立式搅拌摩擦焊板材加工设备结构设计

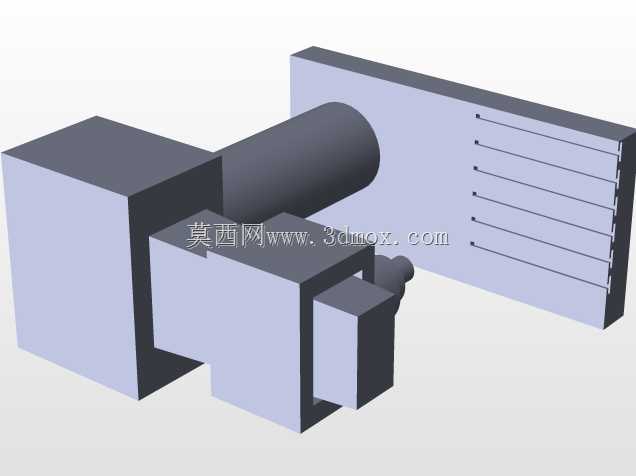

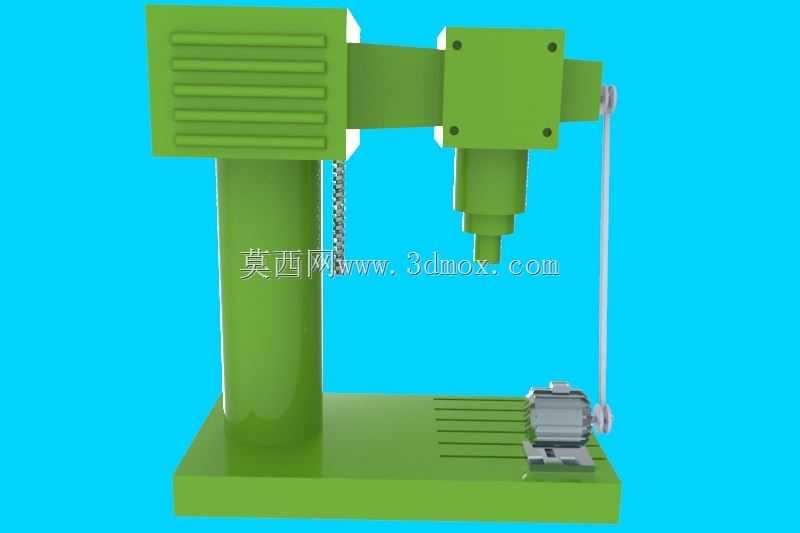

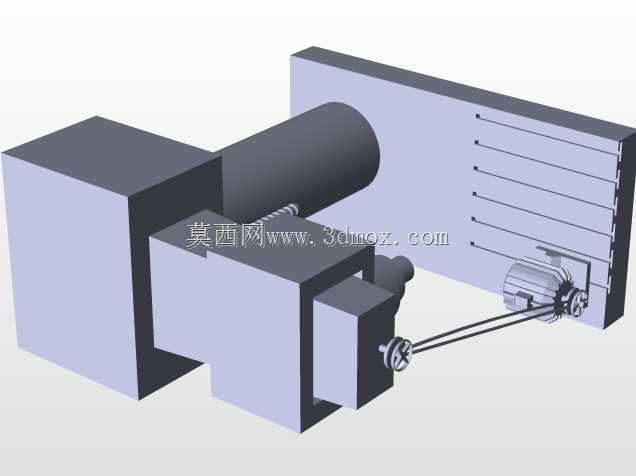

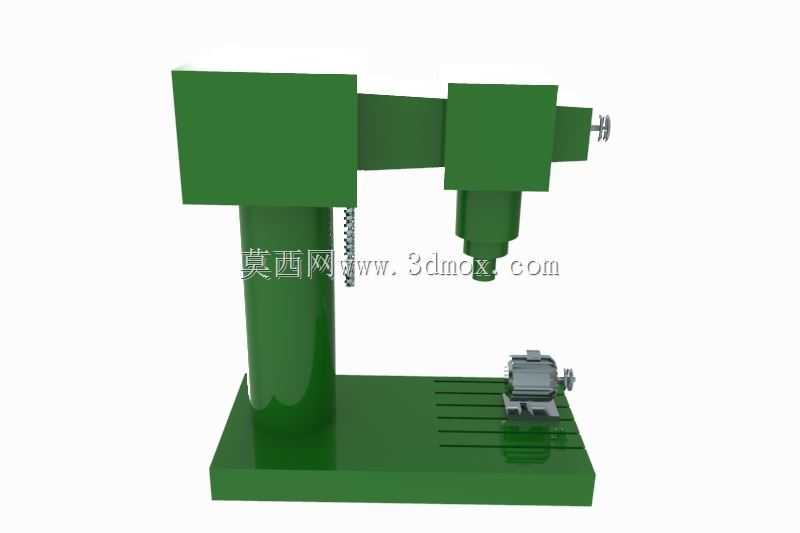

　　在航空航天、轨道交通、新能源船舶等领域的铝合金、镁合金等轻合金板材拼接工序中，搅拌摩擦焊凭借无弧光、无烟尘、接头强度高的优势，已经逐步替代传统熔焊成为主流连接工艺，这款立式FSW加工设备正是针对中小幅面板材平面拼接、角接工序开发的专用加工装备。从结构布局来看，设备采用单立柱悬臂式构型，底部为整体铸造式矩形工作台，台面上加工有平行排布的T型槽，用于快速装夹不同规格的工装夹具与待焊板材，工作台的平面度公差控制在0.05mm/㎡范围内，能够避免板材装夹变形影响焊接轨迹精度。立柱部分采用箱型截面设计，内部布置有加强筋结构，既可以承受主轴下压过程中产生的轴向反力，也能抵消搅拌头行进过程中的侧向扭矩，避免悬臂端出现颤振影响焊缝成型质量。

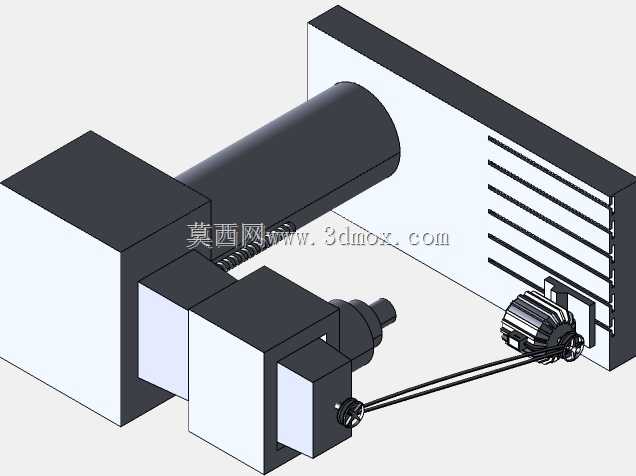

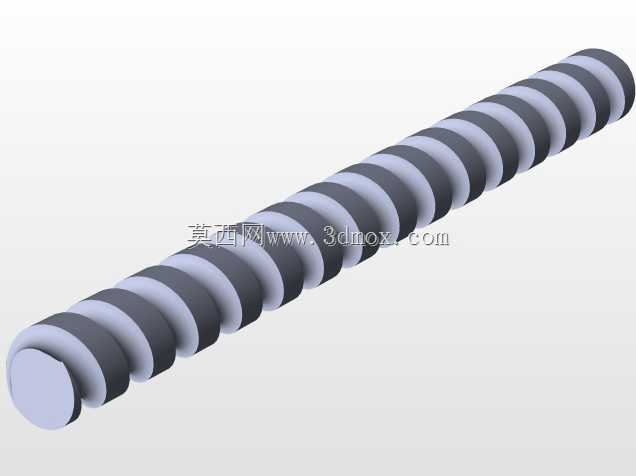

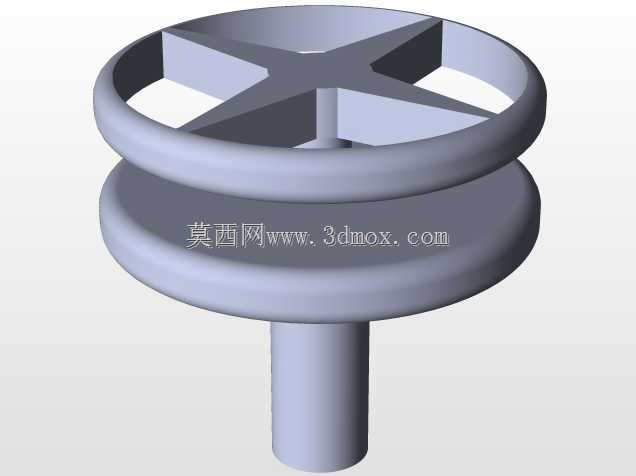

　　悬臂滑台安装在立柱的竖直导轨副上，可沿Z轴方向调整行程，适配不同厚度板材的焊接下压量需求，滑台内部集成了主轴进给的滚珠丝杠传动机构，重复定位精度可达0.02mm，能够精准控制搅拌头的下扎深度。主轴单元安装在悬臂的前端安装座上，采用伺服电机驱动，可根据不同材质板材的焊接工艺要求，在0-3000rpm范围内无级调整转速，主轴端部预留有标准刀柄接口，可快速更换不同规格的搅拌头，适配2-15mm厚度范围内的轻合金板材焊接作业。设备右侧布置有独立的走线拖链结构，所有动力线缆、信号线缆均内置在拖链内，随悬臂上下移动时不会出现线缆拉扯、磨损问题，提升设备长期运行的可靠性。工作台前端预留的小型电机安装位，

　　可根据加工需求加装自动送料机构或者焊缝跟踪辅助模块，拓展设备的自动化加工能力。从安装边界来看，设备整体占地尺寸约为1200mm*1000mm，立柱顶端距离地面高度约为1800mm，不需要做特殊的地基处理，放置在硬化的车间地面上，通过底部的可调垫铁调平水平度即可投入使用，对中小批量加工车间的场地适配性较强。在实际应用场景中，这款设备既可以用于新能源电池托盘的板材拼接焊接，也能完成轨道交通车厢壁板、船舶轻型舱板的直缝焊接作业，相比龙门式搅拌摩擦焊设备，它的占地面积更小，采购成本更低，针对小尺寸工件的加工效率更高，操作门槛也更低，普通机加工操作人员经过短期工艺培训即可上手操作。设计过程中特意将主轴的维护窗口设置在悬臂的侧面，

　　日常更换搅拌头、检查主轴密封件时不需要拆解设备外罩，能够大幅缩短设备维护的停机时间。设备的电控系统预留有标准IO接口，可对接车间的MES生产管理系统，实时上传焊接转速、进给速度、下压量等工艺参数，满足加工过程的质量追溯要求。在结构刚度校核阶段，针对主轴最大下压力15kN的极端工况，对悬臂、立柱、工作台的变形量做了有限元仿真验证，确保最大变形量控制在0.03mm以内，完全满足搅拌摩擦焊工艺对设备刚度的严苛要求，避免因结构刚度不足导致焊缝出现隧道缺陷、未焊透等质量问题。工作台的T型槽间距按照通用工装标准设计，可直接适配市面上常见的手动压板、气动夹具，不需要额外定制专用工装，能够帮助生产端快速完成产线部署，缩短设备投产的准备周期。
