工业商用送布式平烫熨平设备结构设计

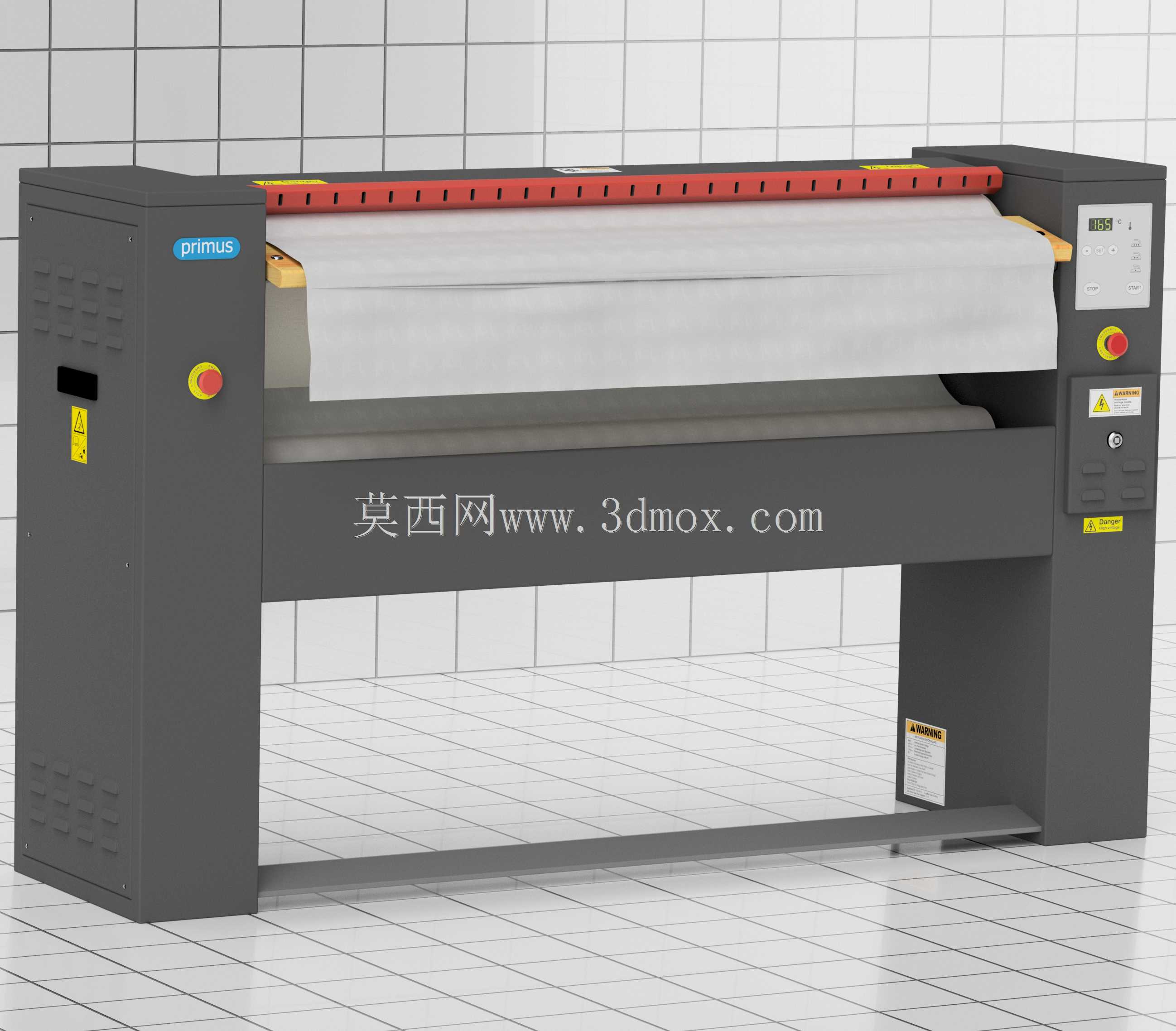

　　这款送布式熨平设备主要面向商用洗涤后整理环节，常见于酒店布草洗涤车间、大型医院洗衣房、专业水洗厂的生产线末端，用来完成床单、被罩、台布这类大面积织物的熨烫定型与烘干整平作业，替代传统人工手持熨斗的低效作业模式，可适配连续化的洗涤生产流水线，和工业洗脱机、烘干机、折叠机形成完整的布草处理链路。从结构设计逻辑来看，设备采用落地式双支撑机架结构，两侧立式柜体作为核心承载单元，底部设置横向连接梁强化整体刚性，避免长幅辊筒运行过程中出现的机架形变问题，保障熨烫工作面的平整度。设备的核心作业单元为大直径加热辊筒，辊筒上方设置压合送料结构，红色的防护压条沿进料口整幅布置，既可以引导织物平整进入辊隙，也能避免操作人员误触高温辊面，

　　进料端设置的导向结构可让织物在进入熨烫区前自然展平，减少褶皱产生的概率。两侧柜体上集成了设备的控制与安全组件，操作侧设置有急停按钮、状态指示灯与控制显示面板，急停按钮采用醒目的黄底红帽设计，安装位置处于操作人员站立时可快速触达的高度，符合工业设备安全设计规范，柜体侧面开设的通风槽用于内部电气元件与加热组件的散热，避免长时间运行时的积热问题。设备的出料端设置有导布结构，熨烫完成的织物可顺着导布结构平稳输出，对接后续的折叠工位，辊筒表面做了光滑的防锈处理，保证和织物接触时不会勾丝、粘料，加热辊的温度均匀性控制是设计核心，整幅辊面的温差需控制在合理区间，避免出现局部熨烫过度或者未熨透的情况。从安装边界来看，设备属于长幅卧式作业设备，

　　安装时需要预留前后的操作与维护空间，进料侧需要预留足够的展布操作空间，出料侧需要对接后续设备或者预留接料空间，设备的地面安装基础需要做水平处理，保证机架处于水平状态，避免辊筒长期偏载运行导致的轴承磨损加剧问题。设备的两侧柜体内部预留了加热组件、传动系统、电气控制元件的安装空间，传动系统采用减速电机驱动辊筒运转，转速可根据织物的厚度、含水率进行适配调整，针对不同材质的布草，比如纯棉床单、化纤台布，可匹配不同的运行速度与加热温度，保障熨烫后织物的平整度与干燥度达到使用要求。在安全设计层面，除了正面的急停按钮，设备的传动部位全部做了封闭防护，避免衣物或者肢体卷入传动间隙，进料口的防护压条带有感应触发结构，

　　一旦受到异常外力触碰会立刻触发设备停机，降低作业风险。设备的外观采用深灰色工业涂装，耐脏且适合车间的作业环境，控制区域的标识清晰明了，操作人员可快速识别设备运行状态，整体结构没有多余的外露突出部件，避免车间内转运布草时出现勾挂问题。这款设备的三维建模过程中，对辊筒的同轴度、机架的安装基准面、各部件的装配间隙都做了精准还原，可直接用于设备的结构校核、装配模拟以及后续的改型设计参考，建模时充分考虑了实际加工的工艺性，比如机架的板材折弯工艺、辊筒的焊接加工余量、标准件的选型适配，让模型和实际量产设备的结构保持一致，不存在无法落地的理想化设计结构。
