立式衬衫衣领熨烫定型设备结构设计

　　在服装批量加工的后整理工段，衣领作为衬衫外观成型的核心部位，其熨烫定型的一致性直接决定成品的出厂品相，传统手工熨烫依赖操作工人的经验，长时间作业下容易出现领角弧度偏差、衬布粘合不牢、左右领型不对称等问题，这款立式衣领熨烫设备的结构设计，正是针对规模化生产中衣领定型工序的痛点开发，适配衬衫生产流水线的工位排布需求。设备采用立式落地布局，下部为封闭的柜体结构，既可以内置气动控制回路、蒸汽管路转接组件以及电气控制元件，也能作为上部压烫机构的承重基座，柜体的立面采用平整钣金覆盖，安装时仅需要预留对应长宽的地面放置空间，不需要额外搭建安装支架，柜体底部可配置可调脚杯，适配车间地面不平整的安装场景，调整设备水平度避免压合过程中出现偏载。

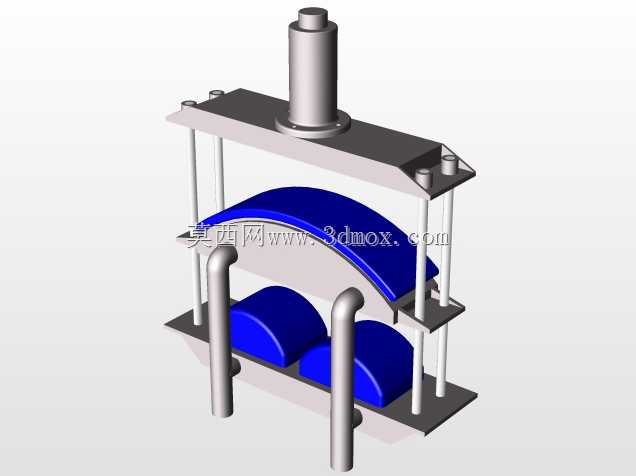

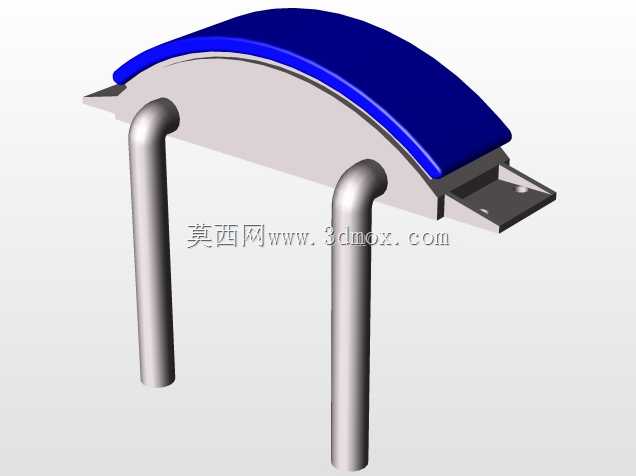

　　上部的压烫执行机构采用上下模对合的结构形式，下模的仿形轮廓完全匹配衬衫衣领的展开弧度，领尖位置做了圆角过渡处理，避免压烫过程中在面料上留下硬折痕，上模的驱动采用顶部的竖向气缸作为动力源，气缸输出端连接上模安装板，安装板与顶部固定架之间设置多根导向光轴，保证上模下行压合过程中全程保持水平，不会出现倾斜导致的压合压力不均。模腔内部预留了蒸汽通道与加热元件的安装位，实际生产中可根据加工面料的特性，切换纯压烫、蒸汽加热压烫或者电加热恒温压烫模式，针对纯棉、涤棉、免烫面料等不同材质调整对应的压合参数，保证衣领衬布与面料粘合牢固，同时不会出现面料极光、烫黄等损伤问题。两侧设置的弧形金属弯管为衣领放置时的定位支撑结构，

　　工人操作时只需要将未定型的衣领对齐下模轮廓放置，弯管可以托住衣领的两端，避免面料移位，不需要反复调整对位，大幅降低单工位的操作辅助时间。上下模的开合行程经过适配设计，开模状态下模面与上模之间预留足够的操作空间，方便工人取放工件，压合行程的终点设置硬限位，保证每次压合的模腔间隙一致，避免压力过大导致衣领面料被压坏，或者压力过小导致定型不足。设备的整体结构做了模块化拆分，基座、导向组件、驱动单元、压烫模头都可以单独拆卸更换，针对不同尺码、不同领型的衬衫加工需求，只需要更换对应轮廓的上下模头即可快速切换生产品类，不需要对设备主体结构做大规模改动，适配多品类小批量的柔性生产需求。从结构受力角度来看，顶部的气缸安装板采用加厚钢板加工，

　　导向轴的支座与基座框架做刚性连接，压合过程中产生的反作用力可以通过框架均匀传导到下部基座，不会出现局部结构变形，长期运行下依然能保证上下模的对位精度。设备侧面预留了管路与线路的接入口，工厂部署时可以直接对接车间现有的压缩空气气源、蒸汽管网以及供电线路，不需要额外配置外置的辅助动力单元，减少工位的配套设施投入。在实际生产场景中，该设备可以单独作为衣领定型工位使用，也可以接入整烫流水线，与其他部位的熨烫设备配合完成整件衬衫的后整理工序，相比传统的手工熨烫作业，单工位的加工效率可提升三倍以上，同时定型后的衣领弧度一致性好，耐水洗不易变形，大幅降低成品的返修率。
