洗衣机洗碗机用3/4口径进水控制阀结构

　　在家用电器的水路系统设计中，进水控制阀是决定整机用水可靠性、防漏性能的核心部件，这类阀件常见于滚筒洗衣机、波轮洗衣机、嵌入式洗碗机、台式洗碗机等涉水家电的进水端，承担着水路通断切换、进水流量匹配、异常停水防回流的核心作用，和工业管路用阀不同，家电类进水阀的设计需要兼顾紧凑安装尺寸、低驱动功耗、长期通断寿命、家用供水压力适配等多重约束，不能直接照搬工业阀的结构逻辑。

　　从实际安装场景来看，这类3/4口径的进水阀通常布置在家电整机的背部进水仓位置，进水端通过标准6分螺纹对接家庭入户供水管路，出水端通过插接式结构对接家电内部的进水分配盒或者喷淋管路，安装边界需要预留至少15mm的周边操作空间，方便售后人员在不拆解整机外壳的情况下完成进水管的拆装更换，同时阀件的整体外轮廓需要避开背部的加强筋、电源线走线槽、排水管路固定位，避免装配过程中出现干涉。设计时首先要考虑家用供水的压力波动范围，国内普通家庭的入户供水静压通常在0.1MPa到0.6MPa之间，部分高层二次供水的小区峰值静压可能接近0.8MPa，这就要求阀件的壳体承压能力至少要达到1.0MPa以上，同时在0.02MPa的低压供水场景下也要保证正常开启，不会出现流量不足导致的进水超时故障。

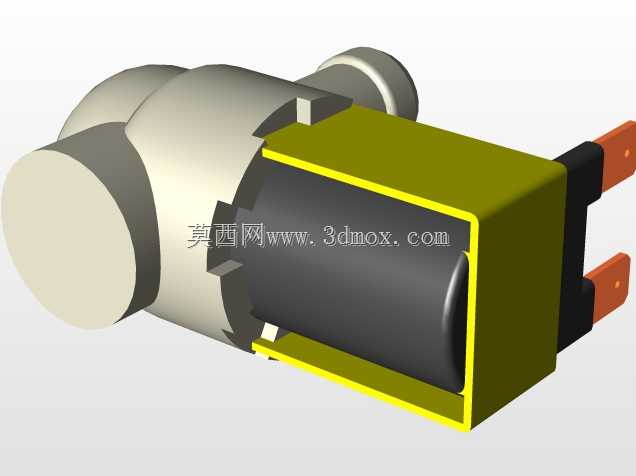

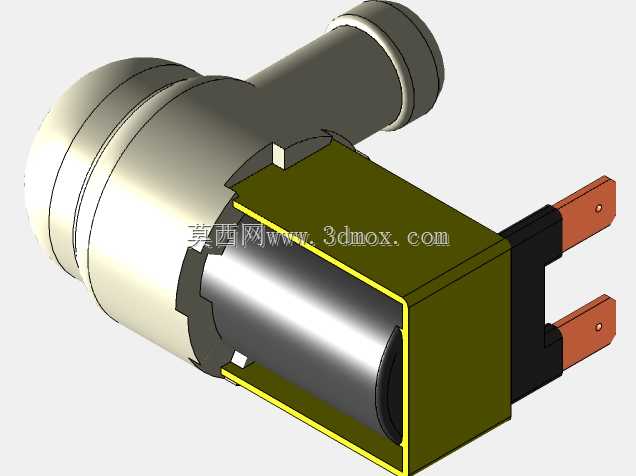

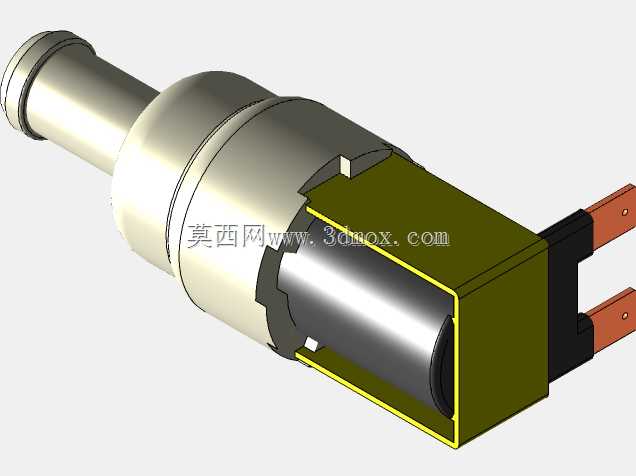

　　结构设计层面，这类进水阀采用电磁驱动的膜片式通断结构，核心的密封膜片采用耐水老化的丁腈橡胶材质，膜片上设计有平衡阻尼孔，用来平衡阀腔前后的压力差，降低电磁线圈的驱动吸力要求，只需要很小的线圈功率就能完成阀瓣的启闭动作，适配家电控制器的低压直流供电需求。阀的流道设计采用直通式过流结构，尽量减少流道内的直角转弯，降低进水过程中的水流噪音，这一点对放置在室内居住空间的家电来说尤为重要，过大的进水啸叫会直接影响用户的使用体验，因此在流道转折处都做了圆弧过渡处理，同时在出水端设计有整流格栅，打散高速水流的紊流状态，进一步降低水流噪声。

　　在功能特性上，这类阀件除了基础的通断功能，还集成了防虹吸结构，当外部供水管网出现负压停水时，阀内部的止回结构会自动切断通路，避免家电内部的存水倒流回市政供水管网造成水质污染，这一结构是家用涉水阀件的强制安全要求，设计时在膜片组件上集成了单向密封唇，不需要额外增加独立止回阀零件，在控制整体尺寸的同时满足安全规范要求。另外阀件的线圈部分做了全密封灌封处理，即使安装位置出现凝露或者少量溅水，也不会出现线圈短路的故障，绝缘等级满足家电类产品的Class B要求，长期在潮湿的厨卫环境下工作不会出现绝缘失效问题。

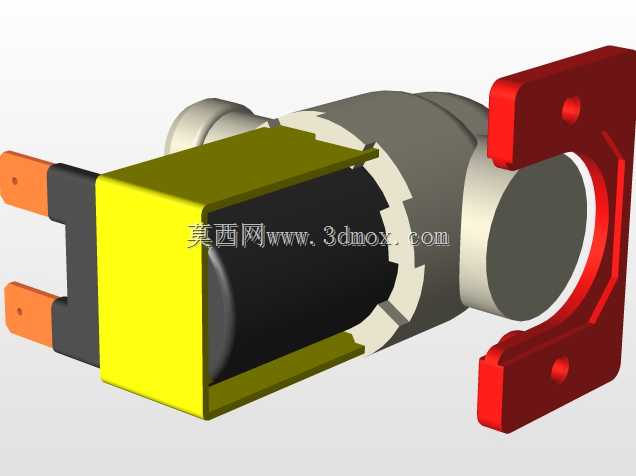

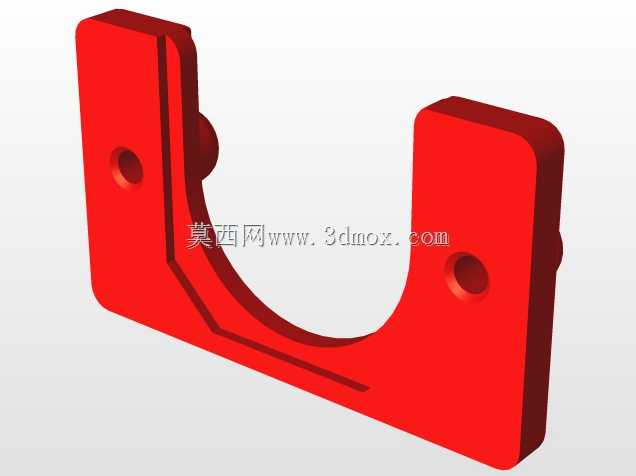

　　从尺寸匹配的角度来说，这款阀的主体宽度控制在45mm以内，总高度不超过70mm，出水端的插接外径为12mm，适配家电行业通用的12mm内径进水软管，安装固定孔位采用标准的32mm孔距，和市面上绝大多数洗衣机、洗碗机的背部安装板孔位兼容，不需要重新开模调整安装结构，能够直接适配不同品牌、不同容量段的涉水家电产品。在零件的工艺选型上，阀的壳体采用增强PP材质注塑成型，相比传统的铜质阀件重量更轻、成本更低，同时耐自来水腐蚀的表现更好，不会出现长期使用后铜锈析出污染洗涤用水的问题，金属嵌件部分采用不锈钢材质，和塑料壳体注塑时融合为一体，保证螺纹连接的强度，即使反复拆装进水管也不会出现螺纹滑牙的问题。

　　实际选型应用时，需要根据整机的额定进水流量匹配阀的通径，3/4口径的这款阀额定进水流量在10L/min以上，完全满足8kg以上容量洗衣机、13套以上容量洗碗机的大流量进水需求，不会因为阀的通流能力不足导致进水周期过长，影响整机的运行程序。在耐久性能设计上，这款阀的核心运动部件经过了超过10万次的通断循环测试，按照普通家庭每天使用5次的频率计算，整机使用寿命周期内不需要更换进水阀，能够覆盖家电8到10年的设计使用周期。同时阀件的密封结构经过了长期的热水浸泡测试，洗碗机进水时最高水温可能达到60℃，密封材质在长期高温水浸泡下不会出现硬化、变形、开裂的问题，保证长期使用后的密封可靠性，不会出现阀关闭不严导致的持续进水、漏水故障。
