在工业传动系统的布局设计中,带传动凭借缓冲吸振、过载打滑保护核心动力部件的特性,在中小功率传动场景中始终占据不可替代的位置,而适配SPZ型窄V带的偏置皮带轮,正是这类传动场景中针对特殊安装空间优化的核心零件。这类带轮的应用场景覆盖极广,从中小型风机、水泵的动力端传动,到轻工机械、输送设备的动力分流结构,再到小型机床的进给传动单元,只要存在轴端安装空间受限、传动中心距需要小幅偏移调整的需求,这类偏置结构的带轮就能发挥其结构优势,避免额外加装张紧轮或调整电机安装位带来的成本增加与结构冗余。

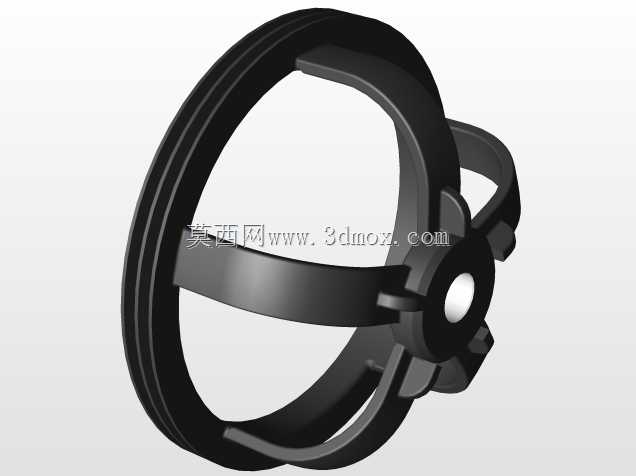

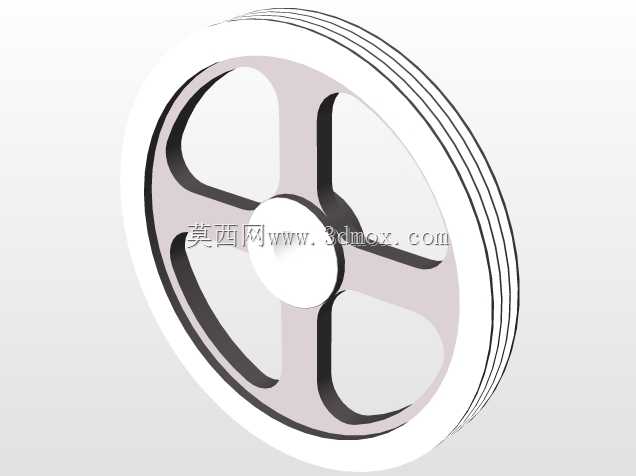

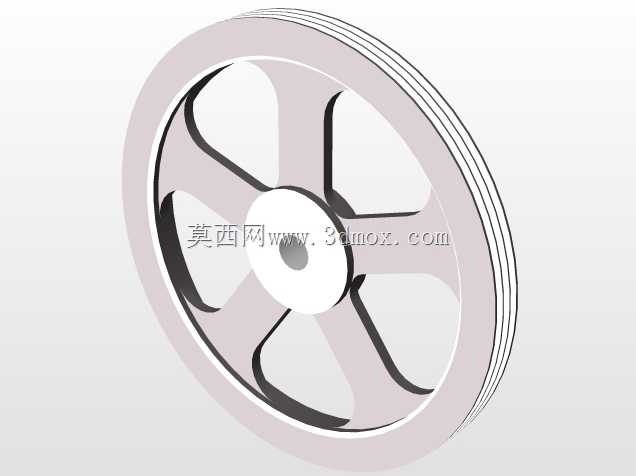

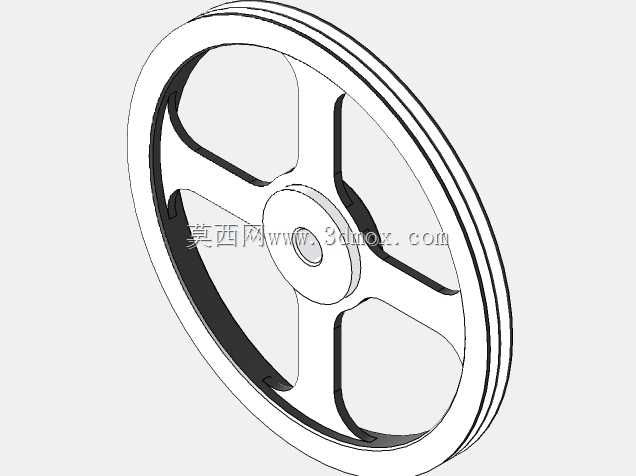

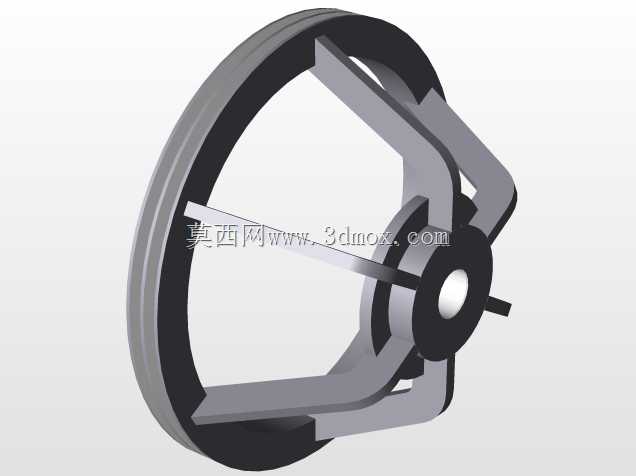

从实际功能特性来看,这款带轮采用三辐条式轮辐结构,区别于实心轮辐的厚重设计,三辐条结构在保证轮体整体刚性的前提下,大幅降低了自身转动惯量,设备启动瞬间的动力冲击更小,高速运转时的风阻与动平衡偏差也更容易控制。轮缘部分严格匹配SPZ型窄V带的截面尺寸,槽角、槽深以及带轮的基准直径都遵循窄V带传动的设计规范,确保皮带嵌入轮槽后侧面与轮槽工作面完全贴合,不会出现打滑、偏磨的问题,传动效率可以稳定维持在92%以上。偏置的轮毂设计是这款带轮的核心特点,轮毂安装位相对于轮缘中心面有固定的偏移量,这个偏移量不是随意设定的,而是针对安装场景中电机轴伸出长度不足、或者传动副之间存在轴向位置差的情况设计的,安装时不需要额外加装轴套调整位置,直接将带轮推到轴上的定位台阶即可完成轴向定位,既减少了装配环节的零件数量,也避免了多零件叠加带来的轴向累计误差,提升了传动系统的同轴度精度。

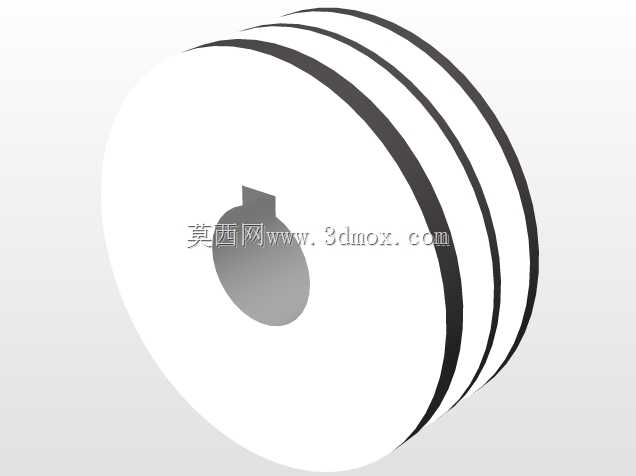

在设计思路上,这款带轮的结构完全围绕工程实际的安装痛点展开。首先是轮缘部分的尺寸设计,除了保证带槽的形位公差符合传动要求外,轮缘的外径边缘做了小角度的倒角处理,一方面是避免安装皮带时锋利的边缘割伤皮带的包布层,另一方面也减少了高速运转时轮缘边缘的应力集中,防止长期运转后出现边缘崩裂的问题。轮辐与轮缘、轮毂的连接位置都做了大圆角过渡,没有尖锐的直角连接结构,这是因为带轮在传递扭矩时,轮辐与轮毂、轮缘的连接位置是应力集中的高发区域,大圆角过渡可以有效分散应力,避免长期交变载荷下出现疲劳裂纹。轮毂部分的内孔设计预留了键槽安装位,采用普通平键连接的方式传递扭矩,键槽的位置与辐条的位置做了错位处理,避免键槽的应力集中区域与辐条和轮毂的连接应力区重合,提升轮毂的整体结构强度。轮毂的轴向长度根据轴径的匹配要求做了优化,既保证与电机轴的接触长度足够,不会出现轴孔配合压溃的问题,也不会因为长度过大导致安装时与电机端盖发生干涉。
从安装边界的角度来看,这款带轮的轴向安装尺寸需要严格匹配对应电机的轴伸长度,偏置的轮毂方向需要根据传动系统的布局确定,安装时要保证带轮的基准中心面与从动轮的基准中心面重合度误差控制在允许范围内,避免皮带出现偏磨。径向尺寸上,带轮的外径决定了传动比的大小,选型时需要根据电机转速与从动端的目标转速核算基准直径,同时要保证带轮安装后,轮缘的最外侧与设备周边的机架、护罩等结构留有足够的安全间隙,防止运转过程中出现剐蹭。轮槽的表面粗糙度也有明确要求,过于粗糙会加剧皮带磨损,过于光滑则会降低摩擦力容易出现打滑,设计时的表面粗糙度参数控制在合理区间,兼顾传动效率与皮带使用寿命。另外,带轮的静平衡等级也需要适配对应的运转线速度,针对SPZ带常用的线速度范围,这款带轮的结构设计在建模阶段就做了质量分布优化,三辐条的等厚设计、轮缘的均匀壁厚都能减少静平衡校正的工作量,批量生产时只需要做少量的去重处理就能达到要求的平衡精度,降低生产环节的加工成本。
在实际设备维护中,这类偏置带轮的拆装也比普通平带轮更方便,因为轮毂的偏置设计留出了拉马的卡爪位置,拆卸时不需要额外加装垫块就能直接卡住轮毂端面,不会出现卡爪滑脱损坏轮缘的问题。日常巡检时,只需要观察皮带在轮槽中的嵌入深度,以及轮槽工作面的磨损情况,就能判断带轮是否需要更换,当轮槽磨损到皮带底面接触槽底时,就说明带轮已经达到使用寿命,需要及时更换,否则会出现传动打滑、动力传输不足的问题。整体来看,这款带轮的结构没有多余的冗余设计,每一处结构细节都对应实际使用中的具体需求,从辐条数量的选择到偏置量的设定,再到各个连接位置的圆角处理,都是经过实际传动场景验证的成熟结构,能够稳定适配各类使用SPZ窄V带的中小功率传动场景。
