商用滚筒式普瑞姆斯FX80洗衣设备结构

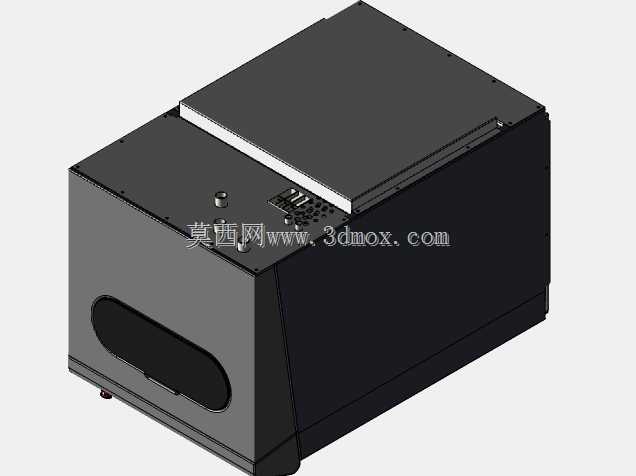

　　这类商用滚筒洗衣设备主要面向集中式洗涤场景布设，常见于连锁酒店后勤洗衣房、大型医院布草洗涤间、高校集中洗衣区、专业洗涤工厂的前端预处理工段，和家用洗衣设备不同，其设计目标是满足长时间连续高负载运行需求，单批次可处理的织物重量远高于家用机型，能适配床单、被套、工装、批量客衣等不同类型织物的洗涤作业，运行过程中可根据织物材质匹配不同的洗涤转速、进水温度、漂洗次数，部分场景下可配套自动洗涤剂分配系统完成全流程无人值守作业。从结构设计层面看，该机型采用上置操控面板的布局，操作区域距离地面高度符合站立操作的人体工程学要求，操作人员无需过度弯腰即可完成程序选择、运行状态查看、紧急停机操作，面板区域集成了状态显示屏、程序选择按键、紧急停止按钮，

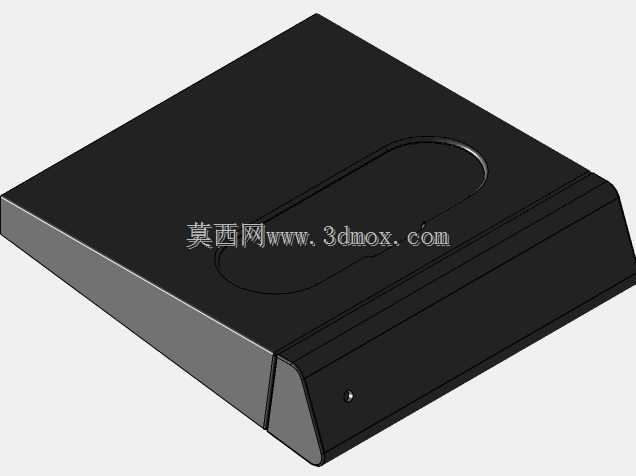

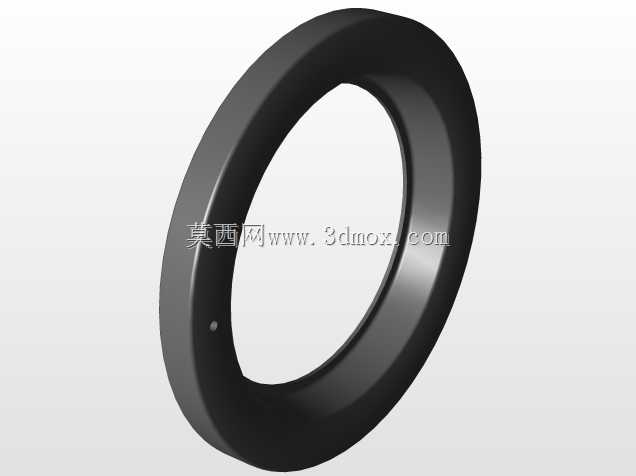

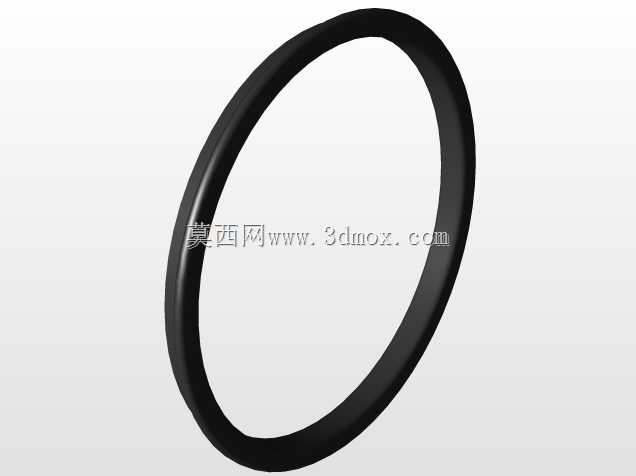

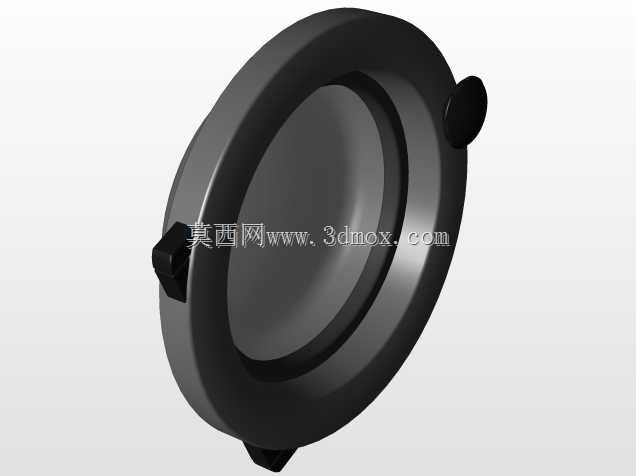

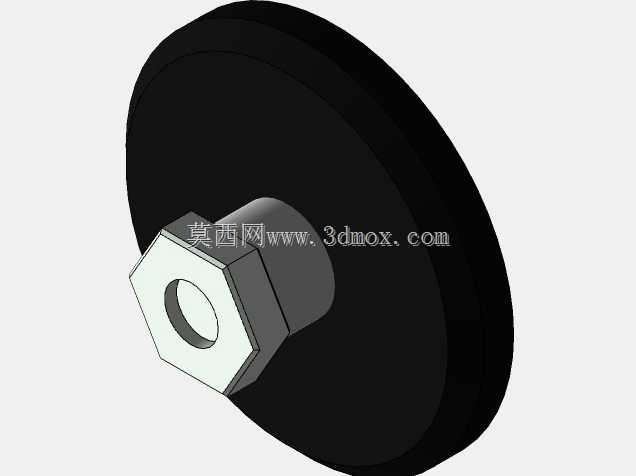

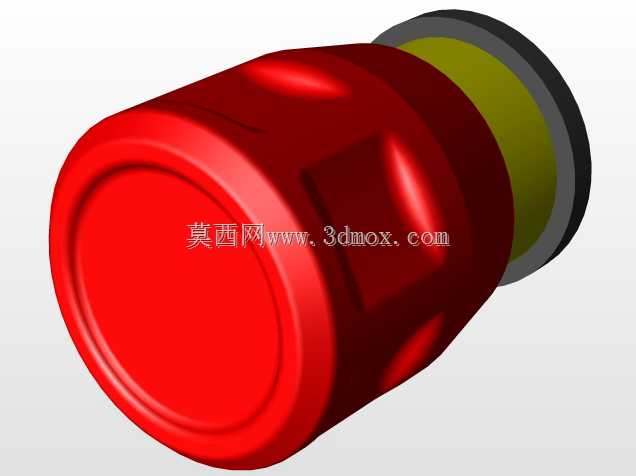

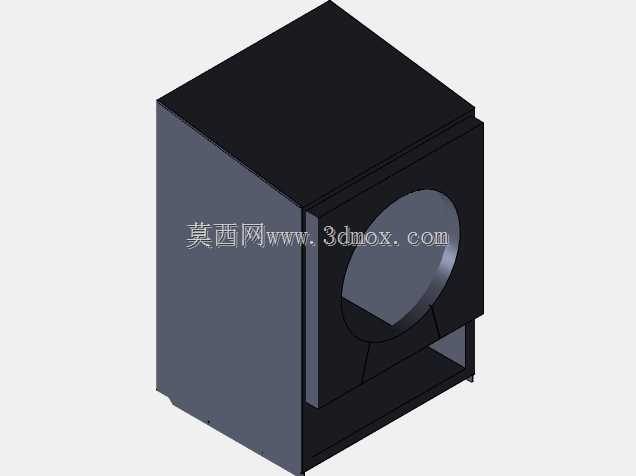

　　紧急停止按钮采用醒目的红色设计，触发后可直接切断设备主运行回路，满足商用设备的安全规范要求。设备主体采用立式方箱结构，外壳主体为冷轧钢板折弯焊接成型，表面做喷塑防腐处理，可适应洗衣房内高湿度、长期接触洗涤剂气雾的使用环境，顶部盖板采用不锈钢材质冲压成型，预留了设备检修口，日常维护时无需拆解整机外壳即可完成内部管路、电气元件的检修作业。前部的滚筒门采用大直径透明视窗设计，视窗为钢化玻璃材质，周边搭配不锈钢锁紧圈，门体采用偏心锁紧结构，关闭后可实现可靠密封，防止洗涤过程中高水位状态下的渗水问题，同时大尺寸视窗方便操作人员在设备运行过程中直接观察内部织物的翻滚状态，及时判断织物缠绕、负载异常等问题。设备底部设置了可调式支撑脚，

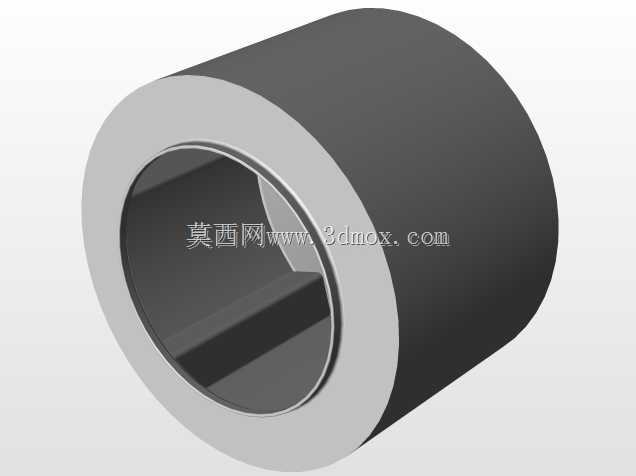

　　可根据安装地面的平整度调整支撑高度，保证设备运行时的水平度，降低高速脱水阶段的振动幅度，支撑脚底部搭配橡胶减震垫，可阻断设备运行振动向地面的传递，避免对周边布设的其他设备造成振动干扰。内部滚筒采用全不锈钢焊接结构，筒壁冲压有均匀分布的沥水孔，内筒内侧提升筋采用大弧度设计，洗涤过程中可带动织物不断被提升、跌落，模拟手工揉搓的洗涤效果，同时避免织物在筒内局部缠绕造成的洗涤不均问题；滚筒支撑结构采用重载型轴承组，可承受高负载下长时间连续转动的载荷，轴承部位设置了多道水封结构，防止洗涤水渗入轴承座造成润滑脂失效、轴承锈蚀。设备的进水、排水管路均设置在设备背部，预留了标准的管路连接接口，安装时可直接对接现场的冷热水供水管路、排水管路，

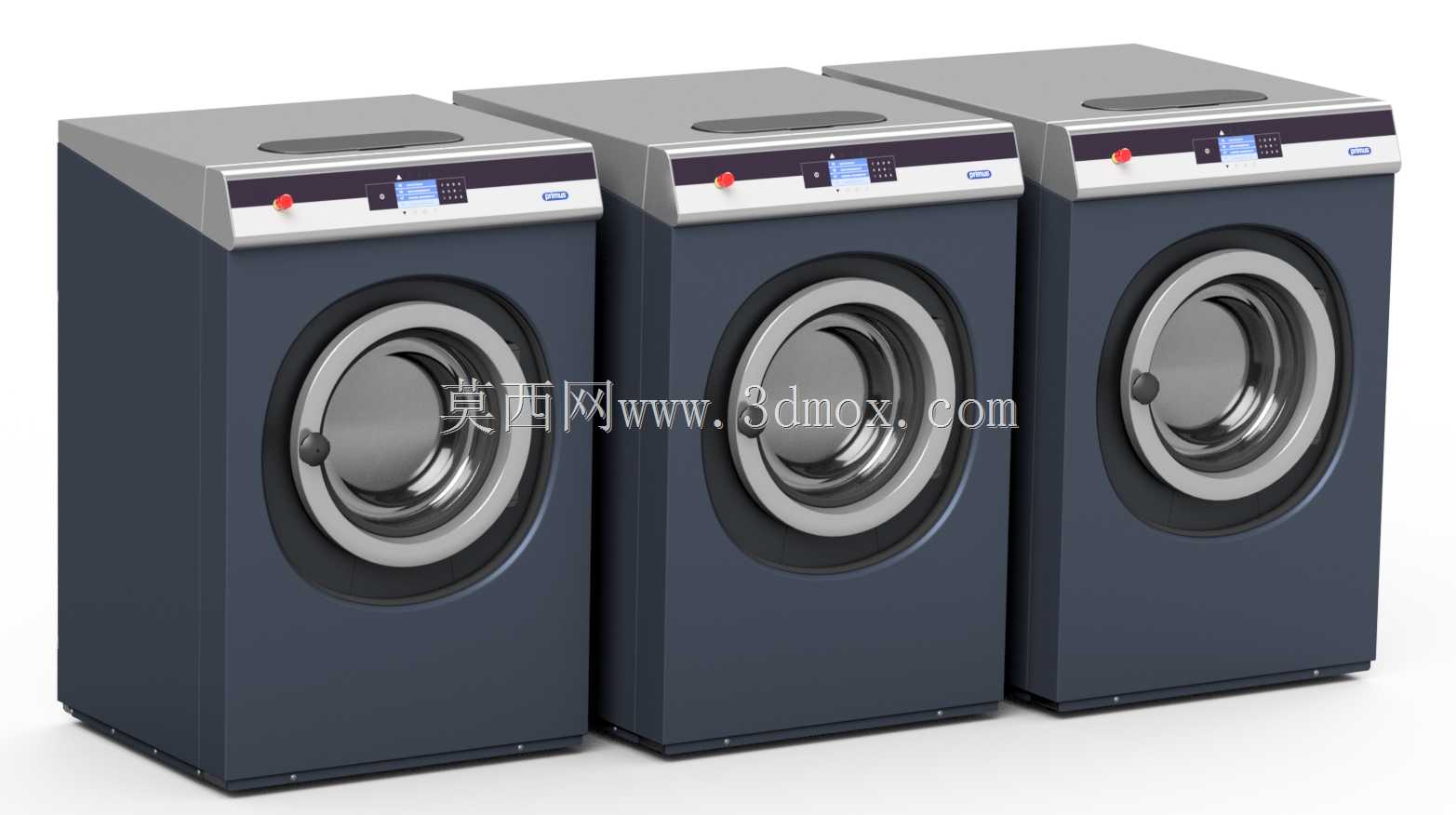

　　电气接线区域设置了独立的防水接线腔，所有线缆接头都做了防水密封处理，满足潮湿环境下的电气安全要求。多台同型号设备并排布设时，相邻设备的侧面外壳可紧密贴合，无需预留额外的安装间隙，能最大化利用洗衣房的平面空间，设备背部预留的检修空间满足常规管路维护、电气检修的操作距离要求，无需为单台设备预留过大的后部空间。在建模过程中，这类设备的结构还原需要重点关注几个核心部分的尺寸匹配：首先是前部门体的开合角度，要保证门体完全打开后不会与相邻设备、墙面发生干涉，同时开门后的通道宽度满足取放织物的操作空间要求；其次是操控面板的按键、显示屏的布局位置，要符合实际操作的视线高度与操作 reach 范围，避免出现操作时需要抬手过高或者弯腰过度的问题；再者是底部支撑脚的调节行程，要覆盖常规安装地面的平整度误差范围，保证设备调平操作的可行性；最后是外壳的折弯圆角、拼缝位置，要符合钣金加工的工艺要求，避免出现无法通过常规钣金工艺实现的尖角、无圆角拼缝结构。这类商用洗衣设备的三维建模，除了用于设备本身的结构迭代优化，还可用于洗衣房的整体布局规划设计，通过将设备模型导入布局场景，可提前模拟设备进场的通道宽度、管线对接位置、操作空间预留是否合理，减少现场安装阶段的整改工作量，也可用于设备操作培训的可视化素材，帮助运维人员快速熟悉设备的外部结构、操作点位分布、日常维护的操作位置。
