带手动操作机构的长行程闸阀结构设计

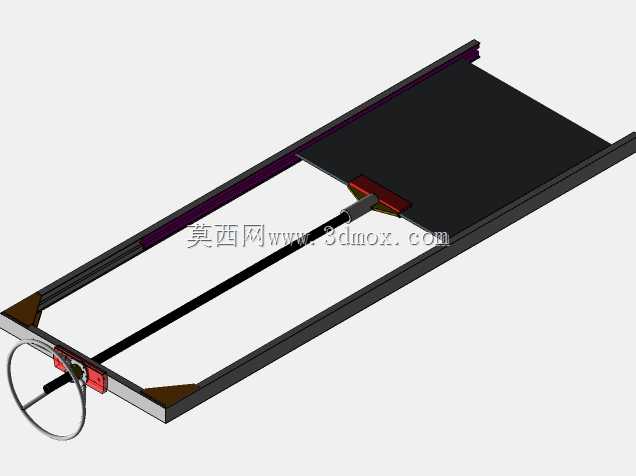

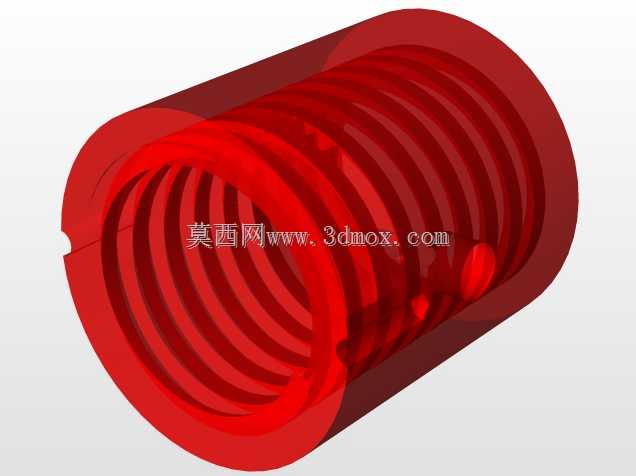

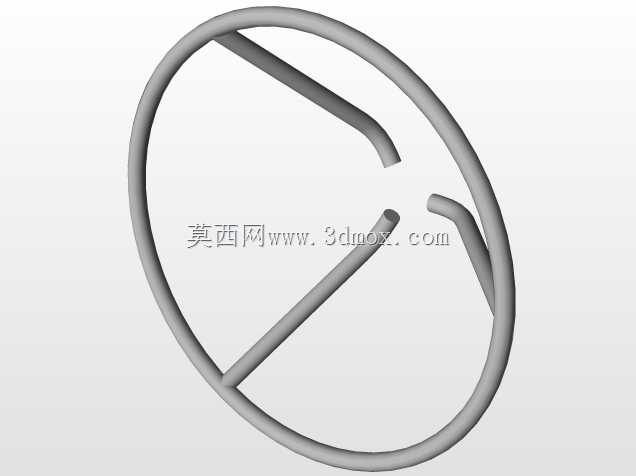

　　这款闸阀结构主要面向长输管线、大口径流体截断场景设计，区别于常规短行程闸阀，其阀板行程更长，适配大通径管路的全开全闭操作需求，在市政给排水、厂区工艺管线、暖通空调主干管等场景中，可实现管路介质的无节流截断，避免半开状态下阀板受介质长期冲刷导致密封面磨损。从结构布局来看，整体采用长条形框架式阀体设计，两侧设置平行导向导轨，阀板沿导轨做直线往复运动，相比传统腔体式阀体，这种框架结构能大幅降低大口径阀门的整体重量，同时给阀板提供全程导向支撑，避免长行程阀板在启闭过程中出现卡滞、偏磨问题。手轮操作机构设置在阀体端部，通过阀杆与阀板连接，阀杆采用梯形螺纹传动，具备自锁特性，操作到位后无需额外锁止机构即可保持阀位，手轮的轮缘直径经过匹配计算，

　　单人操作时施加常规手动力即可实现高压差工况下的启闭，无需额外加力杆。设计过程中，首先确定的是阀板的行程参数，要保证阀门全开时阀板完全退离管路通径区域，不会对介质流道产生遮挡，因此导轨长度比阀板行程长出15%的余量，避免阀板超程脱出导轨；阀板两侧与导轨接触的位置设置了耐磨衬条，衬条采用低摩擦系数的耐磨材质，长期往复运动也不会出现咬合磨损，同时衬条可单独更换，降低后期维护成本。密封结构设置在阀板与阀体的贴合面，采用软硬复合密封形式，硬密封面堆焊耐磨合金，应对介质中的固体颗粒冲刷，软密封层采用耐温耐腐的弹性材质，保证低压工况下的零泄漏。安装边界方面，阀体两端采用法兰连接结构，法兰的螺栓孔位置、密封面尺寸匹配对应通径的管路法兰标准，

　　安装时只需保证两侧管路同轴度偏差不超过1.5mm，即可避免阀板运动时与管壁产生干涉；阀体底部设置了排污口结构，在管线检修时可排出阀腔内部积存的介质与杂质，避免杂质卡入导轨与阀板的间隙影响操作。从操作逻辑来看，顺时针转动手轮时，阀杆带动阀板沿导轨向密封位移动，当阀板完全覆盖通径时，手轮扭矩会出现明显上升，此时即达到关闭位置；逆时针转动手轮时，阀板逐步退回导轨侧方，当手轮转动到预设行程终点时，阀板完全脱离通径，管路实现全通径流通，流阻系数仅为0.08~0.12，远小于截止阀、蝶阀等截断类阀门，适合长期保持全开的主干管路使用。设计时还考虑了工况适配性，阀板的厚度根据公称压力等级计算确定，保证在额定压力下不会出现挠曲变形，

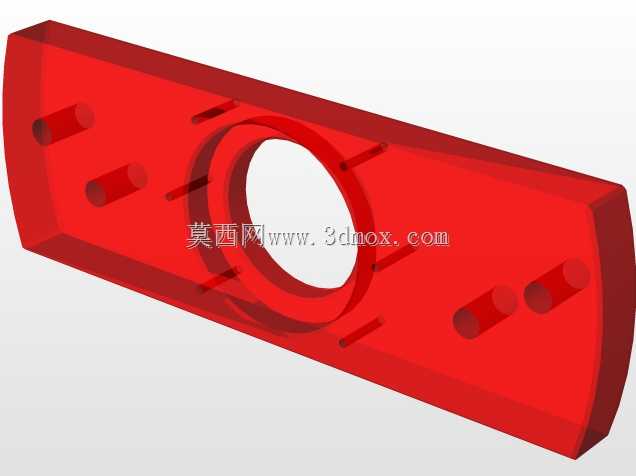

　　避免密封面贴合不严导致泄漏；阀杆穿出阀体的位置设置了填料密封结构，填料采用多层编织密封填料，可通过压盖调节填料压紧力，长期使用出现微漏时只需均匀拧紧压盖螺栓即可实现密封，无需拆解整个阀门。导向导轨与阀体框架采用螺栓连接结构，加工时可分别加工导轨与框架主体，降低整体加工难度，装配时通过定位销保证两侧导轨的平行度，平行度公差控制在0.2mm/m以内，保证阀板运动顺畅无卡滞。手轮与阀杆之间采用键连接，传递扭矩可靠，同时手轮外侧设置了防滑结构，戴防护手套操作时也不会出现打滑问题。
