1/4NPT螺纹连接式气动快插接头结构

　　这款气动快插接头主要面向气动控制系统的管路布设场景，在工厂自动化生产线、气动工装夹具、小型气动执行元件的气路连接环节都有广泛应用，日常设备气路维护、非标自动化设备的气路搭建中也会频繁用到这类元件。从实际使用场景来看，这类接头主要承担压缩空气管路的快速连接与密封功能，无需额外工具即可完成气管的插拔操作，相比传统的卡套式、拧接式接头，能大幅缩短气路装配与后期维护的时间，在频繁调整气路布局的工位上优势尤为明显。

　　从功能特性上看，接头一端采用1/4NPT锥管螺纹设计，依靠螺纹啮合时的锥面过盈实现密封，适配国内多数气动元件、气动阀岛、气缸端面上的标准NPT内螺纹接口，安装时只需在螺纹段缠绕适量生料带即可达到可靠的密封效果，可承受常规气动系统0-1MPa的工作压力，满足绝大多数工厂气动系统的压力工况要求。另一端为快插接口，内置弹性卡爪与丁腈橡胶密封环，气管插入后卡爪会自动卡紧气管外壁，密封环则紧密贴合气管外圆柱面，既保证连接后不会出现气管松脱的问题，也能避免压缩空气泄漏，拆卸时只需按压接头端部的蓝色压帽，卡爪就会张开，可顺利拔出气管，操作十分便捷。

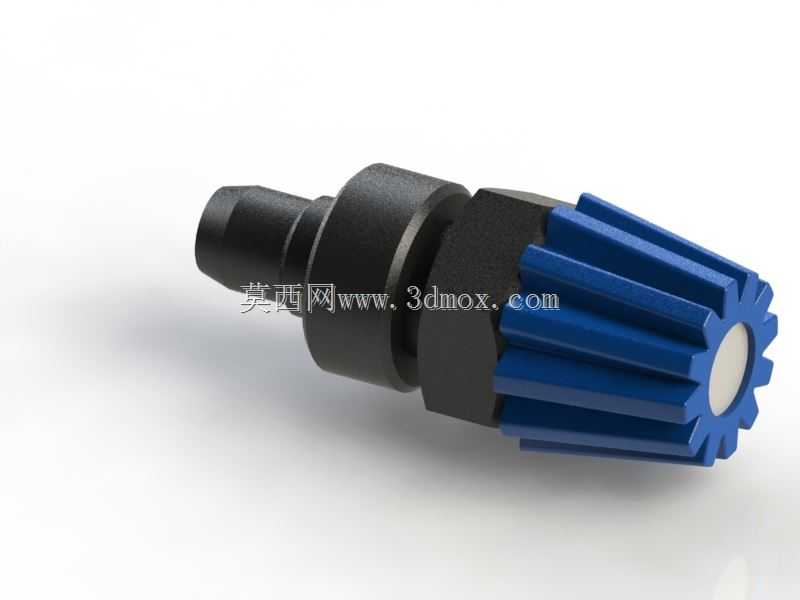

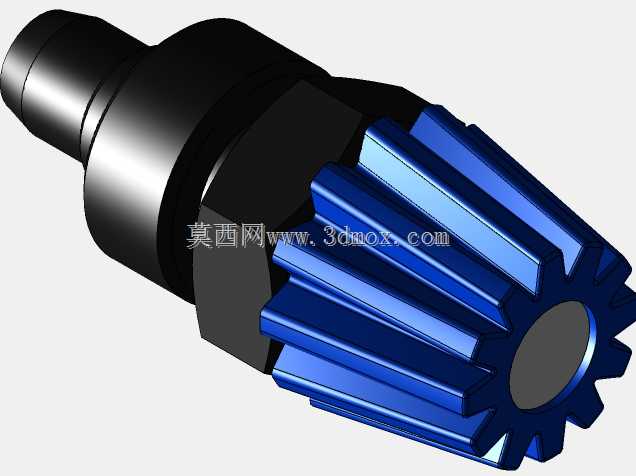

　　设计过程中首先考虑的是使用可靠性与操作便捷性的平衡，接头主体采用黑色工程塑料材质注塑成型，兼顾结构强度与轻量化需求，相比金属材质接头重量更轻，不会对轻质气动元件的安装端造成额外负载，同时工程塑料本身具备不错的耐压缩空气冷凝水腐蚀的能力，长期在车间潮湿环境下使用也不会出现锈蚀问题。端部的蓝色压帽采用防滑齿形结构设计，表面的径向凸棱可以增大按压时的摩擦力，即使手上沾有少量油污也能顺利按压操作，避免出现打滑按不动的情况。内部的金属卡爪经过冲压成型与热处理，具备足够的弹性与硬度，反复插拔也不会出现卡爪变形、卡紧力不足的问题，密封环采用耐油丁腈橡胶材质，可兼容常规气动系统中少量的润滑油雾，长期使用不会出现密封胶圈溶胀、老化开裂的问题。

　　从安装边界尺寸来看，NPT螺纹端的长度符合标准1/4NPT外螺纹的旋合长度要求，安装后不会因为螺纹旋入过深顶坏阀件内部结构，也不会因为旋入长度不足导致密封失效。快插端适配的气管外径为常规气动气管标准尺寸，插入深度经过精准设计，气管插到底后即可完全贴合密封环，不会出现插入不到位导致的漏气问题。接头整体的最大外径控制在合理范围内，相邻安装的接头之间不会出现干涉，在阀岛这类密集布置接口的元件上也能顺利安装，不需要预留过大的操作空间。整体结构没有多余的突出棱角，安装后不会刮碰周边的管线与设备部件，日常设备维护时也不会因为磕碰造成接头损坏。

　　在实际选型应用中，这类接头适合搭配PU、PE等常见材质的气动软管使用，气路中如果存在较大的脉冲压力，接头的卡紧结构也能提供足够的拉拔力，避免气管在脉冲气流冲击下脱落。接头内部的流道经过平滑过渡设计，压缩空气通过时的阻力很小，不会产生明显的压力损失，能保证气动执行元件的动作响应速度，不会因为接头节流导致气缸动作迟缓、输出力不足的问题。日常使用中如果出现密封失效的情况，只需要更换端部的密封胶圈即可恢复使用，不需要整体更换接头，能降低后期的维护成本。
