C型螺旋压紧夹具结构设计

　　在机械加工、装配、维修以及小型工件固定作业场景中，C型螺旋夹具是应用频次极高的手动压紧工装，其核心作用是通过螺旋副的机械增力特性，将待加工或待装配工件稳定夹持在固定基准面上，避免作业过程中工件出现位移、翘曲或振动，保障加工精度与装配一致性。这类夹具的使用场景覆盖了从单件小批量的机加工工位夹持、钣金件粘接固定、木工工件胶合压紧，到设备维修时的零部件临时定位、管路焊接时的对口固定等多个领域，相比气动、液压类夹紧装置，手动螺旋C型夹具无需外接动力源，单人即可快速操作，适配无动力供给的野外维修、临时作业点等场景，且夹持力可通过操作力矩灵活调整，不会出现气动夹具因气压波动导致的夹持力不足问题。

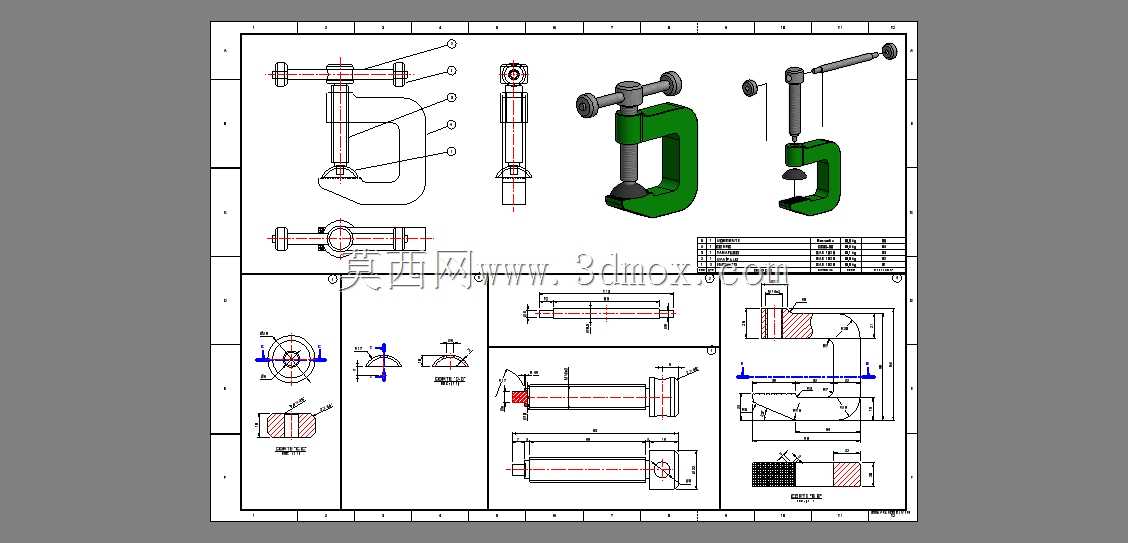

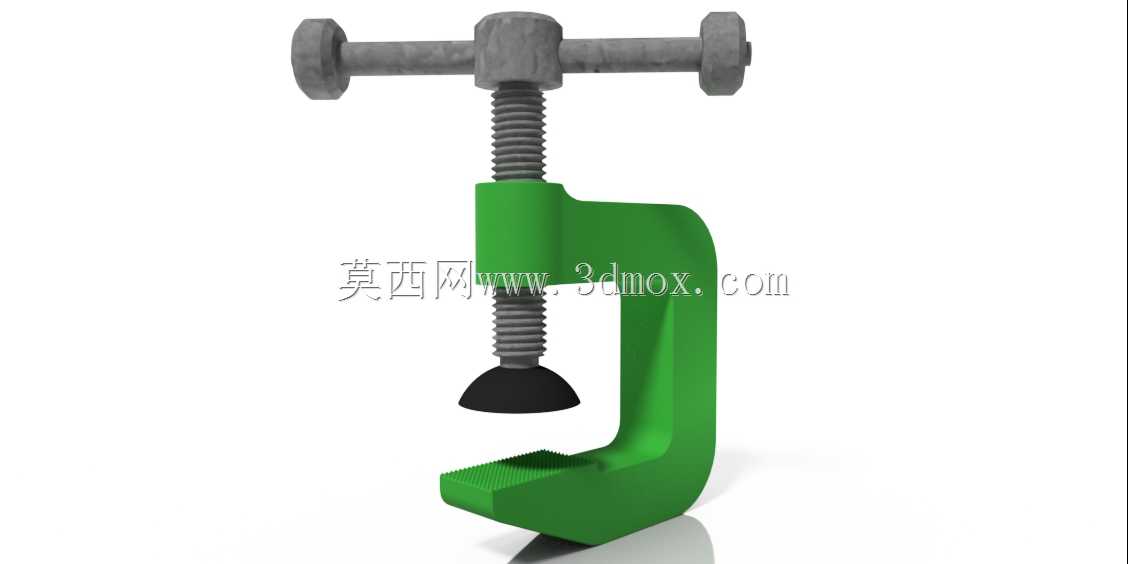

　　从功能特性来看，这款C型夹具采用了经典的弓形C型架作为主体承载结构，架体开口侧形成的夹持空间可适配不同厚度的工件，顶部的螺旋传动副由T型传动螺杆、两端带防滑滚花的操作横杆、底部的压头组成，转动横杆时螺杆沿架体顶部的螺纹孔做轴向进给，带动底部压头向架体下支撑面移动，实现对工件的压紧。螺杆底部的压头采用了球面接触设计，可自适应工件表面的微小角度倾斜，避免压头与工件表面出现点接触导致的工件压痕或夹持打滑，压头与螺杆之间采用活动连接结构，螺杆转动时压头不会随螺杆同步旋转，减少压紧过程中压头对工件表面的摩擦刮伤。架体的下支撑面做了加宽平面处理，增大与工件下表面的接触面积，降低接触压强，避免薄壁工件被压变形。

　　设计过程中，首先需要核算螺旋副的增力比，T型螺纹的导程、牙型角直接决定了操作力矩与输出压紧力的换算关系，在常规成年人单手施加15N·m操作力矩的工况下，需要保证输出压紧力不低于2500N，满足常规金属件铣削、钻孔作业的夹持力要求，同时要校核C型架体的弯曲强度，架体在承受最大压紧力时，弓形截面的最大弯曲应力需低于材料屈服强度的60%，预留足够的安全余量，避免长期使用后架体出现开口变形、夹持精度下降的问题。架体采用整体铸造后铣削加工的工艺路线，铸造后进行时效处理消除内应力，避免后续使用过程中出现应力变形，螺纹孔部位做局部加厚处理，提升螺纹副的承载能力，防止螺纹受力后出现滑牙、崩裂问题。

　　从安装边界与外形尺寸来看，这类手动C型夹具的开口深度与最大开口量是核心选型参数，常规同规格夹具的最大开口量通常在100mm-150mm区间，开口深度（即螺杆中心到C型架背部的距离）在50mm-80mm区间，可覆盖绝大多数小型工件的夹持需求，整体外形长度不超过200mm，重量控制在1kg以内，方便操作人员单手取放、移动作业。操作横杆的长度设计兼顾了增力效果与操作空间需求，横杆两端伸出螺杆的长度不超过60mm，避免在狭窄作业空间内转动横杆时与周边设备、工装发生干涉，横杆表面的滚花深度控制在0.5mm左右，保证手部施力时不会打滑，同时不会因滚花过深导致操作时硌手。

　　在实际使用过程中，这类夹具的维护成本极低，仅需定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，延长使用寿命即可，压头表面可根据夹持工件的材质更换不同材质的保护垫，比如夹持铝件、铜件等软质金属时，更换橡胶或尼龙材质的压头垫，避免工件表面被压出印痕；夹持表面粗糙度要求高的机加工件时，可在压头与支撑面粘贴铜皮，保护工件已加工表面。相比快速夹具、肘节夹具，螺旋C型夹具的夹持行程更大，可适配厚度差异更大的工件，且夹持力的调节范围更宽，从轻压固定到大扭矩切削作业的强力夹持都可覆盖，是工装夹具领域通用性极强的基础五金配件。
