AWWA C207 B类86号钢制管法兰结构

　　在市政供水、长距离输水干线、工业循环水系统这类大口径低压流体输送场景里，法兰是管路系统中实现管段对接、阀门与泵体等设备进出口连接的核心承压连接件，本次涉及的AWWA C207标准B类法兰，是供水行业应用极广的钢制管法兰类型，适配86磅压力等级的工况，在水厂出水总管、市政输水干管、工业冷却水循环管网的建设与改造项目中，是选型频率极高的连接件品类。

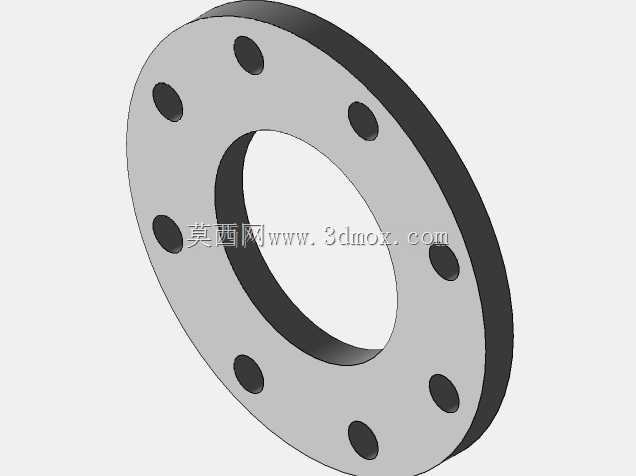

　　从实际工程应用的角度看，这类法兰的核心功能是在保证管路密封性能的前提下，实现管段与管段、管段与设备之间的可拆卸连接，方便后期管路检修、阀门更换、设备运维时的拆装作业，相比焊接式的不可拆连接，法兰连接的结构在低压大口径管路场景下，运维灵活性优势非常明显。B类法兰属于AWWA标准里的钢制环板法兰结构，整体采用环形平板式的主体结构，密封面为全平面形式，适配低压工况下的软质密封垫片，比如橡胶垫片、石棉橡胶垫片，安装时不需要过高的螺栓预紧力就能实现可靠密封，避免大口径法兰因为预紧力不均导致的垫片压溃或者密封泄漏问题。

　　设计层面，这类法兰的螺栓孔沿法兰盘圆周方向均匀排布，孔位的分度圆直径、螺栓孔数量、单个螺栓孔的孔径都严格匹配对应公称通径的标准要求，安装时不需要现场二次配钻，只要配对法兰的标准等级一致，就能直接对接，大幅降低现场安装的施工难度。法兰的内孔尺寸与对接钢管的外径匹配，现场施工时可以采用角焊缝将法兰与钢管端部焊接固定，焊缝形式为连续角焊缝，焊脚高度符合标准要求，能够承受管路内压产生的轴向推力，避免运行过程中法兰与钢管脱开。法兰盘的厚度经过强度校核，能够承受螺栓预紧时的压应力，以及管路运行时内压产生的弯曲应力，不会在长期运行过程中出现法兰盘翘曲变形导致的密封面泄漏。

　　从安装边界来看，这类法兰在管路布置时，需要预留足够的螺栓拆装空间，法兰外侧到周边构筑物或者其他管线的净距要满足扳手操作的空间要求，一般不小于螺栓长度加100mm的操作余量，避免后期检修时无法拆装螺栓。配对法兰安装时，要保证两个法兰的密封面平行度偏差在标准允许范围内，螺栓穿装时要采用对称紧固的顺序，分多次逐步拧紧螺栓，保证各个螺栓的预紧力均匀，避免局部预紧力过大压坏垫片，或者局部预紧力不足导致密封泄漏。法兰密封面在安装前要清理干净表面的锈蚀、油污、焊接飞溅物，保证密封面平整无划痕，垫片要放置在密封面的中心位置，不能出现偏置，否则会影响密封效果。

　　在实际工况选型时，这类B类86磅法兰的适用压力等级对应常温下150PSI左右的工作压力，完全覆盖市政供水、常规工业循环水的工作压力范围，不需要选用更高压力等级的法兰，能够在满足使用强度要求的前提下，控制管路系统的建设成本。法兰的材质一般采用低碳钢制，焊接性能好，现场焊接作业不需要复杂的预热工艺，施工难度低，同时材料的韧性好，能够承受管路运行过程中的水锤冲击，不会因为瞬时压力波动出现法兰开裂的问题。对于长期埋地敷设的管路，法兰安装完成后还要对法兰外露表面、螺栓部位做防腐处理，比如涂刷环氧煤沥青防腐层，避免土壤腐蚀导致法兰锈蚀失效，延长管路系统的整体使用寿命。

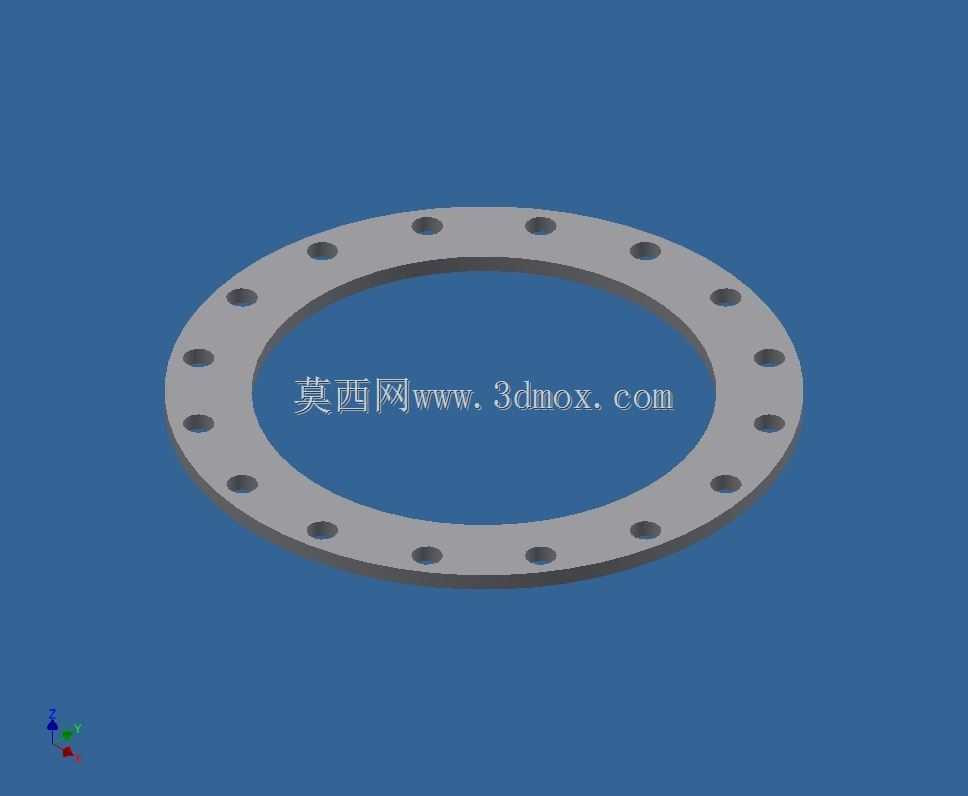

　　在三维建模过程中，这类参数化法兰模型可以通过调整公称通径参数，快速生成对应规格的法兰结构，不需要重复建模，能够大幅提升管路设计阶段的建模效率，设计人员在做管路布置时，可以直接调用对应规格的法兰模型，完成管路装配、干涉检查，提前发现安装空间不足、法兰与其他部件碰撞的问题，减少现场施工时的设计变更。建模时要重点保证螺栓孔的分度精度、密封面的平面度、内孔与法兰外圆的同轴度，这些尺寸参数直接影响后期现场安装的适配性，如果模型尺寸与标准存在偏差，会导致预制的管段到现场无法对接，造成返工成本。
