糖厂预蒸发工艺卧式储液罐体结构

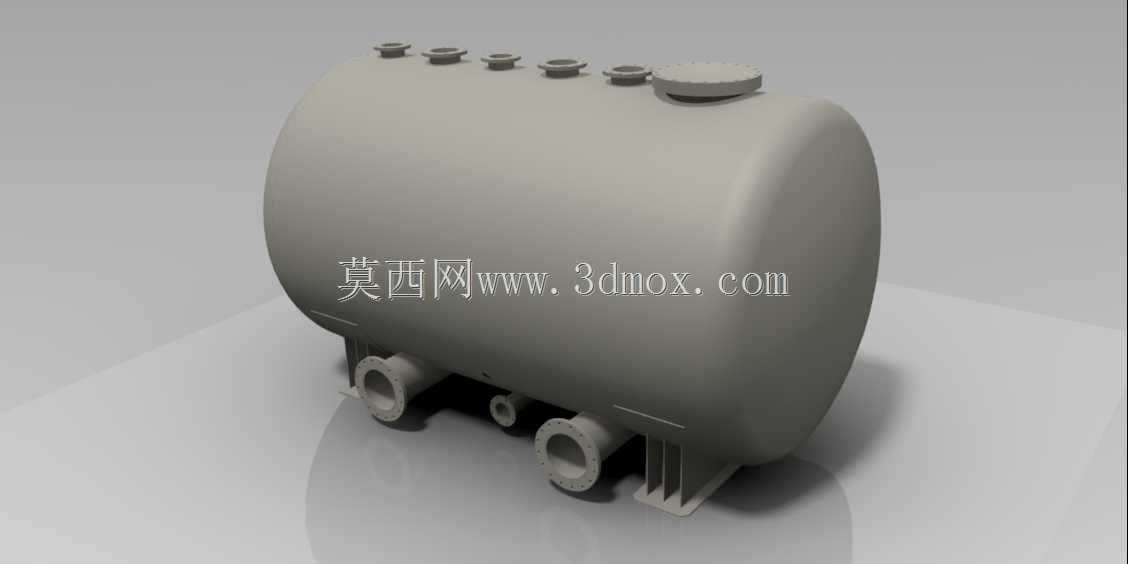

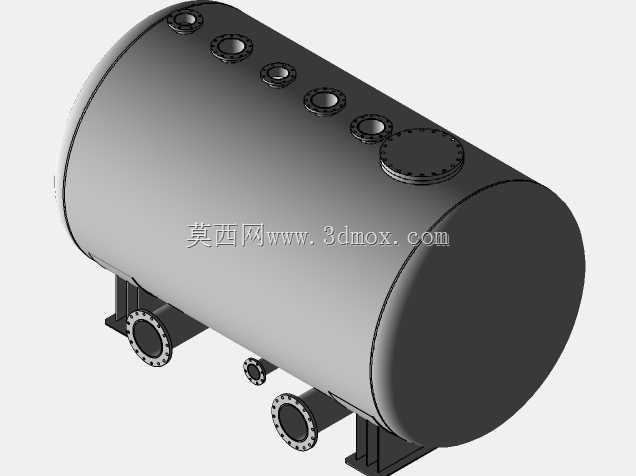

　　在甘蔗制糖生产的蒸发工段前端，这类卧式承压储液罐承担着清汁暂存、预蒸发缓冲的核心作用，衔接压榨澄清工序与多效蒸发系统，是整条制糖生产线物料平衡的关键节点。不同于立式储罐的占地特征，卧式布局更适配糖厂车间层高受限的安装场景，能在较低的竖向空间内实现大容积物料存储，同时降低进料泵的扬程需求，减少输送过程中的能耗损失。罐体采用标准椭圆形封头对接焊接结构，相比平盖封头能更好分散内部蒸汽压力带来的应力集中，筒体与封头的连接焊缝采用全焊透结构，焊接后需做整体消应力处理，避免长期带温带压运行出现焊缝开裂泄漏。罐体顶部沿轴向均匀布置六组接口，其中五组为小口径工艺接管，分别对应进料、排气、温度检测、压力检测、液位计安装接口，

　　最右侧大口径法兰接口为人孔，用于设备停机后的内部检修、清垢作业，人孔法兰采用凹凸面密封结构，配套耐温橡胶垫片，能耐受糖汁高温下的弱酸性腐蚀。罐体底部设置三组径向接管，两侧大口径接口为出料口，分别对接不同效体的进料管路，中间小口径接口为排污口，用于停机时排空罐内残留糖汁与清洗废水，避免残留物料发酵变质影响下一季度生产。支撑结构采用鞍式支座，支座与罐体之间设置弧形垫板，增大接触面积分散罐体自重与满载物料的重量载荷，支座底部预留地脚螺栓安装孔，安装时需根据车间地面承载能力做混凝土基础找平，保证两个鞍座的同轴度误差控制在允许范围内，避免罐体安装后产生附加弯曲应力。设计过程中首先根据工艺要求的存储容积确定筒体直径与长度，

　　核算筒体壁厚时需考虑工作温度下的材料许用应力、腐蚀裕量，糖汁中含有少量有机酸，腐蚀裕量取2mm能满足10年以上的使用周期。顶部接口的位置排布充分考虑操作便利性，检测类接口集中布置在靠近操作平台的一侧，方便日常巡检时读取参数、维护仪表。人孔位置设置在罐体端部靠近顶部的位置，检修人员进入时无需攀爬过高的平台，同时能保证罐内通风换气效果。底部出料口采用斜向切口结构，伸入罐体内部一定距离，避免出料时将罐底沉积的泥沙等杂质带入后续蒸发设备，减少蒸发罐结垢的概率。鞍座的间距设置经过挠度核算，保证罐体满载时的最大挠度不超过筒体长度的千分之一，避免筒体变形导致接口密封失效。这类罐体在实际运行中内部会保持微正压，

　　配合预蒸发功能将糖汁预热至接近沸点温度，减少进入第一效蒸发罐的温差损失，提升整个蒸发系统的热效率。罐体外部通常会包覆保温层，减少热量散失，保温层采用岩棉材质，外部用彩钢板做防护，避免车间内的水汽、糖分腐蚀保温材料。建模过程中对所有焊接坡口、法兰密封面、支座安装孔都做了精确还原，能直接用于后续的工程出图、应力仿真分析，也可作为糖厂生产线布局设计的配套设备模型，帮助设计人员直观核对设备与周边管路、平台的安装间距，避免现场安装时出现干涉问题。
