带法兰底座铰接式连接支座结构设计

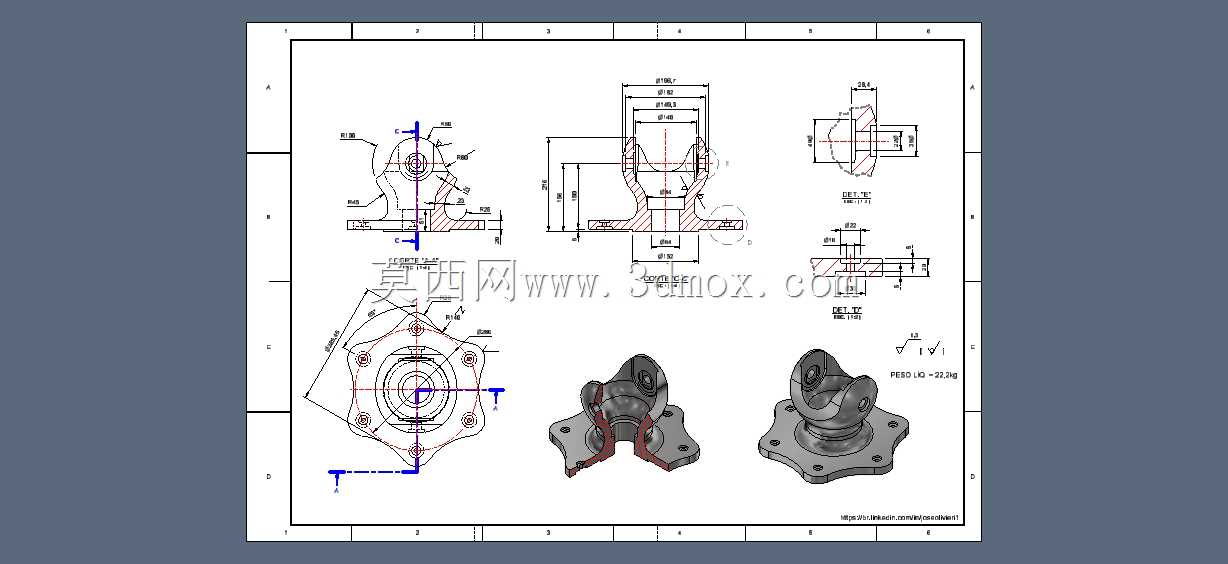

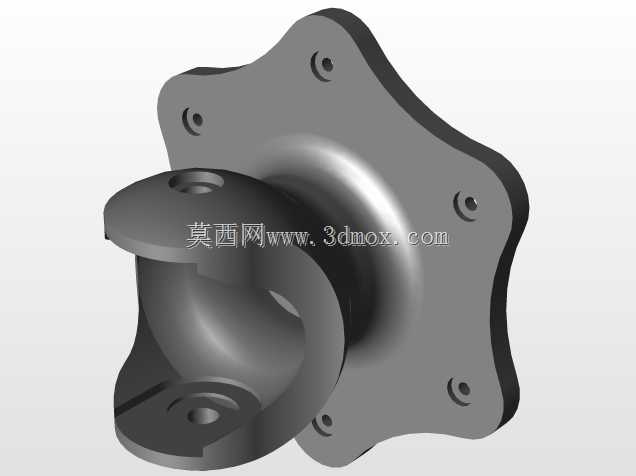

　　这类带法兰底座的铰接连接支座，在工业传动、工程机械铰接点位、工装夹具铰接副中应用十分广泛，核心作用是实现两个构件之间的铰接传动，允许连接端在设定角度范围内完成相对转动，同时承担径向、轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，底部采用四孔星形法兰底座，区别于常规圆形法兰，星形轮廓在保证安装孔位分布刚度的前提下，有效削减了底座的冗余材料，降低零件整体自重，四个安装孔沿法兰周向均匀分布，孔位间距经过载荷校核，安装时可通过螺栓将支座整体固定在设备基座、机架安装面或者执行构件端面上，法兰底面设计为全平面加工，安装后可保证与安装面的贴合度，避免出现安装倾斜导致铰接轴受力偏载的问题。

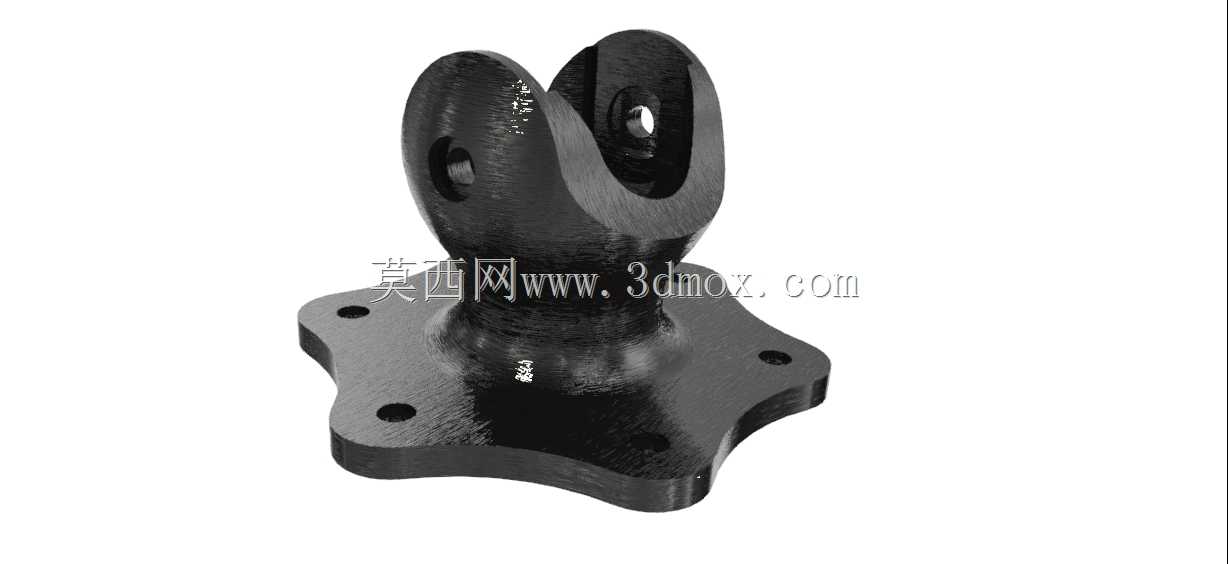

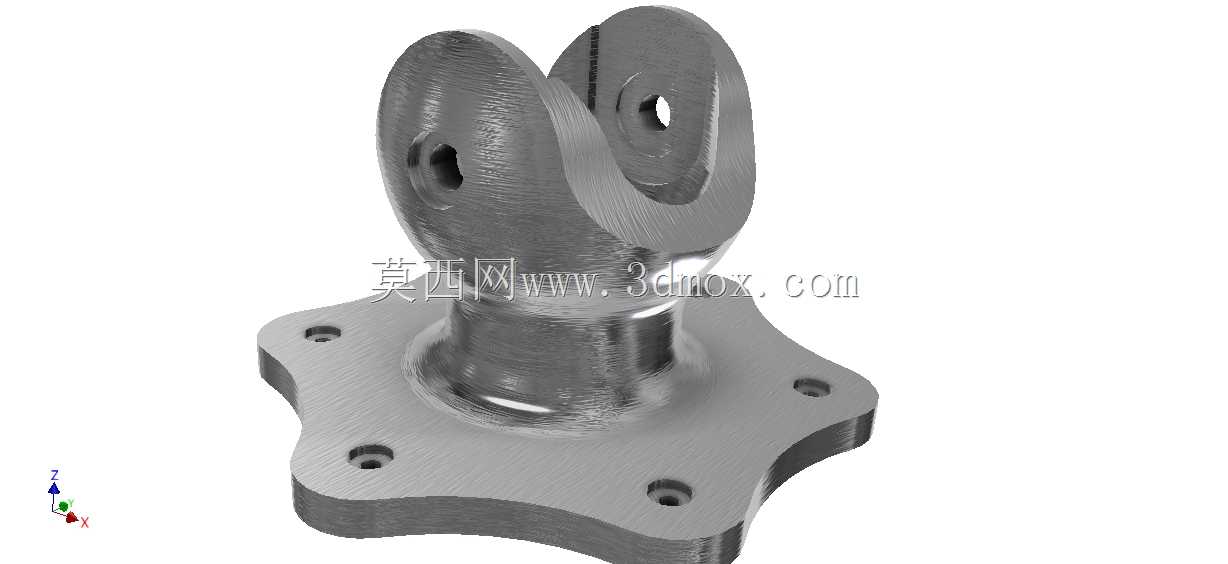

　　上部的双叉耳结构是该零件的核心功能区，两个对称分布的耳板上同轴加工有铰接销孔，销孔的位置度、同轴度是加工时的核心管控指标，若两孔同轴度超差，装配后铰接轴会出现卡滞、偏磨问题，长期运行会导致销孔椭圆变形，甚至出现耳板断裂的风险。耳板的轮廓采用圆弧过渡设计，从销孔位置到底座衔接处的壁厚是渐变的，衔接根部做了大圆角过渡处理，可有效分散铰接部位传递的载荷，避免应力集中在根部直角位置，这也是这类承力铰接件设计时的通用处理逻辑。从安装边界来看，设计时需要提前核算法兰底座的安装孔中心距、底座总厚度，以及上部耳板的开档间距、销孔直径、销孔中心到底座安装面的高度尺寸，这些参数直接决定了该支座能否适配对应的铰接点位，比如在工程机械的拉杆铰接端，

　　销孔中心高度需要匹配拉杆的摆动行程，避免摆动过程中拉杆与法兰底座出现运动干涉；在工装夹具的翻转铰接位，耳板开档尺寸需要匹配翻转件的连接端厚度，预留合适的装配间隙同时保证连接刚度。这类零件在实际使用中，通常会配合铰接销、轴套、润滑结构使用，部分重载工况下还会在销孔内压装铜套或者自润滑轴承，降低铰接转动时的磨损，延长零件使用寿命。建模过程中，底座的星形轮廓需要结合安装空间的边界约束来绘制，不能为了减重过度削减法兰外缘的厚度，要保证螺栓安装时法兰边缘有足够的承压面积，避免螺栓拧紧后法兰出现变形；上部耳板的曲面过渡需要保证壁厚均匀，若采用铸造工艺生产，均匀壁厚可避免铸造时出现缩孔、浇不足的缺陷，若采用机加工方式生产，

　　均匀壁厚也能减少加工余量，降低加工成本。销孔的设计需要根据承载大小选择合适的配合公差，一般转动配合选用间隙配合，若需要定位精度较高的铰接点位，可选用过渡配合并加装紧固件防止销轴窜动。在实际选型应用时，需要根据铰接点位的额定载荷、极限摆动角度、工作环境的腐蚀等级来选择对应的材料和表面处理方式，常规工况下选用45号钢调质处理即可满足强度要求，重载或者腐蚀环境下可选用合金结构钢并做镀锌、发黑或者喷涂处理，提升零件的耐候性。这类铰接支座的结构通用性较强，通过调整法兰安装孔尺寸、耳板销孔直径、整体高度参数，可适配不同载荷等级、不同安装空间的铰接场景，小到自动化设备的门体翻转铰接，大到工程机械的动臂连接铰接，都能看到这类结构的变体，设计时核心是要保证载荷传递路径顺畅，从铰接销孔传递来的载荷，能够通过耳板均匀过渡到底座法兰，再通过安装螺栓均匀分散到安装基座上，避免出现局部应力过高的薄弱点。
