汽车悬挂式油门踏板结构设计方案

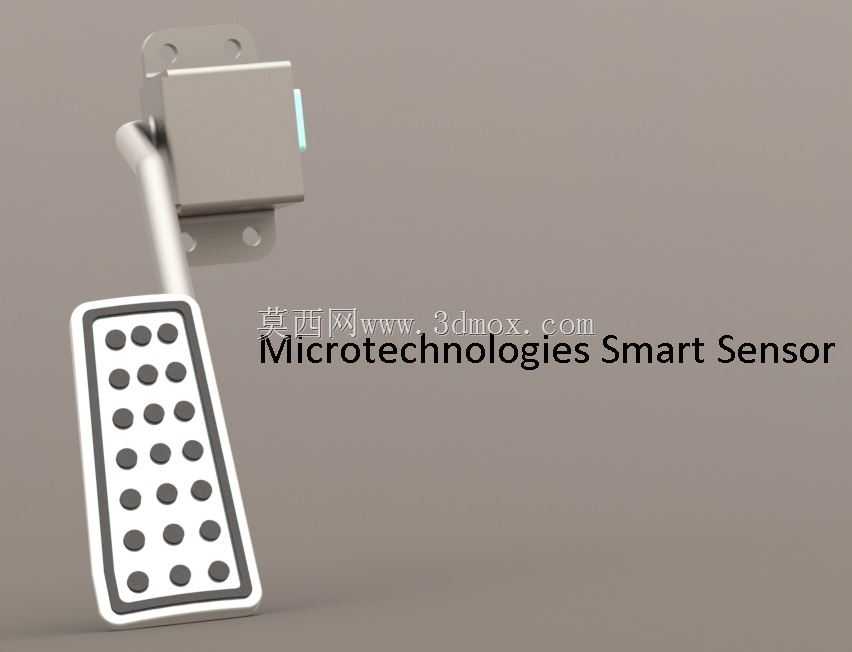

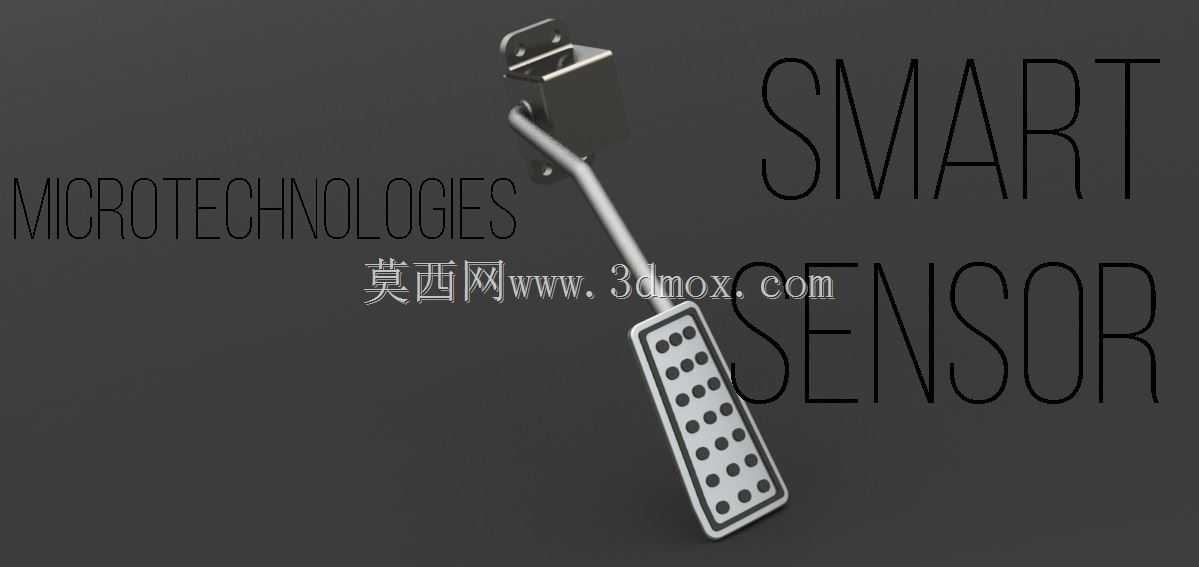

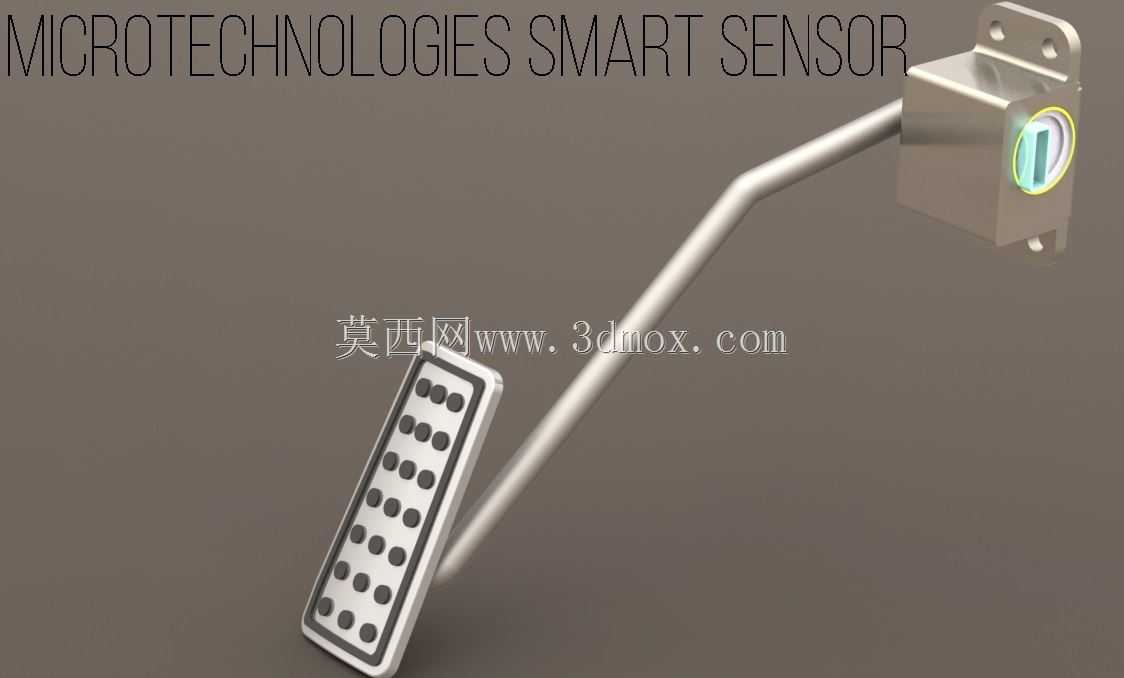

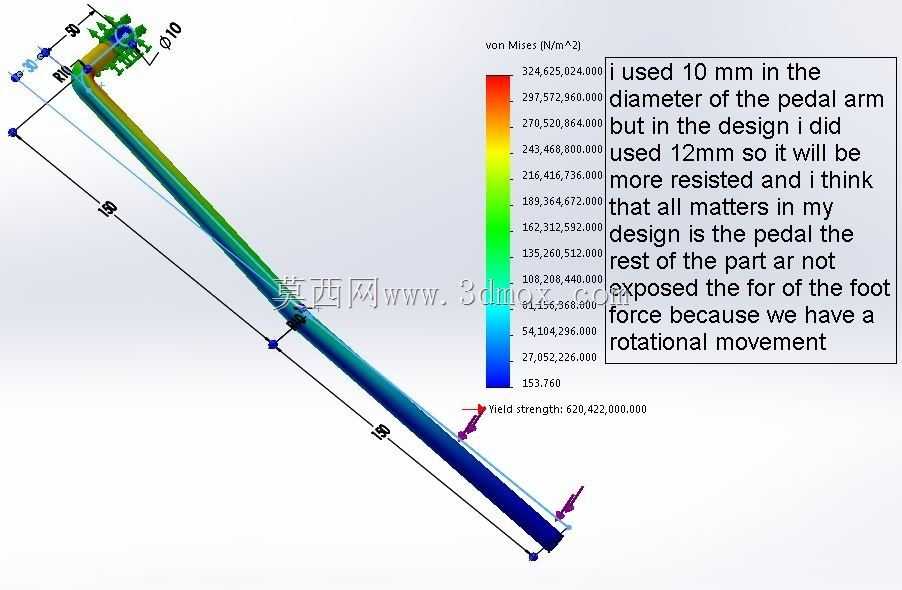

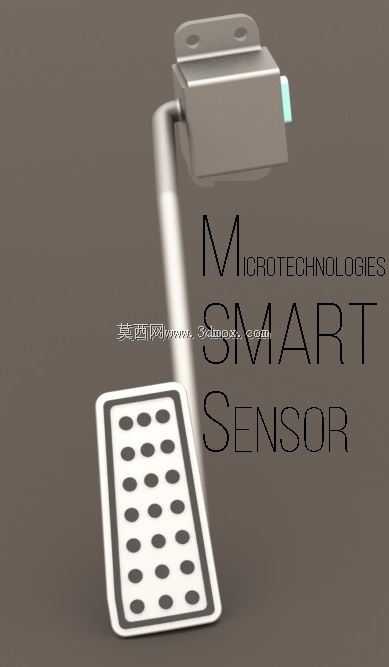

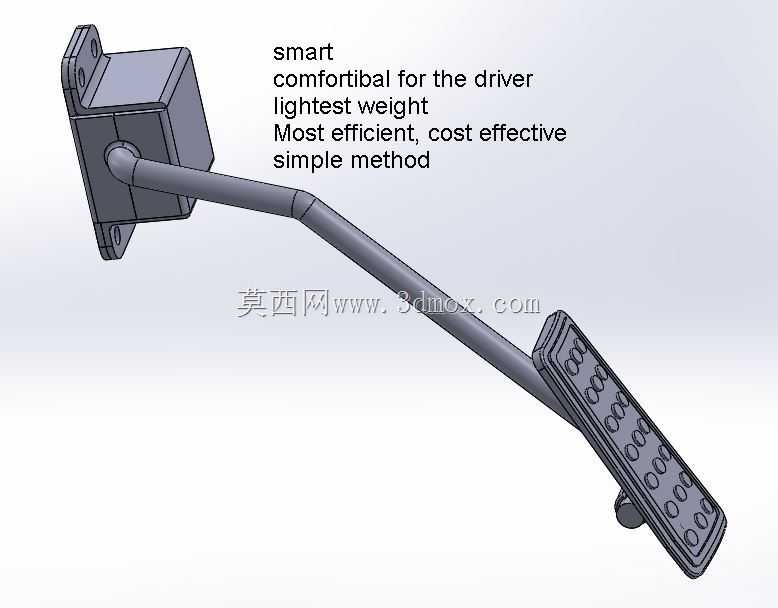

　　该油门踏板总成主要应用于乘用车辆驾驶舱操控区域，是驾驶员与车辆动力系统交互的核心操控部件，直接承接驾驶员的脚部踩踏动作，将机械位移信号转化为动力输出的控制指令，适配搭载电子节气门的燃油车型及纯电车型的加速操控需求，安装位置位于驾驶舱右侧防火墙区域，与制动踏板保持国标要求的安全间距，避免驾驶过程中出现误踩风险。从实际使用场景来看，该踏板采用长摆臂悬挂式结构，相比传统地板式油门，踩踏行程的线性度更优，长时间高速巡航时脚部的支撑性更好，能有效降低长途驾驶的脚部疲劳感，踏板臂采用合金钢材质加工，经过受力校核，在250lbf的极限踩踏载荷下不会出现塑性变形，满足整车全生命周期的使用强度要求。设计过程中优先考虑了踩踏力的反馈特性，

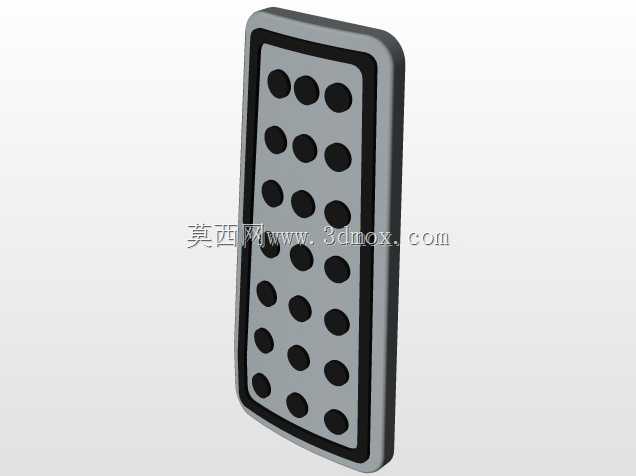

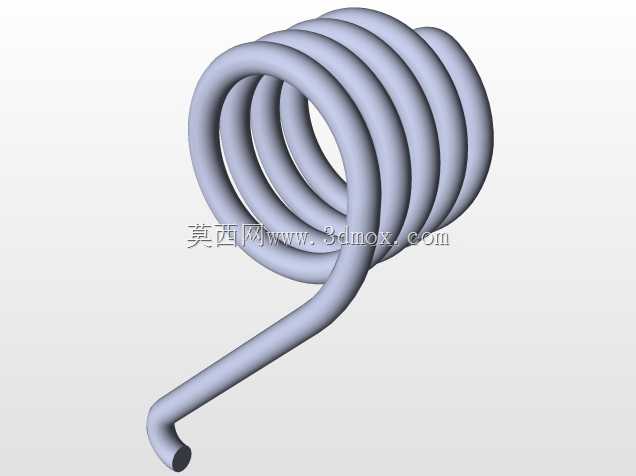

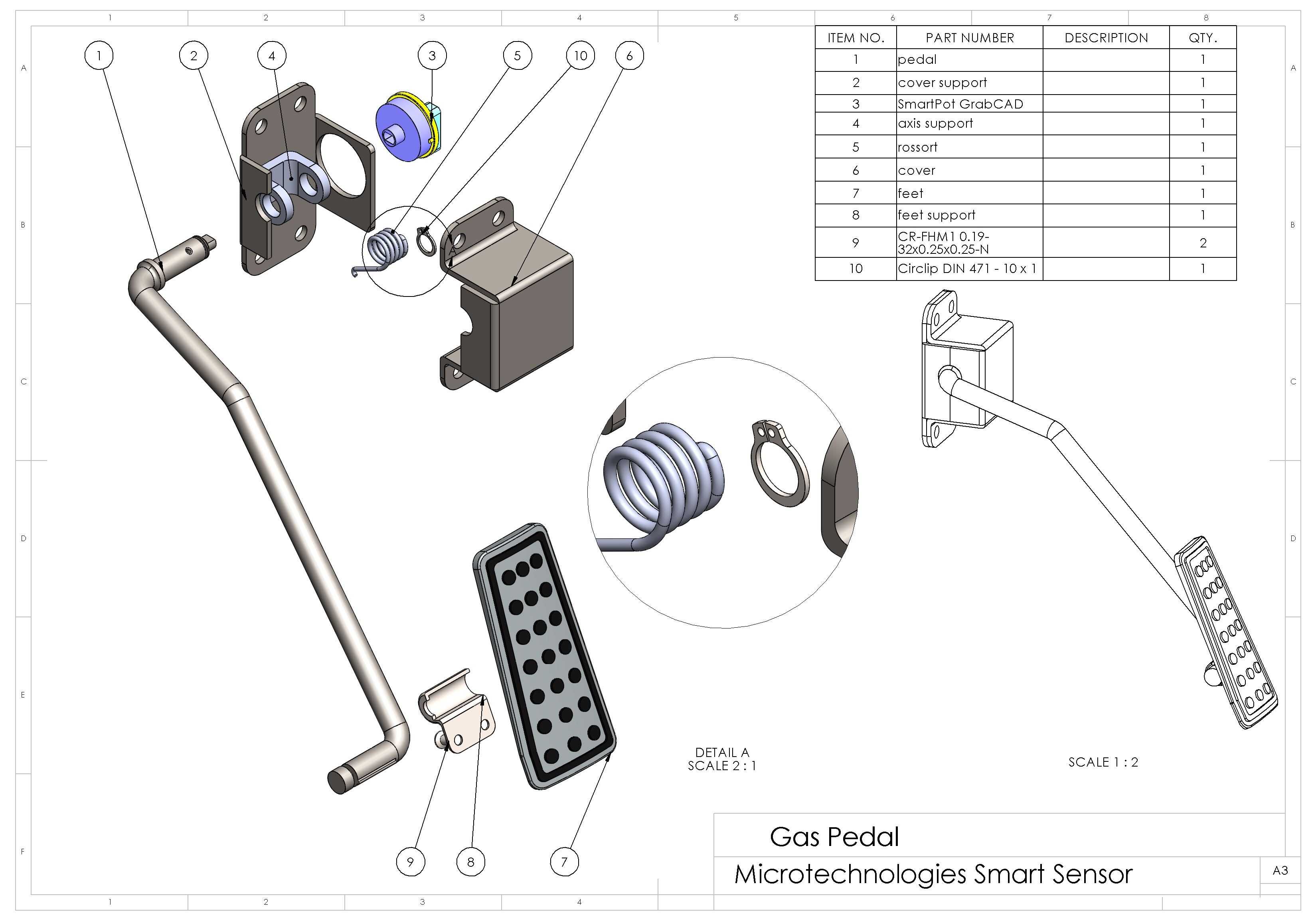

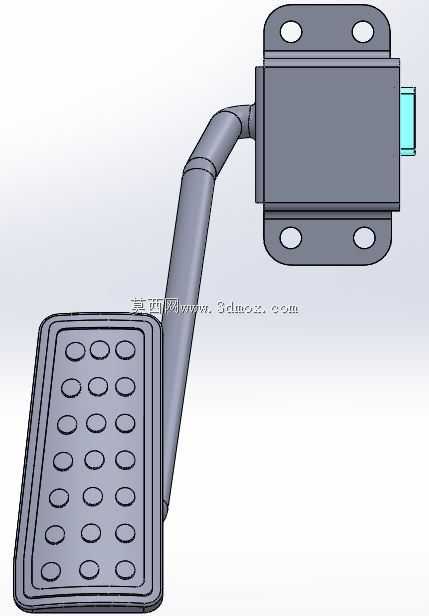

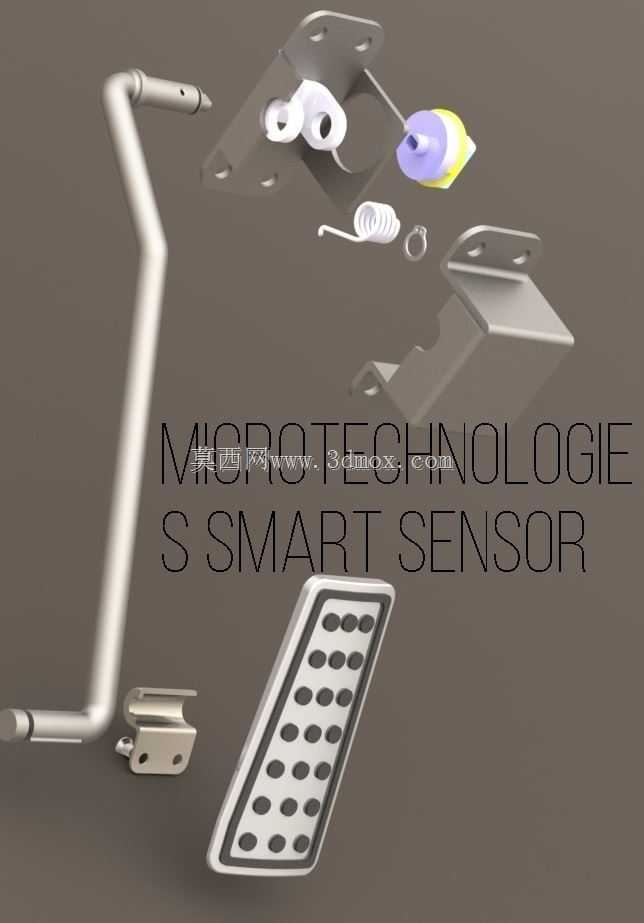

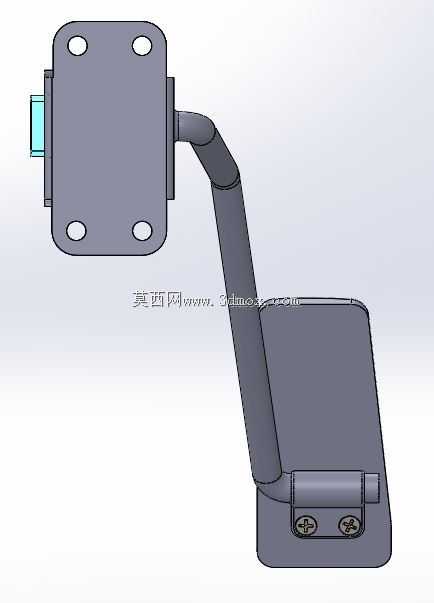

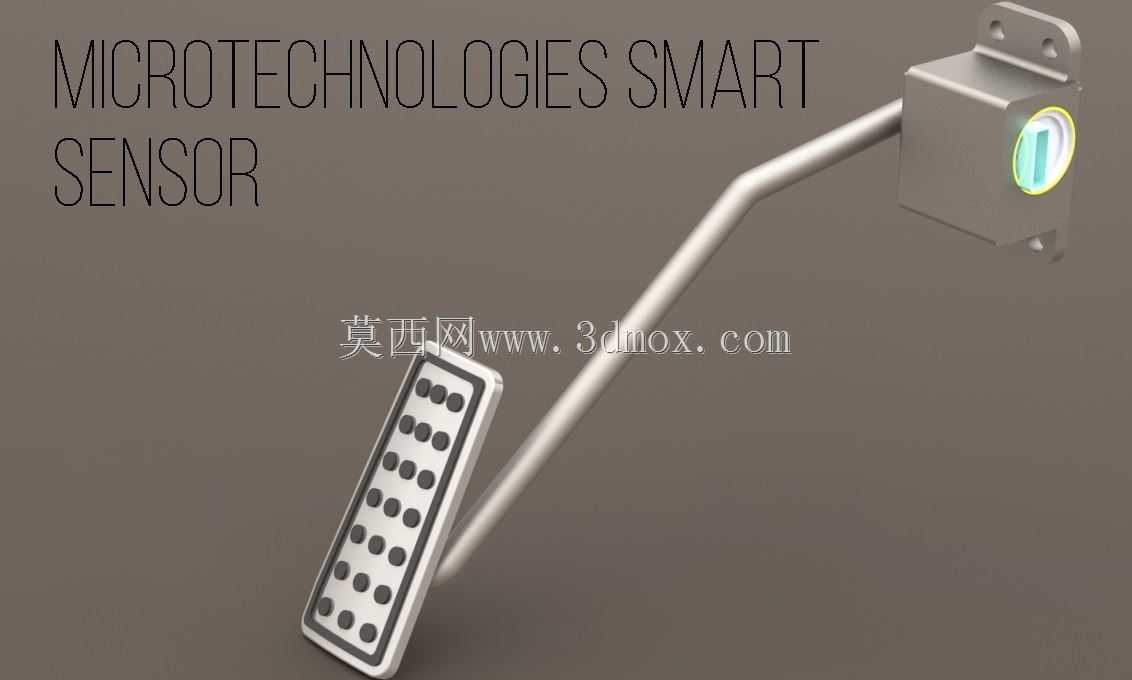

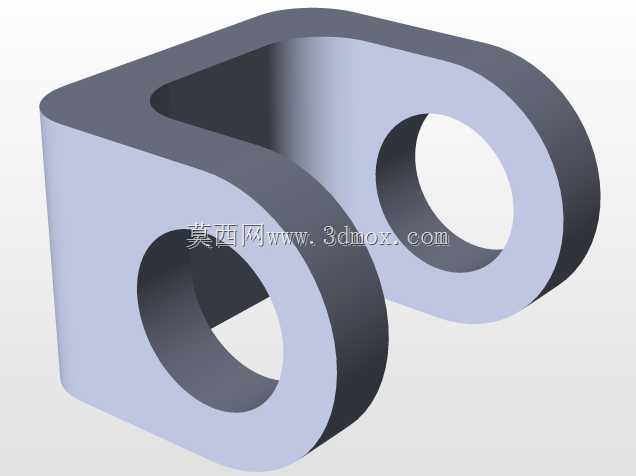

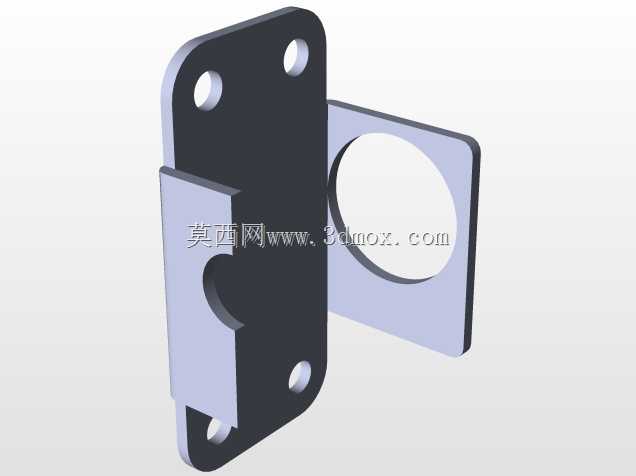

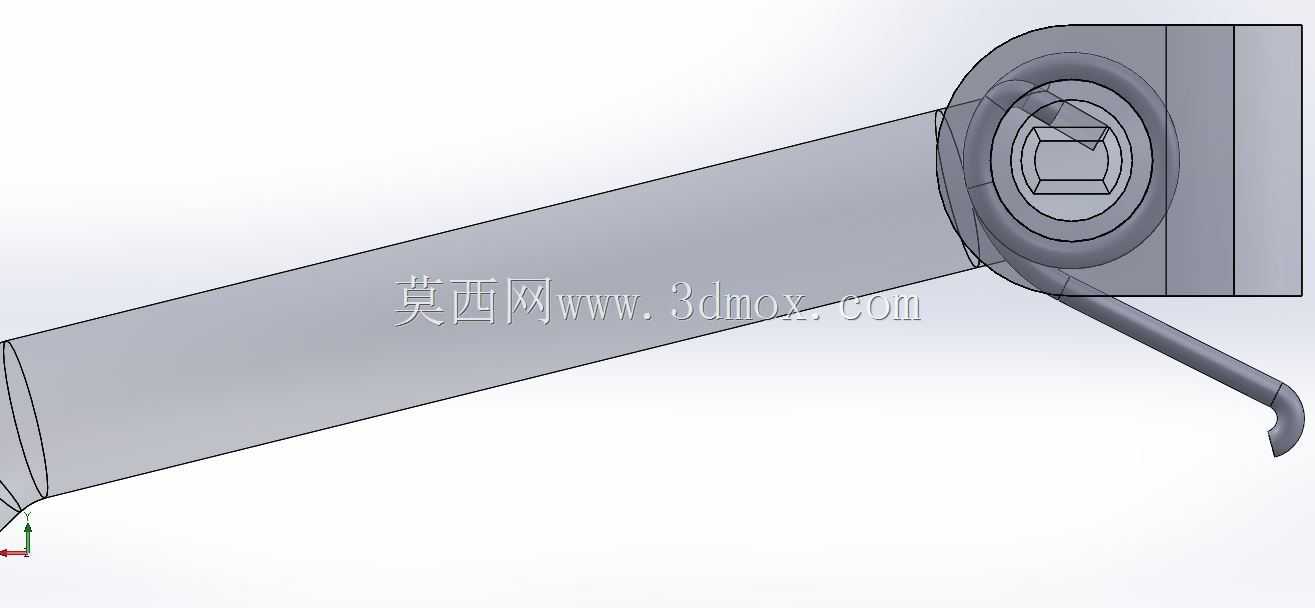

　　回位弹簧的刚度经过多轮匹配，初始踩踏力控制在15N左右，全行程最大踩踏力不超过40N，既保证踩踏过程有清晰的阻尼反馈，不会出现轻踩就窜车的问题，也能避免踩踏力过大导致的操控疲劳，弹簧两端分别卡接在安装支架与踏板臂的固定卡槽内，配合限位结构避免弹簧在往复运动过程中出现脱出、偏磨的问题。踏板的安装支架采用钢板冲压焊接成型，支架上预留了三个螺栓安装孔，孔位公差控制在±0.1mm范围内，能够直接适配多数车型防火墙的预装孔位，不需要额外做安装位的改制，支架上集成了传感器安装位，踏板臂的转轴端与角度传感器直接连接，能够实时采集踏板的转动角度，将角度信号转化为电信号传输给整车ECU，实现动力输出的精准控制。脚踏板表面采用带防滑凸点的注塑面板，

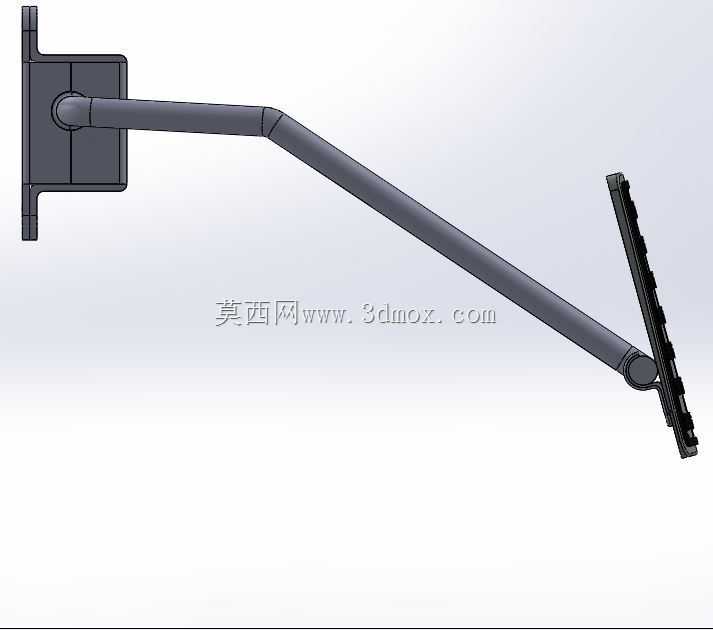

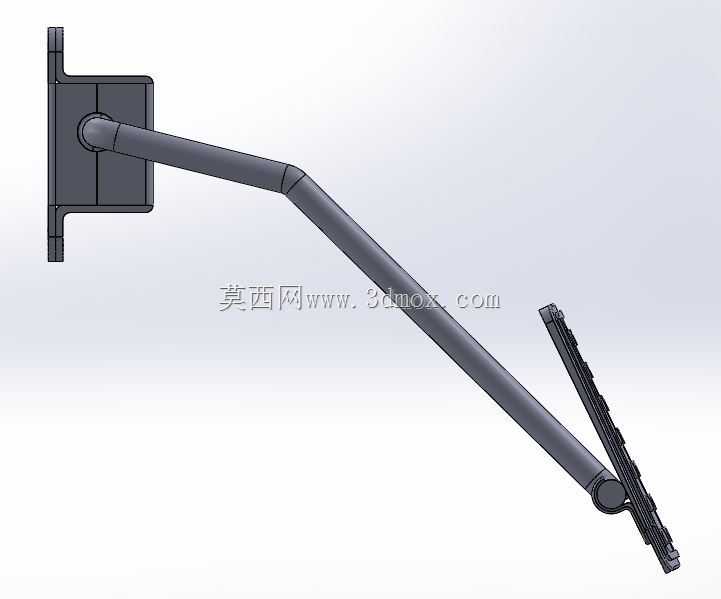

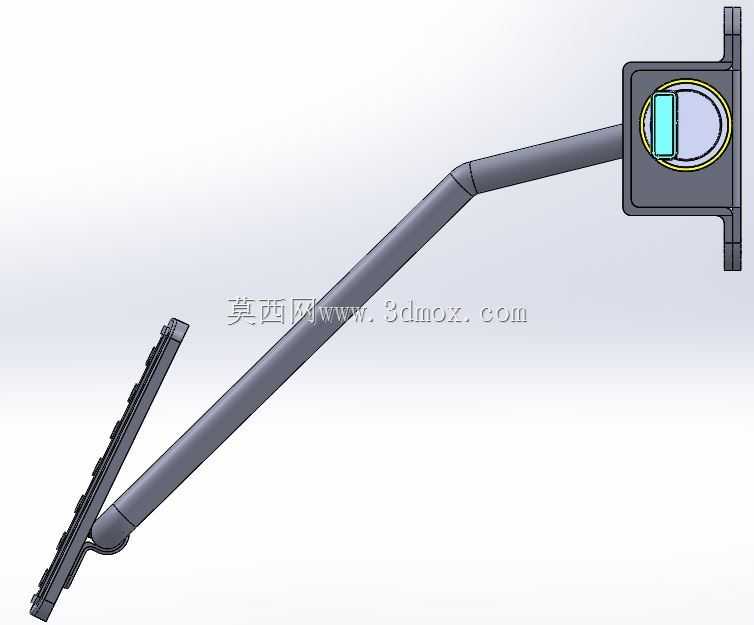

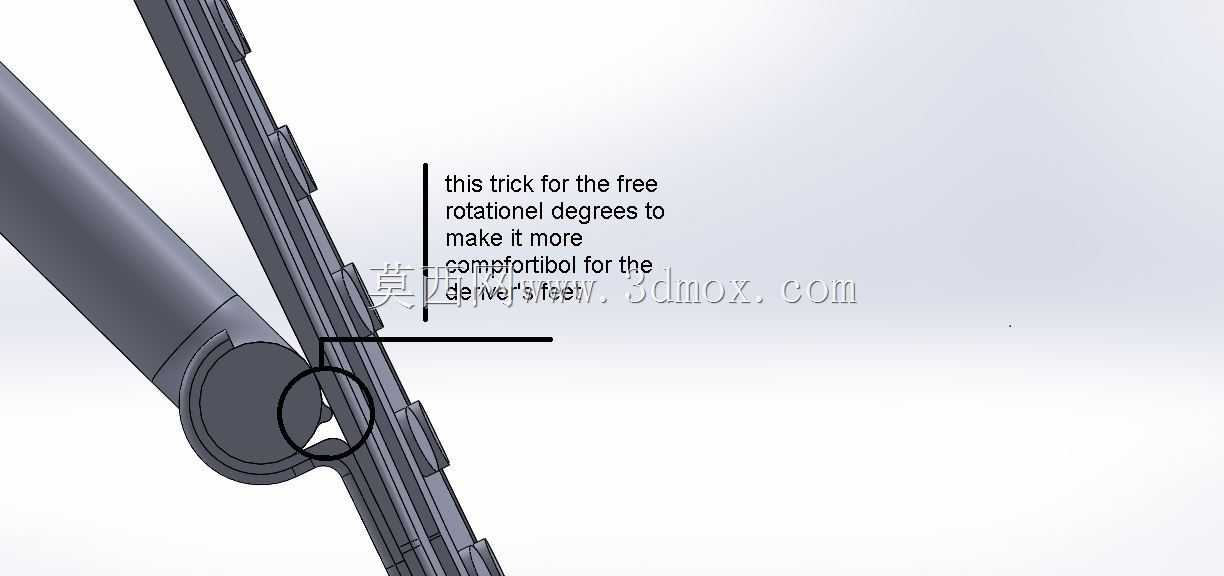

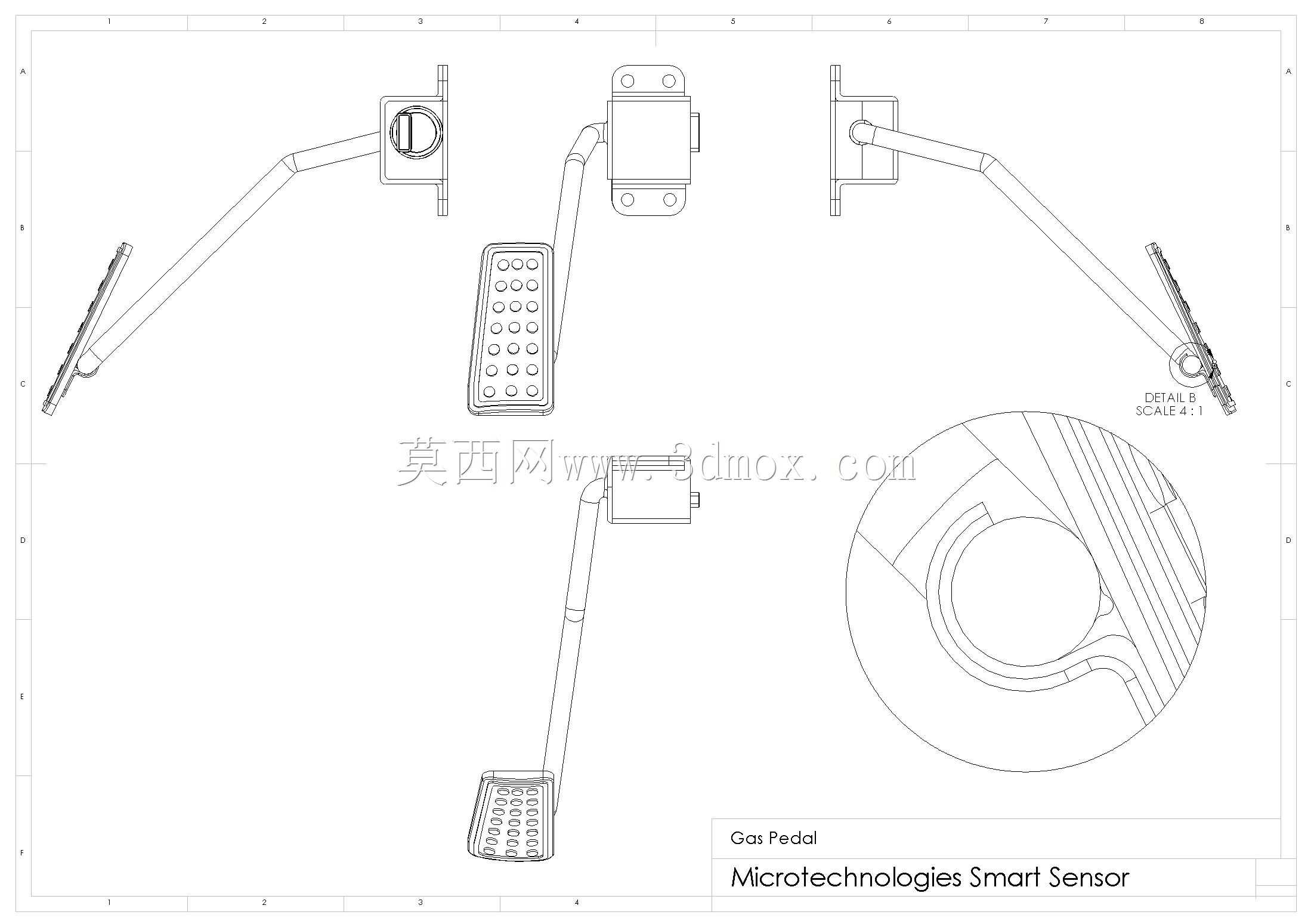

　　凸点高度2mm，按照脚部接触的压力分布做了疏密排布，脚掌常接触的区域凸点密度更高，雨天鞋底沾水的情况下也能保证足够的摩擦力，不会出现打滑问题，面板与踏板臂之间采用卡扣加螺栓的双重固定方式，避免长期踩踏后面板出现松动异响。从安装边界来看，踏板总成的整体横向宽度不超过120mm，纵向摆臂长度280mm，全行程转动角度为17度，安装时踏板面与防火墙的初始夹角为45度，符合多数驾驶员的脚部放置习惯，踏板的最低位置与驾驶舱地毯的间隙保持在20mm以上，避免地毯卡滞踏板导致的操控风险，转轴位置采用自润滑衬套，不需要额外加注润滑脂，长期往复转动的磨损量控制在0.1mm以内，保证100万次踩踏循环后仍无明显的松旷量。设计阶段还做了防误踩的结构冗余，

　　当踩踏力超过极限载荷时，踏板臂上的限位凸台会与安装支架接触，直接锁止踏板行程，避免过大的踩踏力损坏传感器或导致踏板断裂，所有金属部件表面都做了电泳防锈处理，能够适应驾驶舱内的温湿度变化，不会出现锈蚀卡滞的问题，各部件的装配公差经过累积误差校核，总成装配后踏板的横向旷量不超过0.5度，保证操控的精准性。
