大跨度弧形顶钢结构厂房钢架三维设计

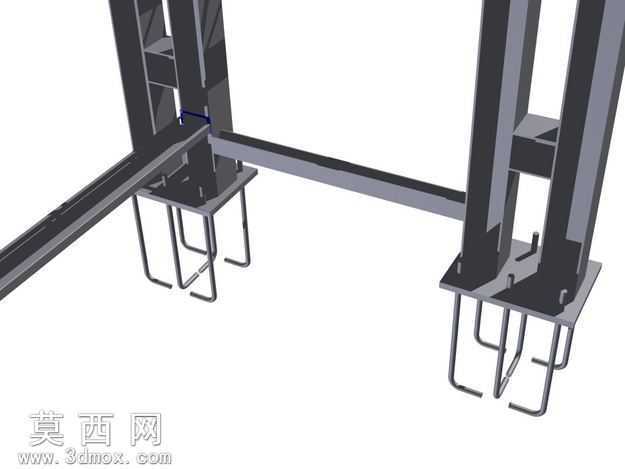

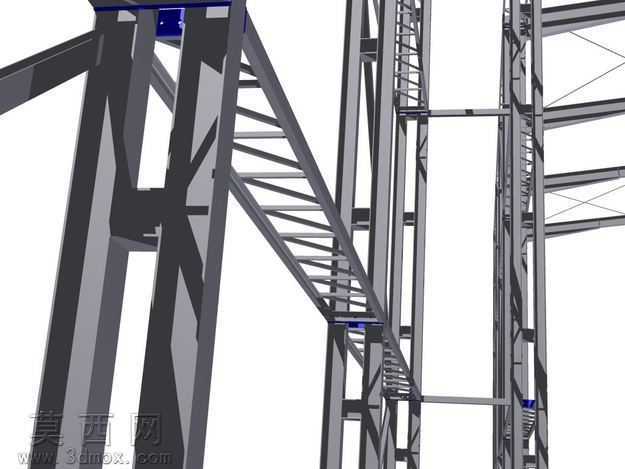

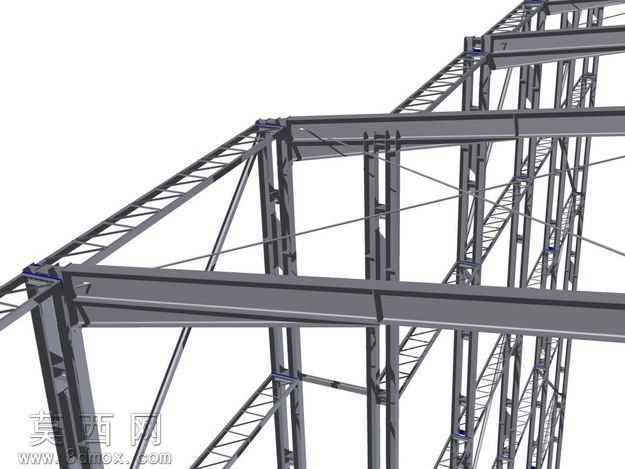

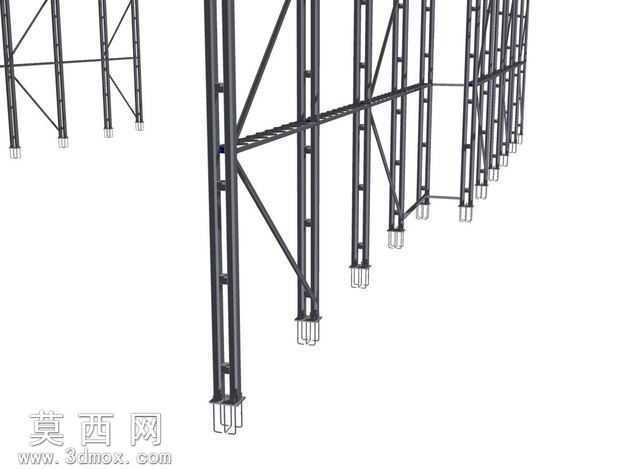

本作品为大跨度弧形顶钢结构厂房钢架的三维建模成果，整体采用三维参数化建模方式完成，完整还原了钢架体系的空间排布与连接逻辑。建模过程中首先依据设定的尺寸参数搭建整体空间定位轴网，明确纵向54米长度方向、26米高度方向、32米跨度方向的基准坐标，确保每一组钢架构件的定位精准无偏差。主体钢架采用等间距排布的门式刚架作为主要承重单元，每榀刚架由竖向承重钢柱、弧形顶钢梁组成，柱脚位置做了落地支撑的结构处理，柱与梁之间采用刚性连接的节点设计，保证结构整体的抗侧力与承重性能。相邻刚架之间通过多道横向系杆、交叉支撑构件完成连接，纵向系杆沿柱身、梁身分段布置，交叉支撑设置在刚架间隔的立面区域，有效提升整体结构的纵向稳定性，避免钢架出现侧向失稳的问题。弧形顶钢梁采用平滑的圆弧过渡造型，建模时通过样条曲线拟合弧形轮廓，再沿路径扫掠生成钢梁实体，精准还原弧形屋面的结构弧度，匹配大跨度屋面的受力需求。材质设置上为所有钢构件赋予了哑光深灰色金属材质，还原钢结构出厂时的哑光防锈漆面质感，渲染阶段采用均匀的漫反射光照，清晰展现每一处构件的轮廓与连接节点，避免强反光遮挡结构细节。设计过程中充分考虑谷物磨钢类厂房的使用需求，整体钢架预留了充足的内部净空，32米的跨度设计保证厂房内部无多余承重柱，满足生产设备布置、物料输送的空间要求；26米的高度设计适配大型生产设备的安装与竖向物料输送的空间需求，54米的长度可根据实际生产需求拓展延伸。建模时对每一处构件的截面尺寸做了统一规范，钢柱采用宽翼缘H型钢截面，弧形钢梁采用变截面H型钢适配弧形受力特点，横向系杆采用圆管截面，支撑构件采用角钢截面，所有构件的连接节点都做了加劲板、连接螺栓的细节建模，完整还原实际钢结构的装配逻辑，可直接用于结构方案展示、施工装配指导等场景，清晰呈现整个钢架从单榀组装到整体成型的结构逻辑，为同类型大跨度钢结构厂房的设计提供直观的三维参考。
