GoPro多机位弧形安装固定支架结构

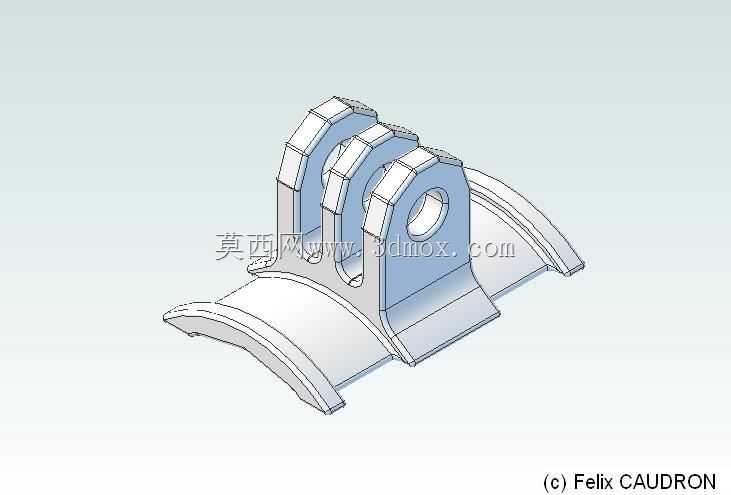

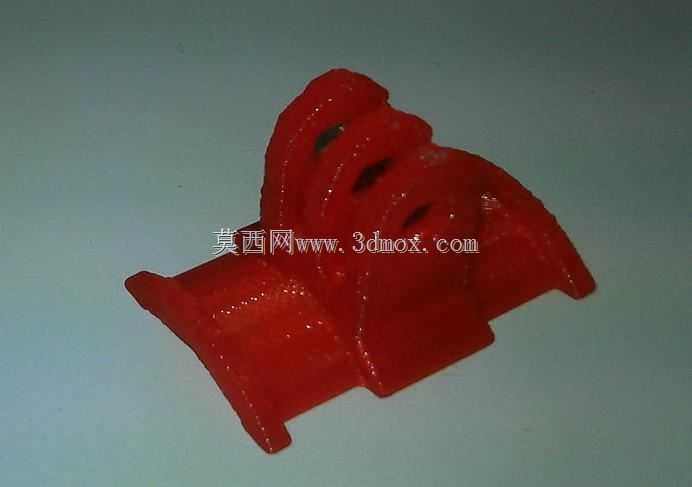

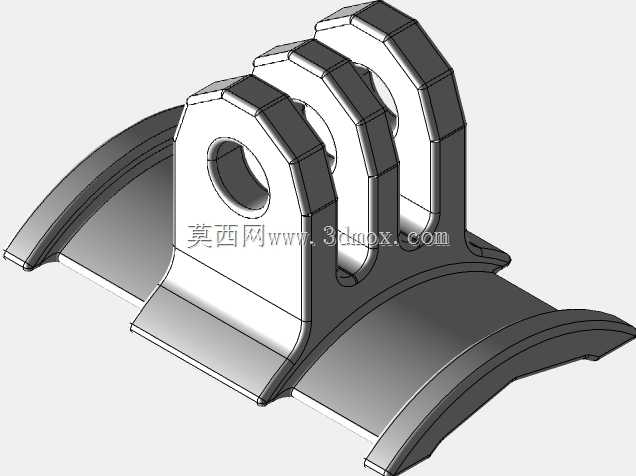

　　这款弧形安装支架主要面向运动相机的户外搭载场景，适配头盔、曲面护具、管状杆件等非平面安装基底，解决常规平面底座无法贴合弧面载体的安装痛点，常见于极限运动记录、车载外设加装、工业巡检设备挂载等实际使用场景。从结构设计来看，底部采用与常见头盔弧面、圆管外廓匹配的大曲率弧形贴合面，贴合面边缘做了0.8mm的倒角过渡，避免安装时硌伤载体表面，同时增大粘接或捆扎固定时的接触面积，降低高速运动、剧烈震动下的脱落风险。上部的多组平行铰接耳片是核心功能结构，三组耳片同轴设置铰接孔，孔内预留了标准M5螺纹副的安装间隙，既可以单组耳片挂载一台GoPro相机，也能同时跨接多组扩展臂，实现补光灯、麦克风、副机位等多设备同步搭载，

　　铰接结构支持0-180度俯仰角度调节，调节到位后通过侧边的锁紧旋钮施加预紧力，耳片接触面做了细密的滚花纹理，增大锁紧后的静摩擦力，避免运动过程中机位发生偏移。设计过程中优先考虑了载荷分布的合理性，弧形底座与上部铰接耳片之间采用渐变式的加强筋过渡，筋位厚度从根部的3mm逐步收窄到耳片连接处的1.5mm，既保证了整体结构的抗冲击强度，又尽可能控制了整体重量，避免挂载后给载体带来过大的额外负重。安装边界方面，弧形底座的内弧曲率半径适配70-120mm的外凸弧面，整体宽度控制在42mm，沿弧面方向的贴合长度为58mm，安装时不会过度占用载体表面空间，上部铰接耳片的同轴孔中心距离弧形底座最低点的高度为36mm，预留了足够的相机转动空间，

　　不会出现调节角度时相机机身与底座、载体发生干涉的问题。实际使用中，这款支架既可以通过高强度双面胶与头盔、车身曲面实现快速粘接固定，也能在弧形底座两端预留的捆扎槽内穿过尼龙扎带，实现与管状杆件、异形支架的可靠捆扎固定，两种安装方式都能满足不同场景下的快速拆装需求。结构细节上，所有棱边都做了R1以上的圆角处理，没有尖锐的棱角，避免户外使用过程中划伤操作人员或者勾挂衣物、线缆，铰接孔的位置度公差控制在0.1mm以内，保证多组耳片的同轴度，避免安装扩展臂时出现卡滞、偏斜的问题，耳片之间的间隙统一为4.2mm，适配市面上绝大多数GoPro第三方扩展连接件的厚度，不需要额外加装垫片调整间隙。针对户外使用的复杂工况，

　　结构设计时预留了足够的安全余量，按照挂载总重量500g的载荷做了强度校核，在10g加速度的冲击工况下，结构最大应力远低于常用3D打印耗材、铝合金机加工材料的屈服强度，不会出现断裂、变形的问题。多机位的设计也让使用者不需要在载体表面粘贴多个独立底座，减少了对载体表面的破坏，同时也能让多台设备的光心位置尽可能靠近，降低后期多机位素材拼接的对齐难度。
