民航客机小型涡喷发动机外观结构

　　在民用支线客机、小型通航飞机的动力系统选型阶段，这类小涵道比涡喷发动机的三维结构参考，能帮结构工程师快速理清动力段的布局逻辑。日常做航改动力集成、教学演示教具开发的时候，也常需要参考这类成熟的发动机外形结构，避免在舱体匹配、安装点设计上走弯路。

　　从实际功能来看，这款发动机核心是通过进气道吸入空气，经压气机压缩后在燃烧室与燃油混合燃烧，高温高压燃气驱动涡轮做功，最终从尾喷口高速喷出产生推力，可适配小型公务机、靶机、航空教学试验台的动力需求，部分航改型的燃气轮机还能作为分布式能源的核心动力单元，在应急供电、小型泵站动力场景下使用。

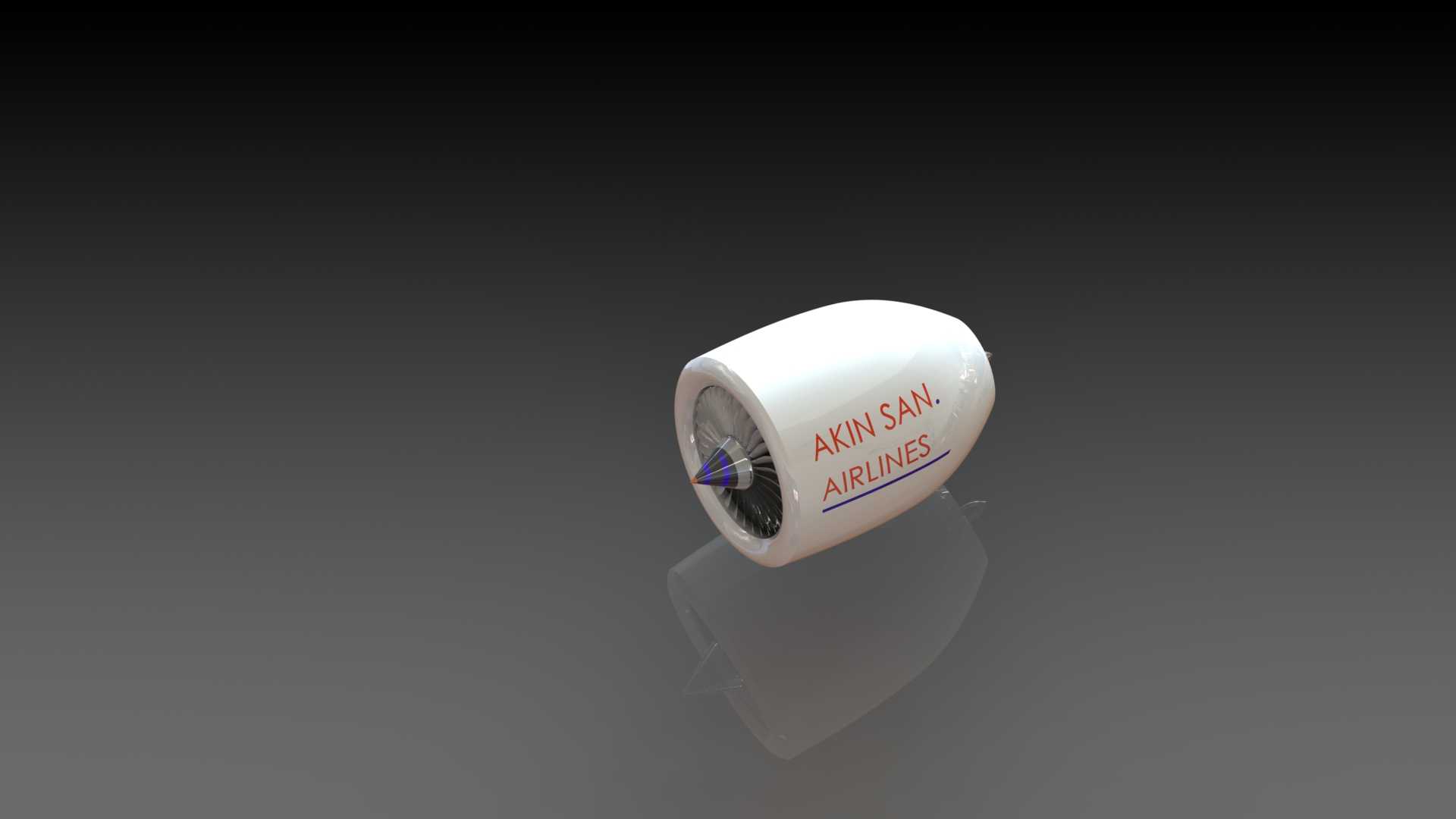

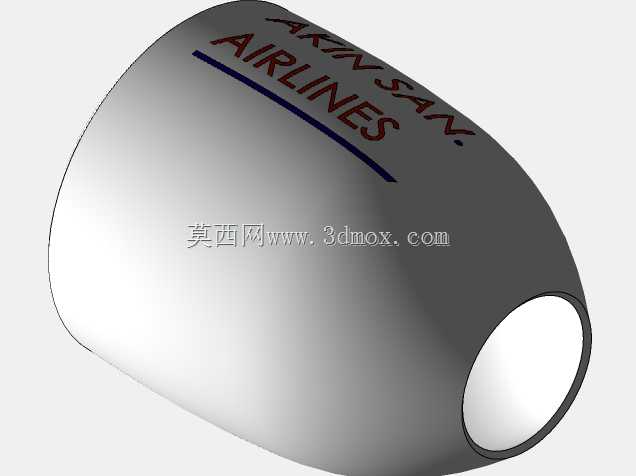

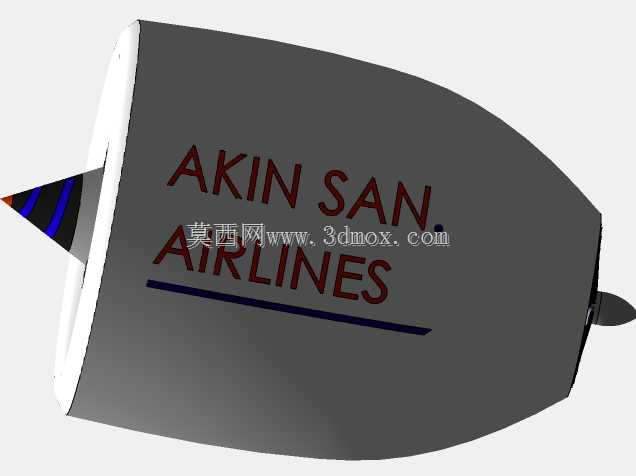

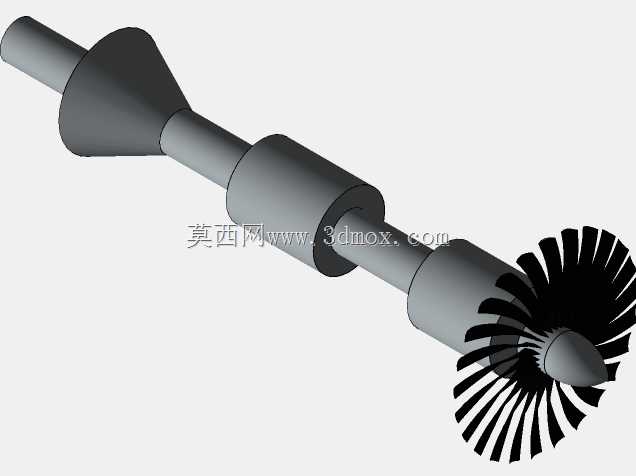

　　设计层面首先考虑的是气动外形的减阻需求，短舱整体采用流线型回转体设计，进气道唇口做了大圆角过渡，能在不同飞行迎角下保证进气均匀性，避免压气机出现喘振边界偏移。短舱外表面的标识区域做了微凹的平整面，方便喷涂航空公司标识、维护标识，不会因为漆面凸起增加额外飞行阻力。前端进气口的整流锥采用渐缩式设计，能把来流均匀导向压气机叶片，减少进气紊流带来的效率损失，整流锥与压气机叶片的间隙控制在合理范围，既避免运转时的刮碰风险，也能减少漏气损失提升压气效率。

　　从安装边界来看，这类小型发动机的短舱最大直径通常在800-1200mm区间，整体长度控制在1500-2000mm范围，安装时需要在机翼或机身的发动机吊舱内预留足够的维护操作空间，尤其是燃油管路、滑油管路、传感器线束的走线空间，要和短舱内壁保持至少30mm的间隙，避免飞行振动导致管路磨损。安装节的设计通常采用前后两点式布局，前安装节承受主要的推力载荷，后安装节主要承受热胀冷缩带来的位移补偿，两个安装点的同轴度公差需要控制在0.1mm以内，避免运转时的额外振动传递到机身结构。

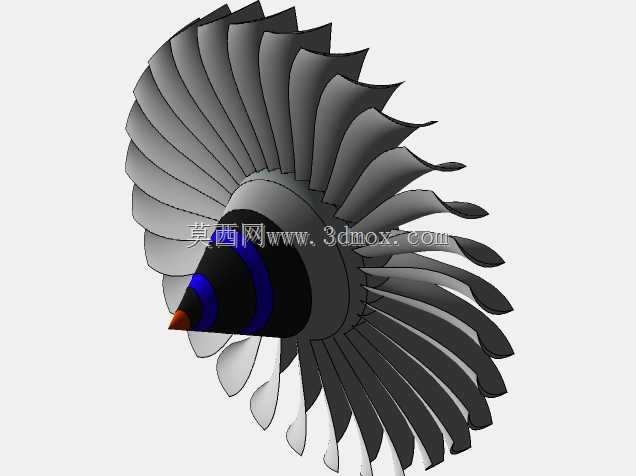

　　结构细节上，尾喷口采用收敛型设计，适配亚音速飞行场景下的排气效率需求，喷口内壁做了耐高温涂层的预留厚度，建模时已经考虑了涂层的装配余量，不需要后期再调整结构尺寸。短舱的维护口盖位置都做了快卸结构的预留，日常检查火花塞、燃油喷嘴、滑油滤芯的时候，不需要拆解整个短舱，能大幅缩短地面维护时间。压气机叶片的叶型采用了成熟的跨音速叶型设计，在保证压比的同时能降低工作噪音，适配民航领域的噪音管控要求。

　　做集成设计的时候还要考虑散热需求，短舱尾部预留了冷却空气的引气通道，能从外界引入低温空气给涡轮壳体、滑油散热器降温，避免长时间工作时部件超温。燃油喷嘴的安装位置采用周向均布设计，能保证燃烧室里的油气混合均匀，燃烧效率更高，同时减少局部过热导致的部件寿命衰减。整个模型的曲面都是G2连续过渡，不管是做仿真分析的网格划分，还是后续做加工生产的模具设计，都不需要再做额外的曲面修补工作，能直接导入各类仿真软件做气动、强度校核，也能作为教具开发的结构参考，还原真实发动机的外部结构布局与安装逻辑。
