60ml红色玻璃滴管瓶结构设计

　　在日化、医药、美妆类液态产品的包装选型环节，这类带胶头滴管的60ml棕色玻璃瓶是小剂量精准取用类液体的核心容器载体，常见于精油分装、药用滴剂、电子烟油存储、实验室试剂暂存等场景，其结构设计直接决定了液体取用的精度、密封存储的可靠性以及长期使用的耐用性。从实际使用场景出发，这类容器需要兼顾避光存储、定量滴取、密封防漏、握持防滑几个核心需求，棕色玻璃材质本身可以阻挡大部分紫外线，避免内部光敏性液体发生变质，相比透明玻璃瓶更适合存储易光解的成分，而相比塑料瓶，玻璃材质的化学稳定性更强，不会与多数有机溶剂、药用成分发生反应，不会析出杂质影响内容物纯度。

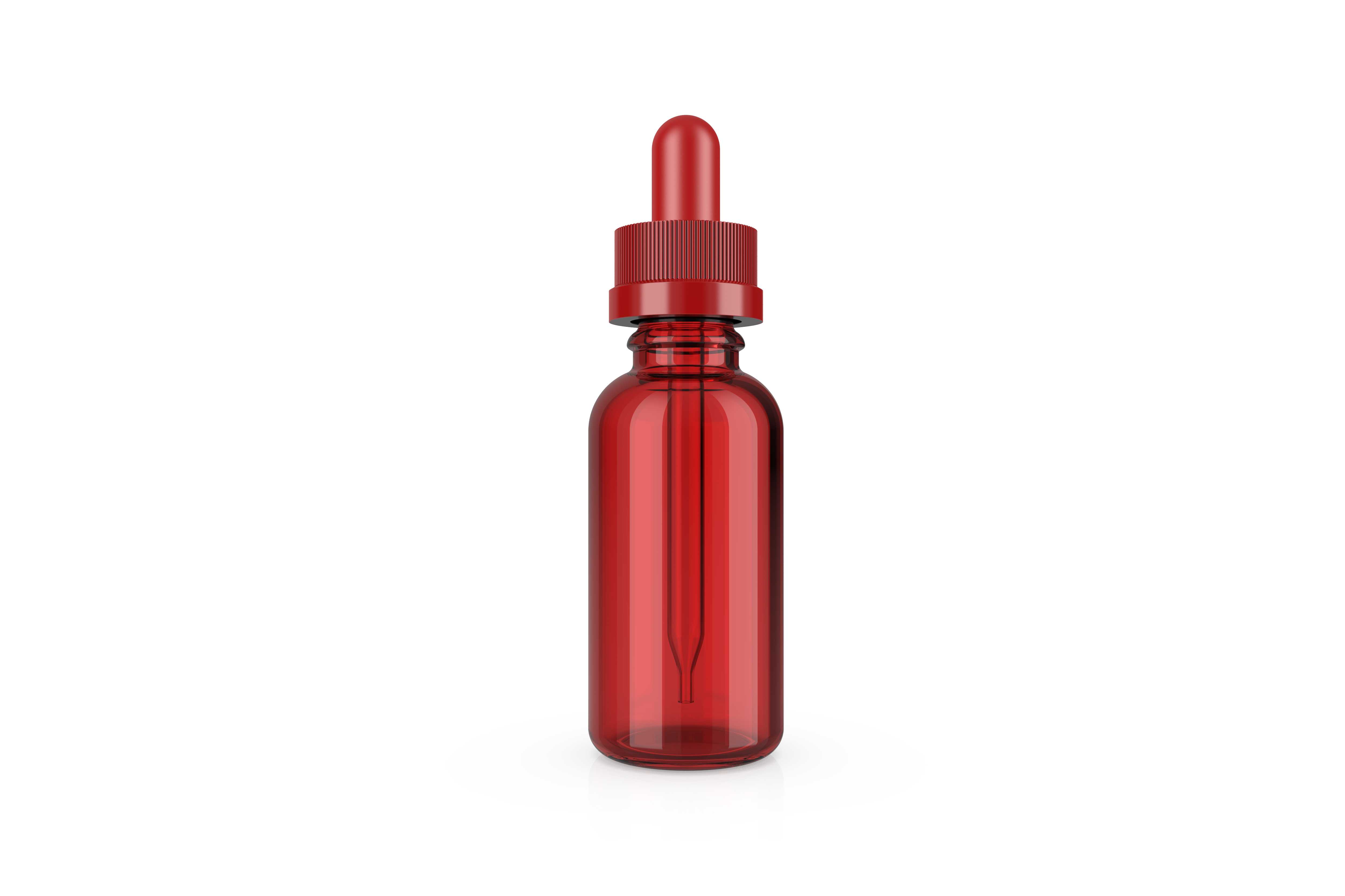

　　整套结构分为玻璃瓶身、螺纹瓶口、红色塑料防盗瓶盖、硅胶胶头、玻璃滴管管体几个核心部分，建模过程中首先需要确认瓶身的外形边界：整体瓶身采用圆柱形直筒设计，底部做圆弧过渡加厚处理，避免放置时出现应力集中导致磕碰碎裂，瓶身外径控制在35mm左右，总高度（不含滴管胶头凸起部分）约90mm，60ml的额定容量对应瓶身内部的有效容积需要预留5ml左右的顶部余量，避免灌装后液体接触到瓶盖内垫造成渗漏，同时也给滴管插入后的液面上升预留空间。瓶口采用标准的18-400螺纹规格，这是小剂量滴剂瓶的通用螺纹标准，对应的瓶盖可以和同规格的市面通用配件互换，降低后续生产的配件采购成本，瓶口的端面做平面磨平处理，装配后瓶盖内的PE密封垫可以完全贴合瓶口端面，实现径向密封，避免液体倾倒时从螺纹缝隙渗漏。

　　瓶盖部分采用带竖纹防滑的滚花设计，表面的竖向凸起筋条高度0.3mm，间距2mm，用户拧动瓶盖时可以增加手指与瓶盖的摩擦力，即使手上沾有少量液体也能轻松拧开，不会出现打滑。瓶盖内部设计有防盗环结构，首次拧开时防盗环会与瓶盖主体断裂分离，给用户明确的未拆封提示，避免产品在流通环节被私自开启。瓶盖顶部的中心位置设计有滴管固定孔，玻璃滴管穿过该孔后与顶部的硅胶胶头过盈配合，胶头采用红色医用级硅胶材质，邵氏硬度45度，按压时的回弹性适中，单次按压的排空气量约1.2ml，对应的单次吸液量可以稳定控制在0.8-1ml区间，满足小剂量精准取用的需求，胶头与滴管的配合段设计有2mm的插入深度，配合处做圆弧过渡，避免长期按压后胶头出现开裂脱落。

　　玻璃滴管部分采用直型设计，管身外径7mm，内径2.5mm，下端做45度斜口切口，切口边缘做烧圆处理，避免尖锐的管口划伤瓶身内壁或者取用液体时刮伤皮肤，滴管的长度设计为刚好伸到瓶身底部的圆弧过渡位置，确保瓶内剩余少量液体时也能被完全吸取，不会出现液体残留过多的浪费问题。滴管上端与胶头配合的位置做磨砂处理，增加与硅胶胶头的摩擦力，避免吸取液体时滴管从胶头中脱落掉入瓶内。

　　建模过程中需要重点验证几个装配干涉点：首先是瓶盖拧到底部时，滴管下端与瓶底的间隙需要控制在1-2mm，间隙过大会导致底部液体无法吸取，间隙过小会导致滴管顶住瓶底，拧瓶盖时出现顶碎瓶底的风险；其次是胶头按压到最低位置时，胶头的最下端不能碰到瓶盖的上表面，需要预留3mm左右的按压行程，确保按压时胶头可以充分变形排出空气；另外瓶身的壁厚需要控制在2.5-3mm，这个厚度下玻璃瓶的抗冲击强度可以满足日常运输、使用的跌落要求，同时不会因为壁厚过厚导致瓶身重量过大，增加不必要的材料成本。

　　从生产工艺角度，瓶身采用钠钙玻璃模制生产，成型后需要做退火处理消除内部应力，避免后续使用中出现自裂，瓶盖采用PP材质注塑成型，表面做哑光红色处理，与胶头的颜色保持统一，提升整体外观的一致性。整套结构的所有配合尺寸都符合滴剂瓶的行业通用标准，不需要开定制模具就可以直接采购通用配件进行组装，适合中小批量的产品分装使用，也可以作为相关包装设计的参考结构，用于调整容量、更换材质后的衍生产品设计。
