16毫米规格PVC塑料耦合接头三维建模

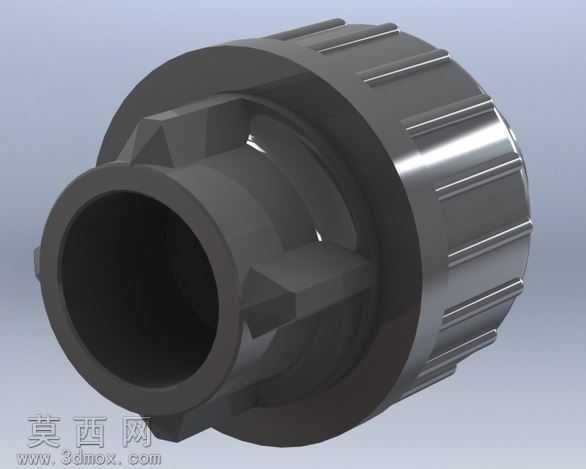

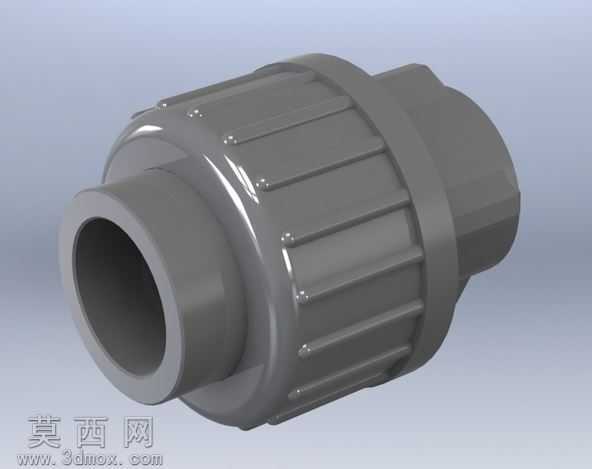

本模型为16毫米通径的塑料管路耦合接头，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循塑料管路接头的通用尺寸规范，对各部分结构进行1:1等比例还原，确保模型尺寸精度满足管路装配设计的使用需求。建模初始阶段首先绘制接头两端的接口截面草图，通过旋转凸台命令生成两端的插接基体结构，两端接口分别适配对应规格的塑料管路，插接段预留合理的装配公差，保证实际装配时的插拔顺畅度与密封配合间隙。中间的锁紧套结构采用拉伸与阵列命令完成外表面的防滑筋设计，防滑筋沿圆周方向均匀排布，筋条的高度、宽度与间距均参考手动拧紧操作的人机工程参数设计，既保证手动旋转锁紧时的摩擦力足够，又避免筋条过于尖锐造成操作划伤，同时对筋条的所有棱边做圆角过渡处理，还原注塑零件的工艺特征。模型整体拆分为三个独立的零件结构，分别对应接头的两个插接端主体与中间的锁紧连接套，各零件之间保留合理的装配间隙，可在装配环境下完成完整的装配约束模拟，还原接头实际使用时的组装逻辑。材质设置方面，两个插接端主体赋予PVC塑料材质，调整材质的漫反射颜色为深灰色，设置合适的粗糙度参数还原UPVC管材的半哑光表面质感，中间锁紧套赋予ABS塑料材质，微调材质的反光度与表面细微颗粒质感，区分两种不同塑料的视觉表现，同时在零件的分模线位置添加细微的凸起线条，还原注塑生产的工艺痕迹。渲染阶段采用柔和的工作室环境光，搭配辅助补光消除模型暗部死黑，调整光线角度突出接头外表面防滑筋的立体结构与内壁的光滑特征，清晰展示接头的内外结构细节。设计过程中充分考虑塑料接头的实际使用场景，在接头的密封配合位置预留密封件安装槽位，结构设计兼顾注塑生产的脱模需求，所有侧壁均设置合理的脱模斜度，避免出现倒扣结构无法直接脱模的问题，整体模型结构完整，细节还原度高，可用于管路系统设计展示、塑料管件产品结构验证、相关教学演示等场景。
