小型唇式密封结构减速器三维设计

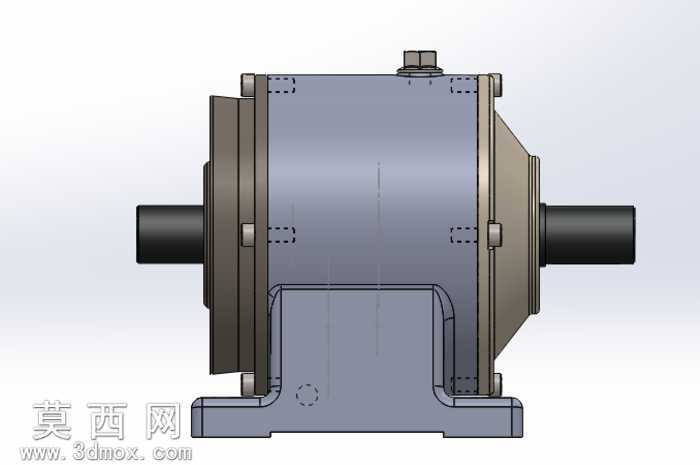

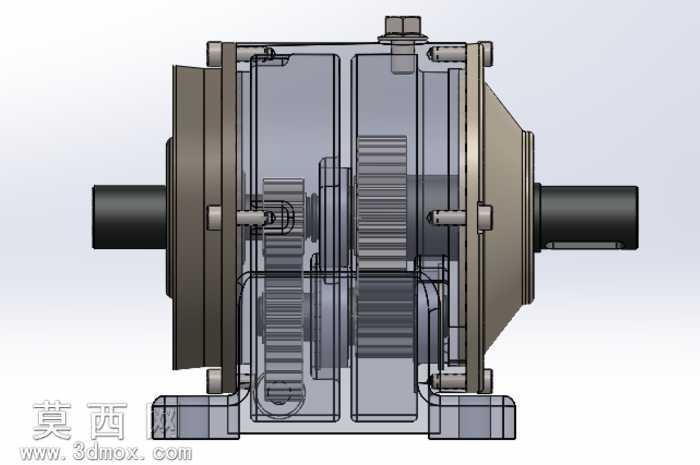

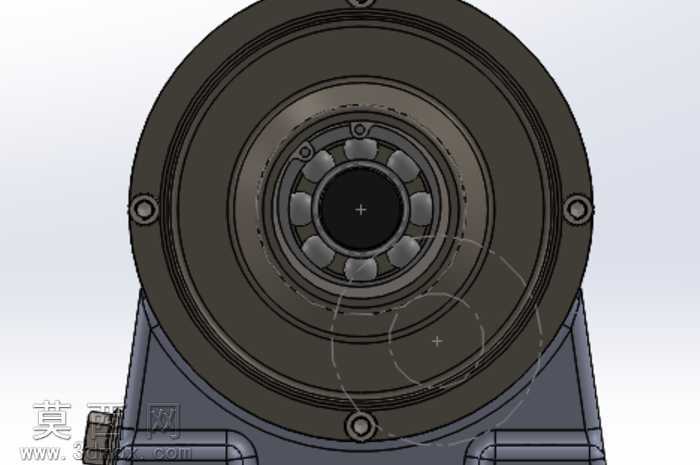

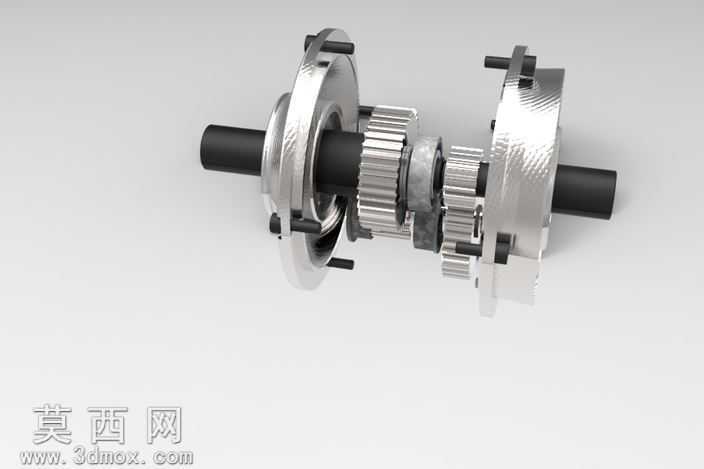

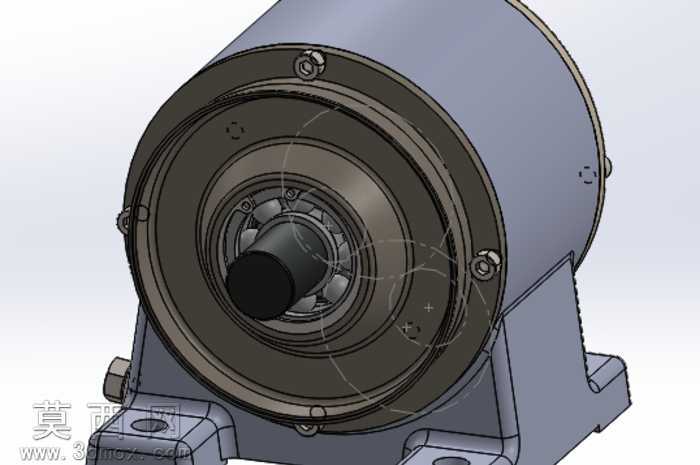

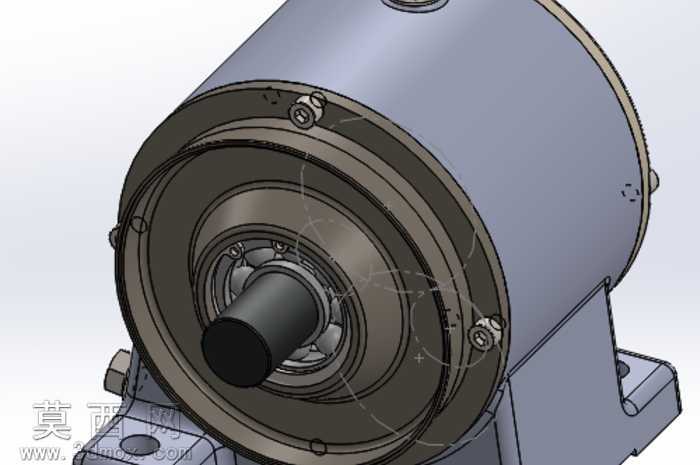

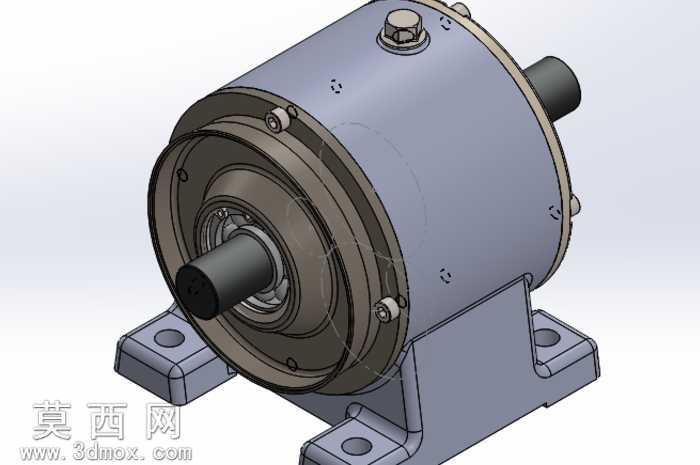

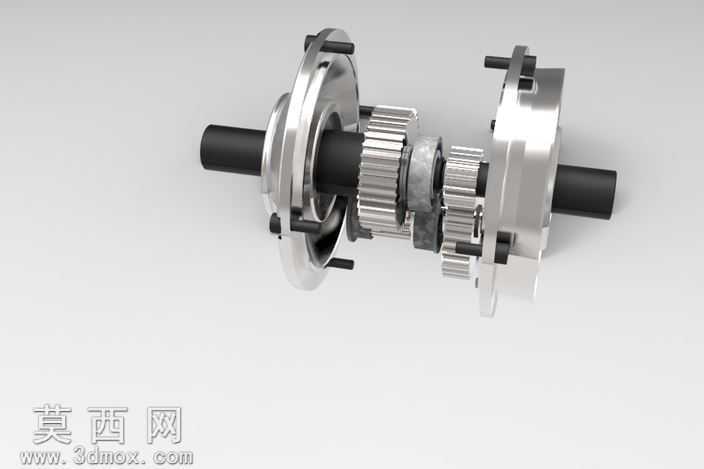

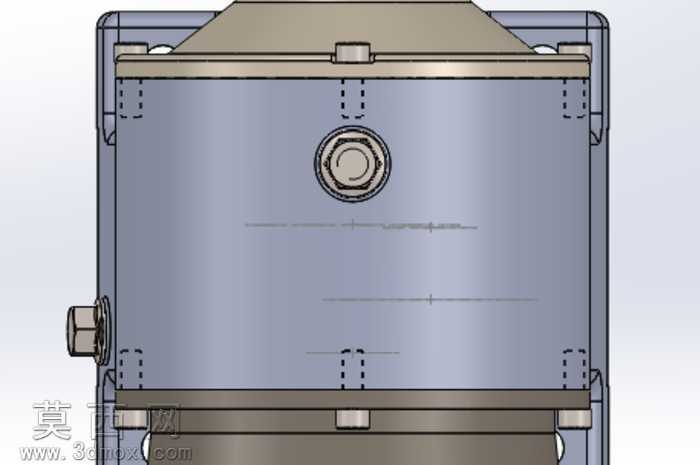

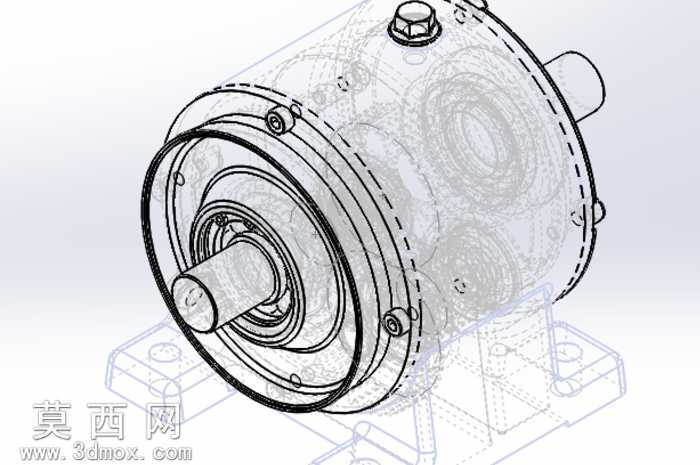

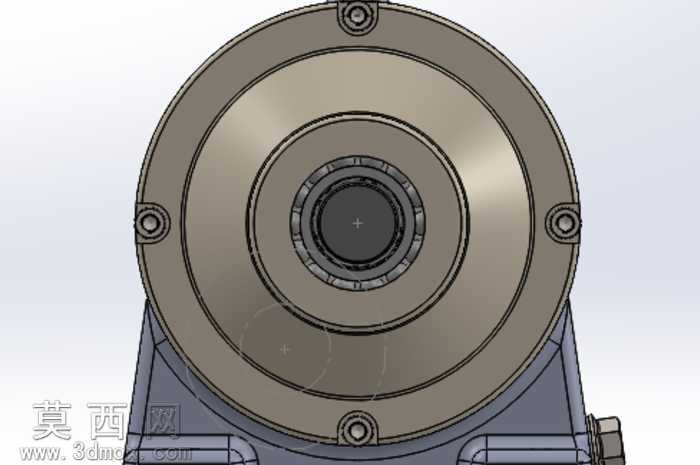

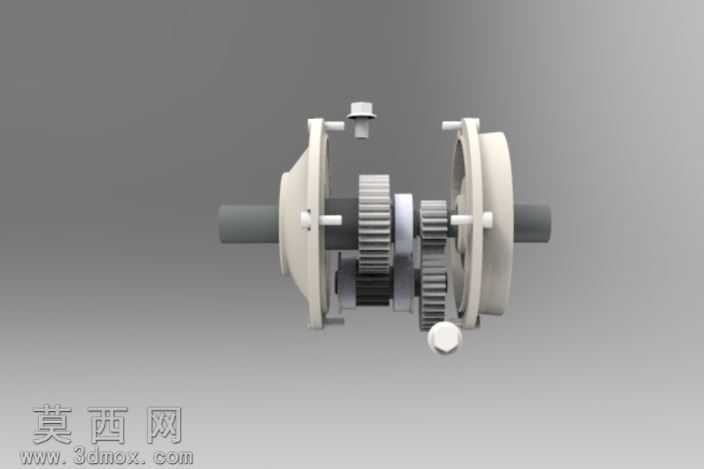

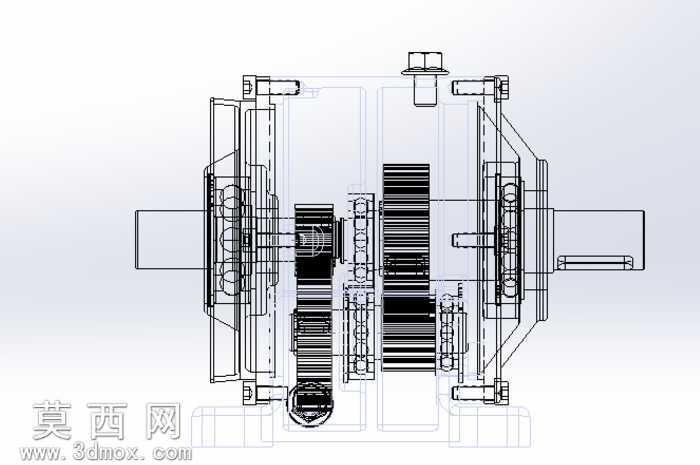

本作品为小型同轴式减速器的三维建模设计，整体采用SolidWorks完成全参数化建模，通过透明化外壳渲染效果清晰呈现内部传动结构布局。建模过程中首先完成输入输出轴的同轴定位设计，确定两端轴伸的安装尺寸与轴肩定位结构，随后逐级搭建内部多级圆柱齿轮传动组，每一级齿轮的模数、齿数、齿宽参数均按照小型减速设备的传动比要求匹配，齿轮与轴之间采用平键连接实现扭矩传递，同时在轴系对应位置设计轴承安装位，保证传动过程的回转精度与支撑稳定性。外壳部分采用剖分式箱体结构设计，建模时精准绘制箱体的连接螺栓孔、定位销孔位置，上下箱体通过螺栓组实现紧固连接，保证箱体的装配刚性与密封性能。密封结构是本设计的核心特点，整体仅采用唇式密封件实现轴伸位置的动密封，分别选用IE37×24、IE24×16两种规格的唇形密封圈，安装在箱体两端轴伸的密封槽内，无需额外复杂密封结构即可实现良好的防漏油、防尘效果，大幅简化了小型减速器的零件数量与装配工序。渲染阶段对不同零件赋予差异化材质：齿轮与轴类零件采用调质钢材质，呈现金属哑光质感；箱体外壳采用铸铁材质，还原铸件的表面肌理；密封圈采用橡胶材质，体现弹性件的深色哑光特性；紧固件采用镀锌钢材材质，突出标准件的金属光泽。通过半透明渲染设置，可直观观察到内部齿轮的啮合状态、轴系的支撑布局、密封件的安装位置，完整展现产品的内部结构逻辑。设计思路围绕小型化、易装配、低维护的需求展开，在保证传动强度与减速比要求的前提下，尽可能精简零件种类与数量，密封结构的优化设计既降低了加工与装配成本，也减少了设备后期维护时密封件更换的难度，整体结构紧凑，传动路径清晰，可直接用于小型传动设备的配套设计参考，也可作为机械原理教学中齿轮减速器结构讲解的直观演示模型。
