汽车动力电池自动化装配生产线三维设计

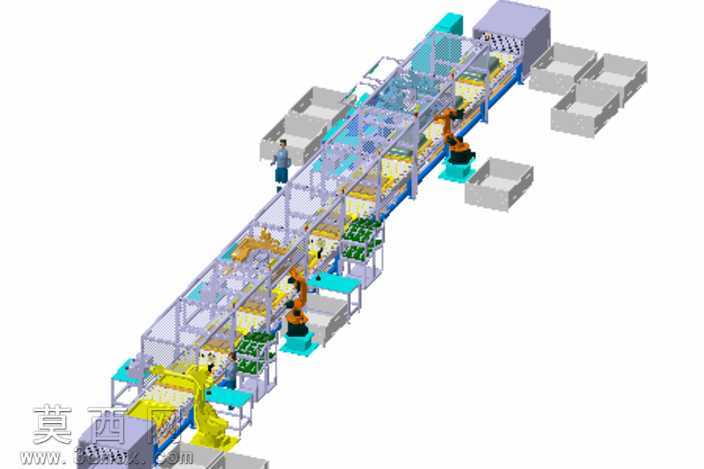

本模型为汽车动力电池自动化装配生产线的完整三维设计成果，依托三维建模软件完成全场景1:1比例搭建，完整还原产线的整体布局、工位排布与设备配置。建模过程中严格遵循动力电池装配的工艺逻辑，对产线各功能段进行模块化拆分设计：从前端电芯上料段、电芯检测分选段、模组堆叠段、焊接固连段、模组检测段到后端PACK封装段、成品下线段，每一段的输送载体、作业设备、辅助工装均按照真实工业设计参数进行几何建模，确保各部件的装配间隙、运动行程符合实际生产的空间要求。材质渲染阶段针对不同设备部件赋予对应材质属性，线体铝型材框架赋予磨砂金属材质，输送辊道赋予防滑耐磨的工业橡胶与镀锌钢材材质，工业机器人本体赋予铸造哑光金属与品牌标识色材质，工位操作台赋予防静电台面与冷轧钢柜体材质，安全防护围栏赋予透明亚克力与喷塑方管材质，物料周转箱赋予抗冲击PP塑料材质，通过光影参数调整模拟车间真实照明环境，让整线渲染效果具备工业级真实感，清晰区分不同功能区域的视觉特征。结构设计上充分考虑产线的作业流畅性与人机工程要求，线体采用环形+直线结合的布局，在关键装配工位配置多台六轴工业机器人完成高精度重复作业，人工辅助工位预留足够的操作空间与物料暂存区域，线体侧边布置线槽、气路管线的隐藏式安装结构，各工位之间设置挡停、定位、顶升机构，确保工装板流转过程中的定位精度满足电池装配的公差要求，同时预留设备维护的操作空间与安全防护距离，避免作业干涉。设计思路围绕动力电池装配的高一致性、高洁净度、高安全性要求展开，整线采用自动化流转为主、人工辅助复检为辅的作业模式，通过合理的工位节拍匹配，让各工序作业时长均衡，消除产线瓶颈，物料配送区域设置在线体外侧，方便物料补给不干扰主线作业，同时在关键检测工位预留视觉检测系统、安规测试设备的安装位置，让整线设计具备可落地的工程参考价值，可用于动力电池产线规划、方案展示、工艺仿真等场景，帮助设计人员快速验证产线布局合理性，减少实际产线搭建的调试成本。
