重型商用车驱动桥带制动总成三维设计

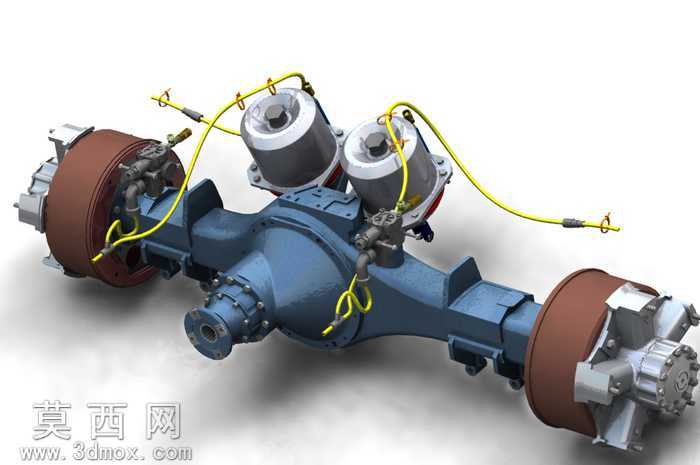

本作品为重型商用车驱动桥带鼓式制动总成的三维建模设计成果，建模过程严格遵循商用车底盘部件的实际工程尺寸比例，在三维软件中完成全零件的参数化建模与整体装配。建模阶段首先搭建驱动桥核心的桥壳基体结构，按照铸造桥壳的实际形态完成曲面与实体的融合建模，还原桥壳中部主减速器安装座、两端半轴套管、轮毂连接法兰的结构特征，对桥壳表面的加强筋、螺栓孔位、管路固定座等细节特征逐一还原，保证结构的工程合理性。随后完成两侧鼓式制动器的分件建模，包含制动鼓、制动蹄、制动凸轮轴、回位弹簧、调整臂等全套制动部件，对制动鼓的摩擦面、制动蹄的摩擦片贴合结构、凸轮轴的驱动齿形都做了精细化的特征刻画，还原鼓式制动器的实际机械联动逻辑。在此基础上完成双制动气室的建模，还原气室的缸体、推杆、连接卡箍的结构特征，同时完成制动气室到制动调整臂之间的气压管路建模，还原柔性管路的弯曲走向、管路接头的连接结构、管路固定卡扣的细节特征。材质与渲染阶段，针对不同部件的实际材质属性赋予对应的材质参数：桥壳主体采用铸钢材质，还原铸造表面的哑光深灰金属质感，表面带有轻微的铸造颗粒纹理；制动鼓采用铸铁材质，呈现深棕褐色的铸铁氧化质感，摩擦面带有细微的使用磨损纹理；制动气室采用铸铝与金属冲压件结合的材质，缸体部分为银灰色铸铝质感，端盖为镀锌金属的亮面质感；制动管路采用耐油橡胶材质，还原黄色橡胶管的半哑光质感，管路接头为镀锌金属质感；各类紧固件、连接销采用调质钢材质，呈现亮银色金属质感。渲染阶段采用柔和的工作室布光，通过主光、辅光、轮廓光的搭配，清晰呈现各部件的结构层次与材质差异，阴影过渡自然，能够直观展示整套总成的装配关系与结构细节。设计过程中充分考虑部件之间的装配干涉校验，保证制动气室推杆行程、制动蹄张开角度、半轴与轮毂的连接配合都符合实际机械运动逻辑，整套模型完整还原了重型车驱动桥带制动系统的全部结构特征，可用于商用车底盘结构教学、部件结构展示、相关设计方案的参考使用。
