带法兰螺纹连接轴类传动支撑构件

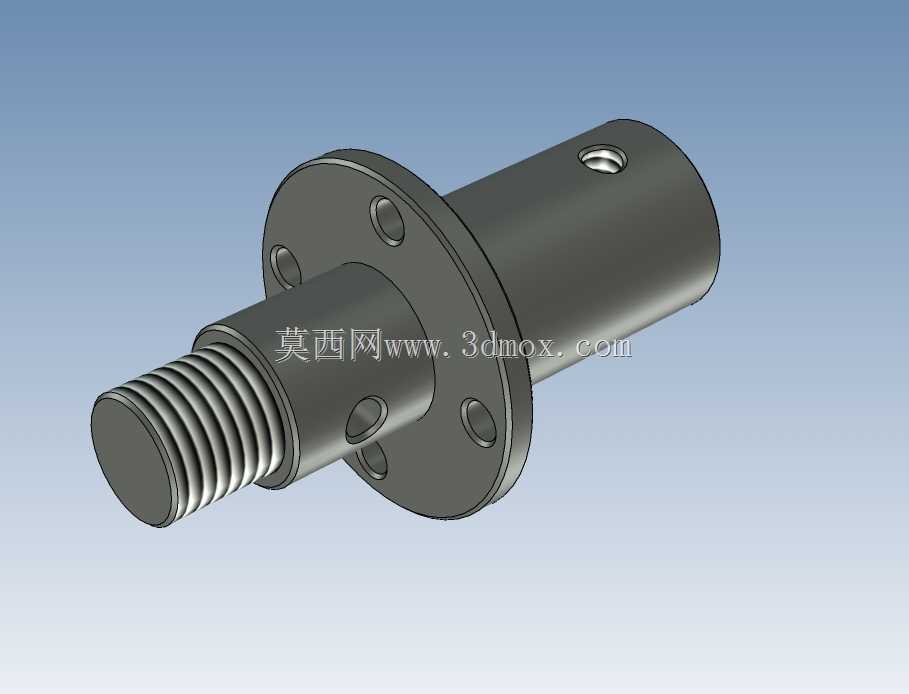

　　该构件属于典型的轴系连接与定位支撑零件，整体沿水平轴线呈阶梯回转形态，左端加工连续外螺纹段，中段设置圆形定位法兰盘，右端为光滑圆柱筒体，法兰盘与筒体端部分别布置径向销孔，可在装配后穿入锁紧销完成周向防转。从实际设备布局来看，这类零件常见于工装夹具的铰接支点、小型传动机构的转轴支撑、通讯设备架设调节组件以及非标自动化设备的连接工位，承担轴向拉紧、径向定位、载荷传递和部件相对位置约束的作用。左端螺纹段用于配合锁紧螺母，将相邻套件压紧在法兰端面；法兰盘上的多个沉孔可穿过紧固件，把轴体固定在机架立板或安装座上；右端光滑圆柱段则作为插接配合面，伸入对应套筒、支座或连杆孔内，形成回转或滑动配合。设计时首先要保证各段同轴度，螺纹段、

　　法兰外圆和右端圆柱面若出现轴线偏移，装配后会产生别劲、卡滞，长期受载还会引发配合面偏磨。法兰盘厚度需要根据轴向预紧力核算，过薄会在螺母锁紧后出现端面翘曲，过厚则增加整体重量和占用空间；盘面上的孔位采用圆周均布方式，能够让锁紧力均匀分布，避免局部应力集中。右端筒体上的径向小孔用于安装开口销、紧定螺钉或弹簧销，当外部套件套入圆柱段后，销体穿过套件与轴孔，既可以限制套件轴向脱出，也能在需要传递扭矩时阻止两者相对转动。法兰盘靠近螺纹一侧的孔位同样具备锁附功能，可根据安装方向选择从法兰侧穿入紧固件，适配不同朝向的机架布局。外形边界方面，零件最大外径集中在中段法兰盘，安装时需要在法兰两侧预留扳手操作空间，左端螺纹段长度要满足螺母旋合行程，

　　同时留出足够的螺纹啮合扣数，防止振动工况下螺母松脱；右端圆柱段的插入深度要与配合套筒长度匹配，销孔位置需避开套筒端面应力集中区域，保证销体受力截面完整。各阶梯过渡处采用小圆角处理，能够降低热处理和加载过程中的应力集中风险，螺纹末端可设置退刀槽，方便车削加工时刀具退出，也能让配合件端面贴合到位。右端圆柱内腔根据结构需求可做成盲孔形式，既减轻零件自重，也能容纳润滑脂或预留走线空间，外圆表面需要控制粗糙度，保证与衬套配合时运动顺畅。在整机装配逻辑中，该轴件往往作为两个功能模块之间的中间连接载体，法兰侧提供稳定的固定基准，圆柱侧提供活动或插接接口，螺纹侧提供预紧调节能力，三者结合后可消除装配间隙，提升机构刚性。建模过程中需重点还原螺纹牙型、法兰沉孔、径向销孔和各段阶梯直径，这些特征直接影响后续工程图出图、机加工艺制定以及干涉检查结果；装配校核时要确认螺母旋入路径无遮挡，销孔与配套零件孔位同轴，法兰端面与安装面完全贴合，避免出现点接触或局部悬空。
