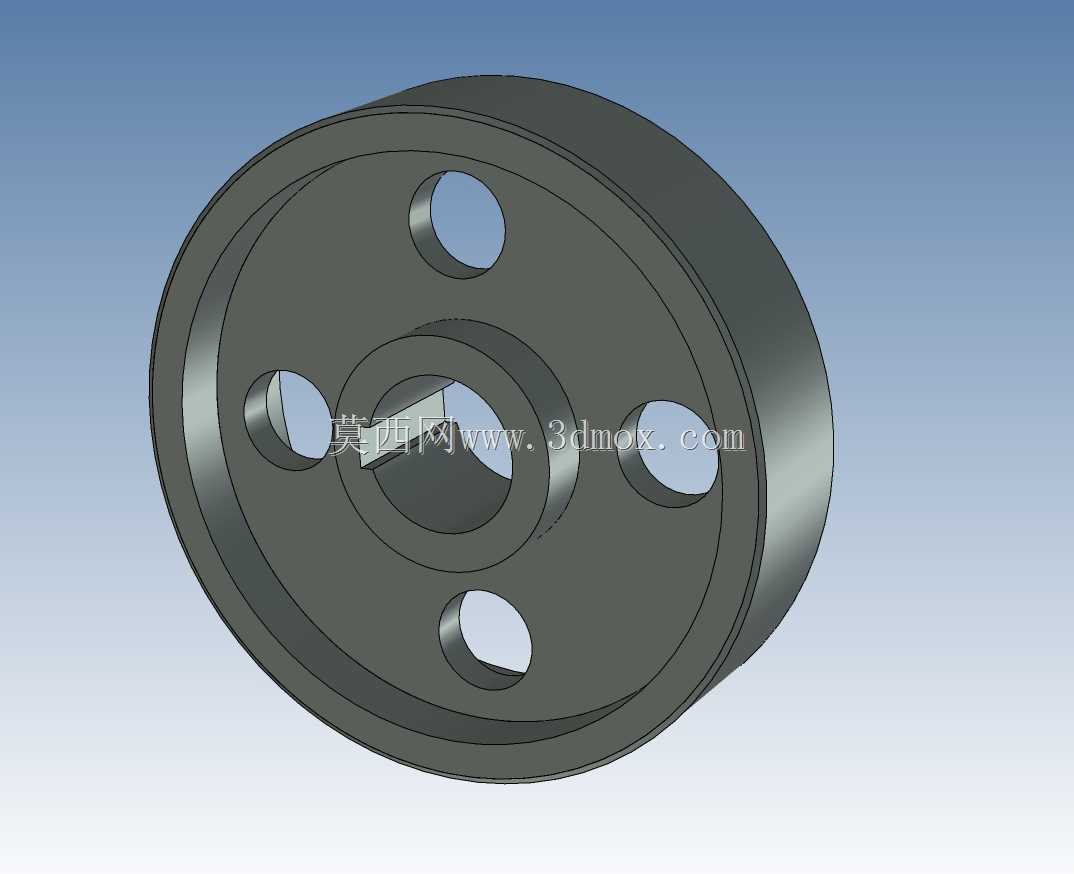

该零件为典型盘类传动连接件,整体呈短圆柱轮盘形态,主体由外缘环形筒体、前端辐板、中心轮毂三部分构成,结构紧凑,轴向厚度较小,径向轮廓以回转面为主,适合安装在传动轴端部,作为扭矩传递、部件对接或带轮/联轴器类基础构件使用。
从实际工程应用来看,这类盘件常见于轻工输送设备、小型传动机构、实验台架以及通用机械的轴端连接部位。工作时,动力经由转轴输入,中心孔与轴形成配合,键槽嵌入平键后限制盘件与轴之间的周向相对转动,从而把旋转运动和扭矩稳定传递到盘体;外缘圆柱面可作为带轮摩擦面、定位面或与其他轮系对接的基准面,前端辐板上的多个通孔则可用于穿装螺栓、连接外部构件,也可作为减重和观察孔使用。
结构设计上,零件采用“外圈—辐板—轮毂”一体化盘式布局。外缘设置较宽的环形轮缘,能够提高盘体刚性,并为外圆加工、装夹和可能的带传动接触提供连续圆柱面。前端辐板从轮毂向外缘平滑过渡,承担连接轮缘与中心轮毂的作用;辐板上沿圆周方向均匀布置多个圆形通孔,孔位围绕中心轴线分布,既减少材料用量、降低转动惯量,也便于装配时穿过紧固件或对内部轴端进行观察。中心部位凸起形成轮毂,轮毂内孔为主要安装基准,孔壁开设键槽,用于与平键配合;轮毂相对辐板有一定轴向凸出,可增加与轴的接触长度,改善支承和传力状态。
建模时应重点保证回转特征与孔系特征的位置关系。外圆、内孔、轮毂端面和轮缘端面同轴度要求较高,适合通过旋转特征生成主体轮廓,再在辐板面上建立圆周阵列孔。键槽属于装配关键结构,其宽度、深度以及相对内孔中心的位置需要与轴径和平键规格匹配;若用于正式传动,还应校核键槽侧壁挤压应力和轮毂薄弱截面厚度。辐板上的通孔边缘应根据加工方式设置合理过渡,避免孔边与轮毂、轮缘之间壁厚过小,导致铸造、注塑或切削加工后出现强度不足。
从安装边界看,盘件轴向装入轴端后,中心孔与轴形成间隙或过渡配合,端面可贴靠轴肩实现轴向定位;键装入轴槽与盘件键槽后,再通过轴端挡圈、锁紧螺母或端盖限制轴向窜动。辐板孔若用于螺栓连接,应预留扳手空间,并核对螺栓头或螺母与轮缘、轮毂之间的距离;若仅作为减重孔,则需控制孔边到内外轮廓的最小壁厚,保证高速旋转时应力分布均匀。
外形尺寸方面,盘体外径明显大于轴向宽度,属于薄型轮盘结构;中心轮毂孔径与轴径对应,轮毂外径大于内孔并向一侧凸起,形成足够的键槽承载区域。轮缘内侧面与辐板之间形成凹腔,可减轻质量并容纳轴端或连接件。设计人员在选型或改型时,可围绕轴径、键槽规格、外圆直径、辐板孔径和螺栓分布圆进行参数调整,以适配不同转速、扭矩和安装空间。
该结构的优势在于传力路径清晰:扭矩由轴经键传到轮毂,再通过辐板扩散至轮缘;均布孔降低质量,同时保持周向对称性,有利于旋转平衡。实际制造中,若采用金属切削工艺,可选用棒料经车削完成外圆、内孔和端面,再通过铣削或插削加工键槽,最后钻孔;若采用铸造或注塑成型,则应注意拔模斜度、壁厚均匀性和孔边加强。整体而言,该模型适合作为机械传动课程设计、设备轴端连接件设计以及盘类零件三维建模练习的参考结构。
