工业方管焊接承载机架结构设计

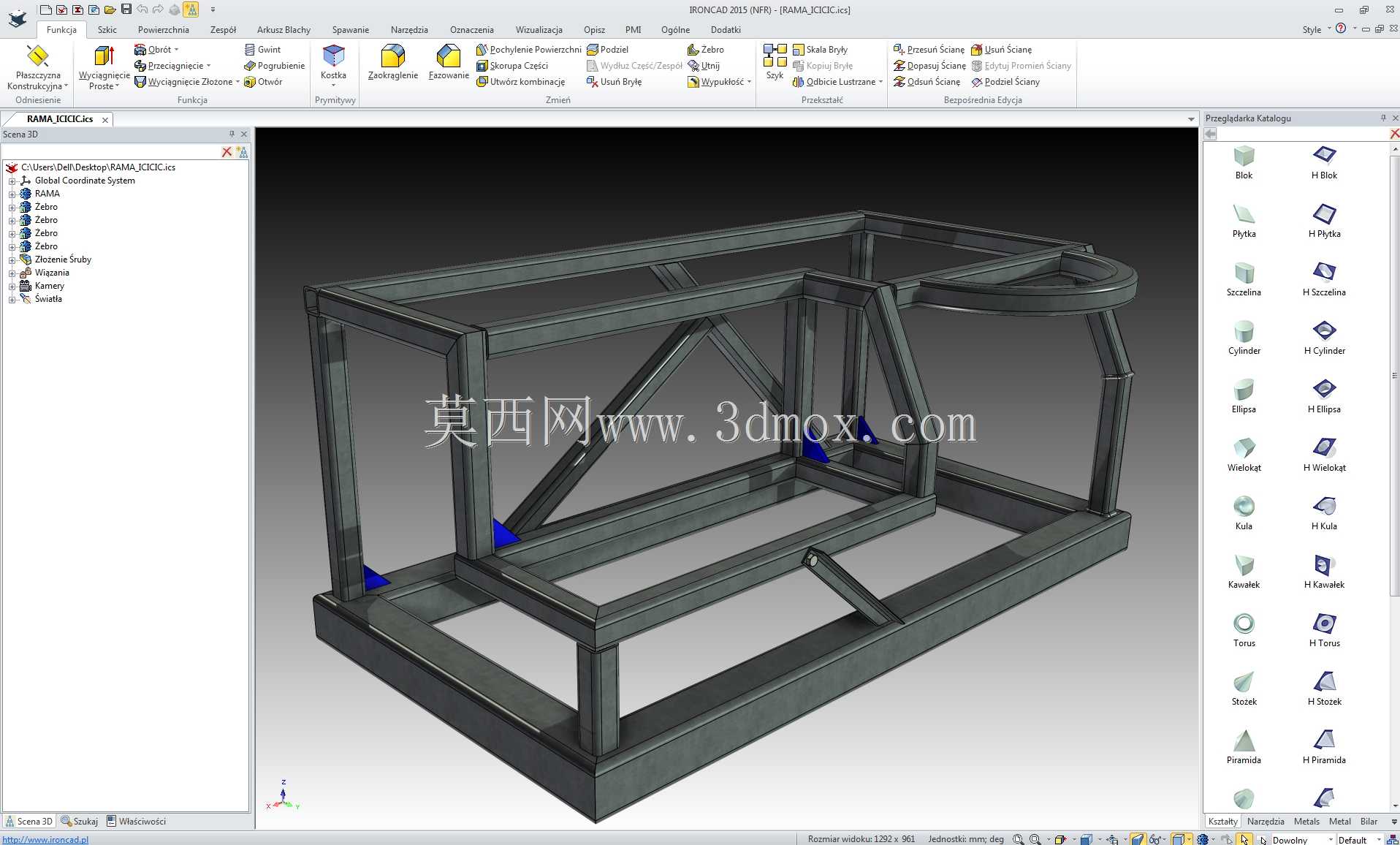

　　这套焊接机架采用矩形方管作为主体承力构件，整体为开放式框架布局，适用于中小型专用设备的底部承载与工位支撑场景。在车间实际布置中，这类结构常作为非标自动化工作站、小型装配工装、检测台架或者移动式加工辅机的基体，上方用于安装执行机构、电气柜、气动元件、定位夹具或者物料承载平台，下部留出的通透空间可以布置脚轮、调整支脚、拖链、线槽以及集屑容器。

　　框架的主受力路径沿底部四周闭合布置，底框采用较大截面的方管拼焊成矩形边界，承担整机重量并抵抗吊装、转运和落地时产生的扭转变形。底部前后方向设置多道横向衬管，既可以作为设备底板、安装板或者防护封板的连接基面，也能在机架受偏载时限制底框四边形的剪切变形。对于需要频繁移位的工位设备，底框四角预留的平面区域可直接焊接脚轮安装板，或者加工地脚固定板；若设备运行中存在振动，也可在对应位置加装减震垫铁，避免焊缝长期承受交变冲击。

　　上部框架根据功能分区进行了非对称设计。左侧区域保留较大的矩形内腔，适合放置控制箱、动力单元或者工件通行空间；中部斜向布置加强撑，把上框受到的竖向载荷传递到底框纵梁，减少悬臂部位的挠度。右侧端部设置圆弧过渡的环形管结构，该部位可作为回转部件避让区、操作手柄安装位或者圆形料道的支撑边界，相较直角拼焊，弯管过渡能够降低尖角处的应力集中，也让人员靠近操作时减少磕碰风险。

　　在杆件连接处理上，竖管与横管交接处采用相贯贴合后焊接的方式，关键节点可见三角形加劲板，用于承受机架推拉、起吊和设备启停时产生的局部弯矩。斜撑并非满布，而是依据受力方向选择性设置：底框内部斜撑主要抵抗平面扭转，侧框斜撑主要承担上部偏载，这样既能保证刚性，又不会过度增加重量和焊接量。实际制作时，方管下料需控制端面角度与长度公差，拼装阶段应先在工装平台上点固定位，反复核对对角线尺寸，确认底框平面度后再进行满焊，避免焊接热输入集中导致框架翘曲。

　　安装边界方面，机架外形呈长方台式布置，长宽方向以底框外轮廓为极限占用尺寸，高度由下部底梁到上部承托面确定。上部各横梁顶面可作为统一安装基准，加工附件时应优先以底框底面和上横梁顶面建立坐标，保证后续平台、夹具、护罩安装时的平行度。管线可以沿方管侧壁走线，利用管内空腔或者外侧线槽布置，使外观整洁并避免焊渣、工件锐边损伤线缆。

　　从维护角度看，开放式焊接框架没有封闭箱体带来的积液、积尘问题，焊后对节点进行打磨和防锈处理，再根据工作环境喷涂底漆与面漆，即可适应普通机加工、装配和检测车间的使用要求。若后续载荷增大，可在不改变外轮廓的前提下加厚主管截面、补装竖向支撑或在高应力节点增加肋板，使机架在刚度、重量和制造成本之间取得平衡。
