带键槽偏心盘式传动连接座

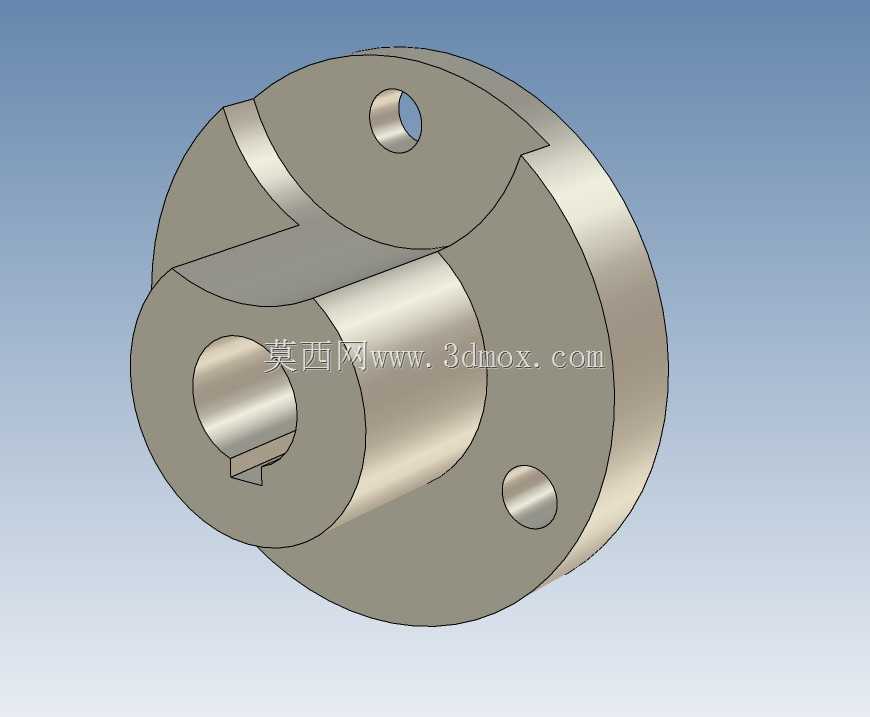

　　该零件属于回转类传动连接构件，整体采用盘座结合同轴套筒的一体化构型，在常规传动系统里承担扭矩传递、周向定位以及相邻部件铰接对位的作用，在轻工输送线、小型工装夹具回转工位、非标自动化摆臂驱动端都能见到同类结构的应用。从结构布局来看，主体一侧为大直径圆形法兰盘，盘体端面并非完整连续平面，而是开出两处对称的扇形缺口，缺口边缘做平直切削处理，这种开槽设计一方面削减了盘体整体自重，降低回转工况下的额外惯量，另一方面缺口空间可避让配套摆杆、拨叉的运动行程，避免装配后相邻运动部件发生运动干涉。法兰盘端面上分布两个小直径通孔，孔位沿盘体径向错开布置，两个孔的中心距经过匹配校核，可穿入锁紧销或者紧定螺钉，用来固定对接的端盖、限位拨片，

　　装配时销孔与对接件孔位同轴度偏差控制在0.05mm以内即可保证锁紧后无径向窜动。与法兰盘同轴延伸出的中空套筒是整个零件的核心配合部位，套筒内孔加工出标准平键槽，键槽的两侧面与孔轴线平行，工作时传动轴穿入内孔，平键嵌入轴上键槽与本零件键槽之间，依靠键的侧面承压传递旋转扭矩，相比单纯过盈配合的连接方式，键连接可传递更大的冲击载荷，同时拆装维护时无需大型压装设备，敲击取出平键即可分离零件与轴体。套筒外圆为光滑圆柱面，可作为配套轴承、衬套的安装基准面，加工时外圆与内孔的同轴度需控制在IT7级精度范围内，避免高速回转时出现偏心振动。法兰盘外缘做了小尺寸倒角处理，去除机加工产生的锐边毛刺，既避免装配操作人员被锐边划伤，

　　也能在对接装入配套支座孔时起到导向导入的作用。设计阶段建模时，先绘制回转主体的草图轮廓，通过旋转命令生成盘体加套筒的基础实体，随后在法兰端面绘制两个小孔的拉伸切除轮廓，完成通孔成型，再绘制扇形缺口的封闭轮廓，双向拉伸切除多余盘体材料，最后在内孔位置绘制平键槽截面，拉伸切除得到键槽结构，所有特征的建模顺序遵循先主体后局部、先成型后切除的逻辑，后续修改参数时可直接调整盘径、套筒长度、键槽宽度、小孔位置等驱动尺寸，快速衍生出适配不同轴径、不同安装间距的系列化变体零件。从安装边界来看，该零件的轴向总长度由套筒伸出长度与法兰盘厚度叠加组成，配套安装时法兰盘的后端面可抵靠在轴肩端面实现轴向定位，套筒外圆装入支座的支撑孔内，

　　两个端面上的小孔对应支座侧的销孔，装入定位销后即可限制零件自身的周向转动，扇形缺口留出的开放空间可容纳联动的曲柄滑块构件，当轴带动本零件回转时，盘侧的缺口边缘可拨动配套摆杆做周期性往复摆动，实现回转运动到直线间歇运动的转换。在实际工况校核中，盘体上的两个小孔所在的实体区域需要承受销钉传递的剪切力，建模时特意保留了孔位周边足够的壁厚，避免孔壁在交变载荷下出现开裂，内孔键槽的槽底与外圆之间的壁厚也经过强度验算，满足中低速传动场景下的扭矩承载需求，零件整体棱角处除装配配合面外都做了小圆角过渡，降低应力集中系数，提升交变载荷下的疲劳寿命。
