火车行走轮实体结构三维建模作品

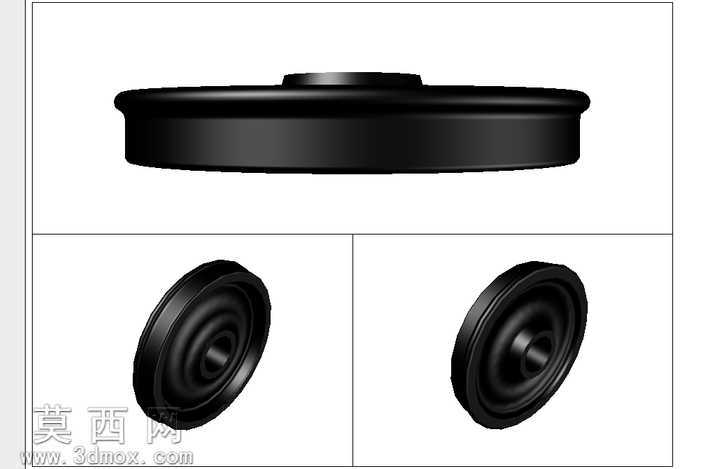

本作品为火车行走轮的三维实体建模成果，建模过程严格遵循火车轮的实际结构比例与工程设计规范，首先通过草图绘制勾勒出轮体的轴向截面轮廓，精准定位轮缘、踏面、轮毂、辐板各部分的尺寸边界，其中踏面的锥度参数完全匹配铁路车辆轮对的通用设计标准，轮缘的高度与厚度参数也符合实际运行的安全设计要求。建模阶段采用旋转凸台的基础特征生成轮体主体结构，对轮毂与车轴配合的内孔面做了精准的同轴度约束，保证轮体装配基准的精度；辐板部分根据实际承载需求做了合理的厚度过渡设计，在轮毂与轮辋的衔接位置做了圆弧过渡处理，还原真实构件的应力分散结构，避免应力集中带来的结构失效风险。材质渲染阶段，针对火车轮的铸钢材质特性，调整了金属材质的粗糙度、反射率参数，还原铸钢构件经过加工后的哑光金属质感，对踏面与轮缘的接触区域做了细微的材质差异处理，模拟实际运行中轮轨接触带来的表面质感变化，轮体表面的倒角、加工纹理都通过纹理贴图做了细致还原，让渲染效果更贴近真实的工业构件质感。结构设计上完整还原了火车轮的各部分功能结构：轮缘部分的凸起结构用于防止轮对脱轨，踏面的锥度设计适配列车过弯时的差速需求，轮毂的内孔结构预留了与车轴过盈配合的装配余量，辐板的曲面结构在保证整体结构强度的同时合理控制轮体自重，兼顾承载能力与轻量化需求。整个建模过程从工程实际出发，没有冗余的结构特征，所有尺寸参数都参考铁路车辆轮对的通用设计标准，既保证了模型的外观还原度，也具备结构层面的工程参考价值，可用于轨道交通相关的结构展示、装配模拟、原理演示等场景，模型的各部分特征都做了合理的参数化约束，后续可根据不同型号的轮对尺寸需求快速调整参数，适配不同的应用场景。
