涡轮增压器叶轮转子精密三维结构设计

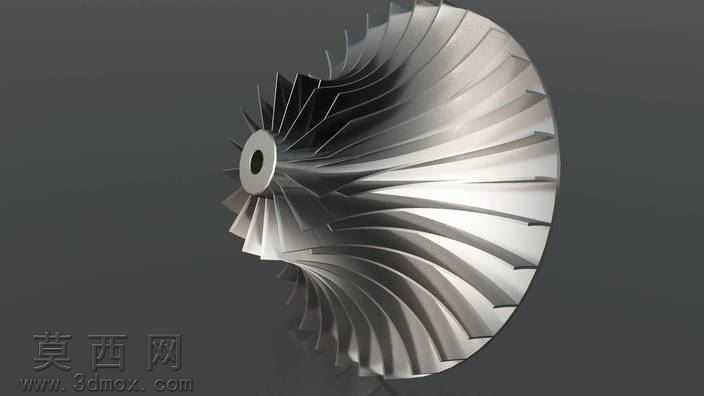

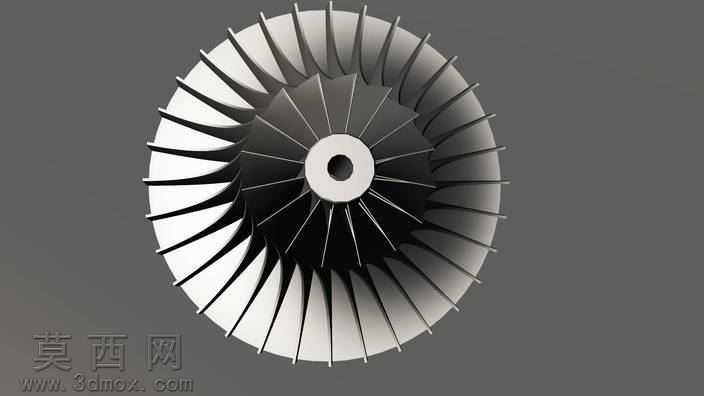

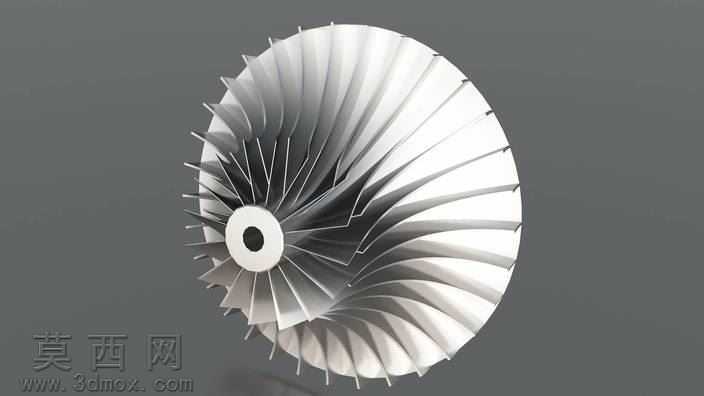

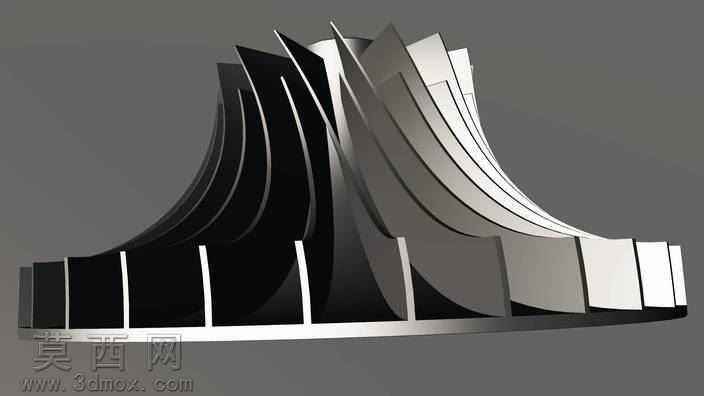

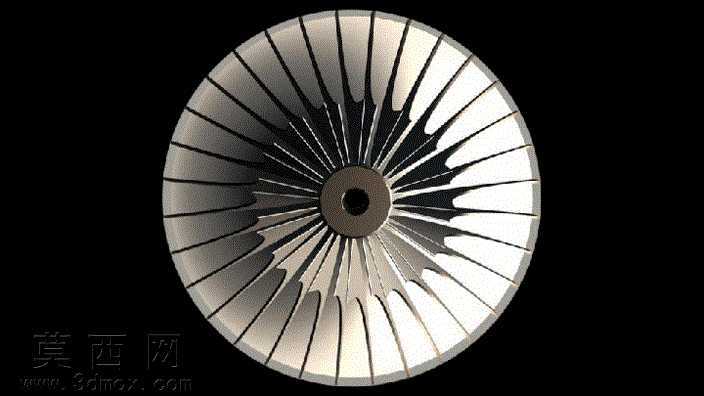

本作品为涡轮增压器核心转子部件的三维参数化建模成果，建模过程严格遵循涡轮增压器转子的实际工程设计逻辑，以中心轮毂为基准特征展开全结构构建。首先完成中心定位轴孔的特征创建，精准匹配转子与转轴的装配公差要求，轴孔边缘做倒角工艺处理，避免装配过程中出现应力集中与装配干涉问题。轮毂部分采用变曲率回转曲面设计，从中心安装区域向外平滑过渡至叶片根部，曲面曲率经过反复校核，保证高速旋转工况下的应力均匀分布，降低结构疲劳风险。叶片部分是本次建模的核心难点，共包含数十片径向均匀排布的涡轮叶片，每片叶片采用翼型截面轮廓设计，从叶根到叶顶存在连续的扭角变化与厚度渐变，建模时通过多截面放样、曲面拟合的方式完成叶片实体构建，严格控制叶片型面的轮廓度误差，保证气流流经叶片时的气动效率符合设计要求。叶片与轮毂的衔接位置做圆角过渡处理，消除直角连接带来的应力集中隐患，提升转子整体的结构强度。完成整体实体建模后，对模型进行了真实感材质与渲染设置，主体金属部件赋予高温合金材质属性，调整金属粗糙度、反射率参数，还原涡轮转子在实际工作环境下的金属质感；渲染阶段采用三点布光方案，主光突出叶片的曲面轮廓与扭角特征，辅光消除叶片间的阴影死角，补光勾勒轮毂与轴孔的结构细节，最终渲染效果清晰展现转子的整体结构与细节特征。建模过程中同步完成了结构干涉检查与动平衡初步校验，所有叶片沿中心轴呈圆周等角度分布，单叶片质量与质心位置保持一致，保证转子在高速旋转时的动平衡性能，满足涡轮增压器高转速工况的使用需求。模型整体结构完整，细节还原度高，可用于涡轮增压器的结构展示、气动仿真分析、装配工艺验证以及相关教学演示场景，为动力系统增压部件的设计优化提供可靠的三维数字模型基础。
