矿山浮选三槽分选单元结构设计

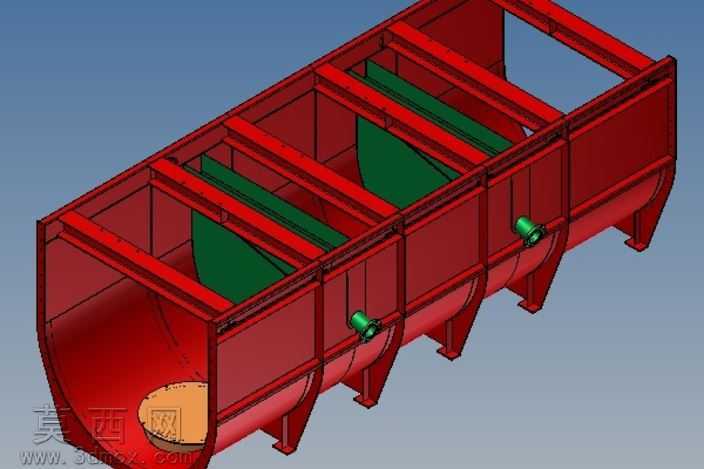

本模型采用Autodesk Inventor完成全参数化三维建模，整体为三槽串联式浮选单元结构，建模过程严格遵循选矿浮选设备的实际生产尺寸比例，对槽体框架、内部导流结构、侧边给矿组件、底部支撑脚座等部件进行了1:1结构还原。建模阶段首先搭建整体钢制框架的基准骨架，采用焊接钢结构的建模逻辑，通过拉伸、凸台、切除等基础特征完成外部槽壳的成型，槽体底部设计为圆弧过渡结构，可有效减少矿浆沉积死角，提升矿浆循环流动性。内部的绿色导流隔板采用曲面建模完成弧面造型，精准还原浮选槽内的矿浆导流路径，隔板与槽体侧壁的安装位置预留了标准装配间隙，符合实际设备的装配公差要求。侧边的绿色充气接口采用回转类特征建模，还原了充气装置与槽体的连接法兰结构，接口位置匹配三槽独立充气的工艺需求，可实现各槽体充气量的独立调节。渲染阶段采用实体材质赋予方案，外部槽体框架赋予红色防锈漆金属材质，还原矿山设备的工业涂装效果，表面添加细微的漆面颗粒质感提升真实度；内部导流部件赋予耐磨橡胶材质，呈现深绿色哑光耐磨质感；端部给矿口部件赋予耐磨铸钢材质，呈现金属切削后的哑光金属质感；底部支撑脚座赋予焊接钢结构材质，添加焊缝细节特征提升结构真实感。整体装配采用自下而上的装配逻辑，所有部件通过同轴、重合、距离等标准装配约束完成定位，无多余干涉部件，可直接用于工程图导出、结构受力仿真、选矿工艺演示等场景。设计思路围绕浮选作业的矿流路径展开，三槽串联的结构可实现粗选、扫选、精选的连续作业流程，槽体内部的弧面导流结构可有效分散上升气泡，提升矿粒与气泡的碰撞概率，侧边的充气接口位置经过优化，可使充入的空气均匀分散到槽体各区域，底部的支撑脚座采用等间距排布，可保障满负荷工况下的结构稳定性，整体结构完全符合矿山浮选设备的实际设计规范，可作为选矿设备设计、教学演示、工艺方案展示的参考模型。
