矿用液压主节盾支持护装置三维设计

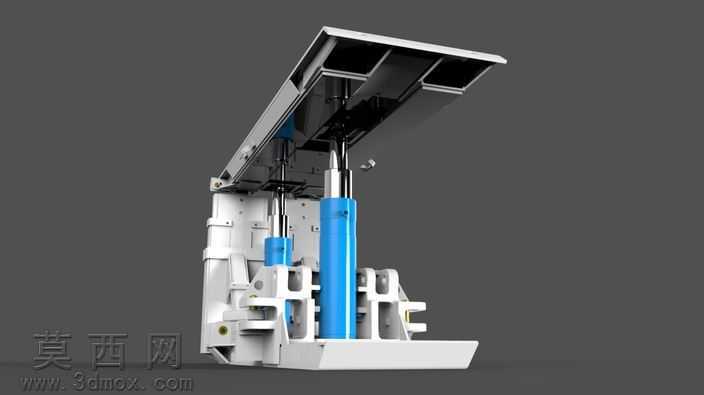

本作品为矿用综采工作面主节盾支持护装置的三维建模成果，建模过程严格遵循井下支护设备的工程设计规范，首先通过参数化草图绘制完成底座、顶梁、掩护梁等核心承载部件的轮廓定义，基于实体拉伸、切除、布尔运算完成主体金属结构的基础造型，针对铰接耳座、推移连接位等受力关键部位做了局部特征细化，还原了实际加工中的倒角、焊接坡口、安装孔位等工艺细节。模型的液压支撑单元采用分层建模逻辑，分别构建了一级液压缸缸筒、二级活塞杆、密封端盖、导向套等子部件，按照液压支架的实际装配约束完成同轴心、重合配合，还原了立柱的伸缩行程结构，同时对侧护板、调架千斤顶等附属机构做了完整的结构还原，确保各活动部件的运动逻辑与真实设备一致。材质渲染阶段，主体承载钢结构采用哑光深灰金属材质，添加了细微的喷砂纹理与磨损质感，模拟井下设备长期使用的金属表面状态；液压立柱的缸筒部分采用亮蓝色工业漆面材质，活塞杆部分采用高抛光镀铬金属材质，搭配高反射环境贴图还原镀铬层的镜面反光效果；铰接销轴、连接螺栓等标准件采用镀锌亮银色金属材质，不同材质的粗糙度、金属度参数经过反复调试，区分出不同部件的视觉质感差异。设计思路上，该模型针对倾角35°-90°的急倾斜煤层开采工况做了结构适配，顶梁采用整体箱型焊接结构提升抗冲击载荷能力，掩护梁的弧度设计兼顾了落矸滑落导向与作业空间防护需求，双立柱的排布方式优化了偏载工况下的受力分布，侧护机构的预留结构可实现相邻支架的密封衔接，避免采空区矸石窜入作业空间，整体建模过程完全匹配井下支护设备的力学设计要求，可用于综采工作面布置演示、支护结构受力仿真、设备操作培训等场景。
