简易履带式坦克结构三维建模作品

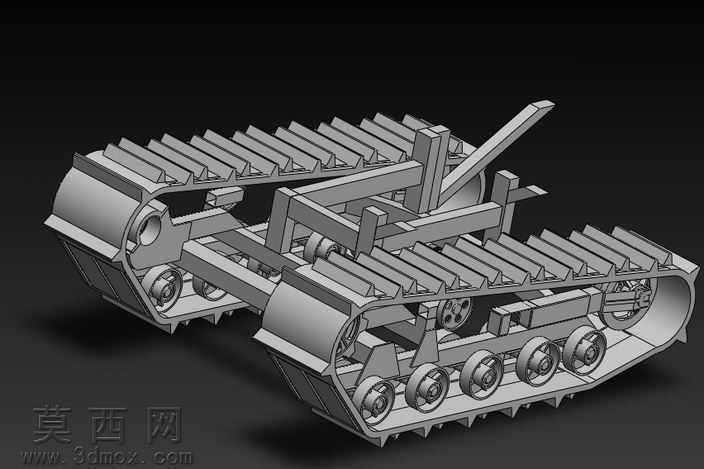

本作品为履带式坦克的简化结构三维建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的装配设计思路完成整体搭建。首先针对履带行走系统进行参数化建模，逐一对驱动轮、负重轮、诱导轮、履带板等核心零件进行草图绘制与特征构建：驱动轮通过齿形轮廓拉伸、阵列完成齿部结构，保证与履带板啮合位置的尺寸匹配；负重轮采用回转特征构建轮体主体，附加轮轴安装位的凸台与孔位特征，还原真实负重轮的装配逻辑；履带板以单节板件为基础，通过连接销孔、啮合齿、接地齿的分步特征创建，再利用线性阵列与路径配合完成整条履带的环形装配，确保履带与各轮体的配合间隙符合机械运动逻辑。上部车体结构采用框架式简化设计，通过矩形型材的拉伸、切除、装配组合，还原坦克车体的承载结构布局，同时预留了上部武器架的安装位，以倾斜杆件模拟炮管的安装基座，兼顾结构辨识度与建模简洁性。材质与渲染阶段，整体模型赋予金属哑光材质，调整金属粗糙度与反光参数模拟钢制零件的质感，对履带接地齿、轮体接触面做轻微的磨损质感处理，增强模型的真实感；渲染环境采用深色渐变背景，搭配定向光源打亮模型主体结构，通过阴影效果突出各零件的层级关系与装配间隙，清晰展现框架结构的空间布局与行走机构的传动逻辑。设计过程中重点验证了履带与轮组的运动干涉问题，通过装配体干涉检查功能逐一排查零件间的重叠问题，调整轮体间距与履带板长度参数，保证虚拟装配状态下行走机构可实现顺畅的转动模拟，整体模型在简化非核心外观细节的同时，完整保留了履带式坦克行走系统与车体承载结构的核心机械特征，适合作为机械结构实践教学的参考案例，帮助理解履带式行走机构的组成与装配逻辑。
