16mm规格舌形锁紧垫圈结构设计

　　在重型传动设备的螺纹连接防松场景里，舌形锁紧垫圈是不可替代的小尺寸关键零件，尤其是在存在持续振动、交变载荷的工况下，普通平垫加弹垫的组合往往无法满足长期防松要求，这类带多舌结构的锁紧垫圈，就是针对这类严苛工况设计的。这款适配16mm安装规格的舌形锁紧垫圈，核心作用是配套圆螺母使用，通过垫圈上的内舌卡入轴类零件的预留键槽内，外舌在圆螺母拧紧后弯折卡入螺母的对应槽口，彻底锁死螺母与轴的相对转动，避免设备运行过程中螺母受振动影响出现回松退扣的问题。

　　从实际应用场景来看，这类垫圈最常出现在变速器输出轴、轴承端盖固定、重载传动轴的圆螺母锁紧位置，比如商用车变速器的轴承定位、工业减速机的输入输出轴锁紧、机床主轴的轴向定位结构里，都能看到这类零件的身影。很多维修场景里，一旦原有垫圈出现舌片断裂、变形失效的情况，若没有适配的备件，往往会导致维修工作停滞，毕竟螺纹连接一旦出现松脱，轻则导致设备异响、定位精度下降，重则会引发轴系窜动、齿轮打齿甚至更严重的设备故障。

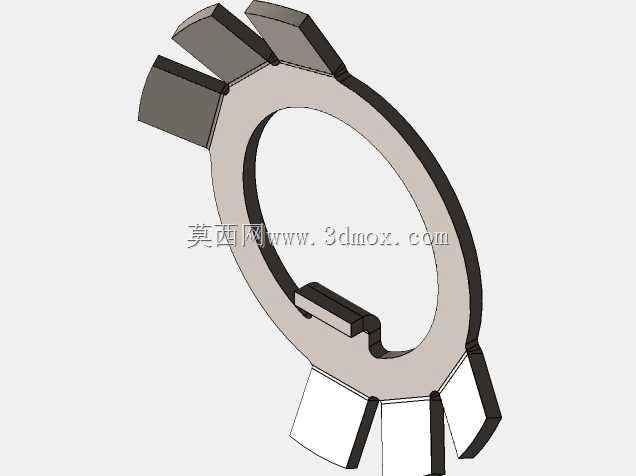

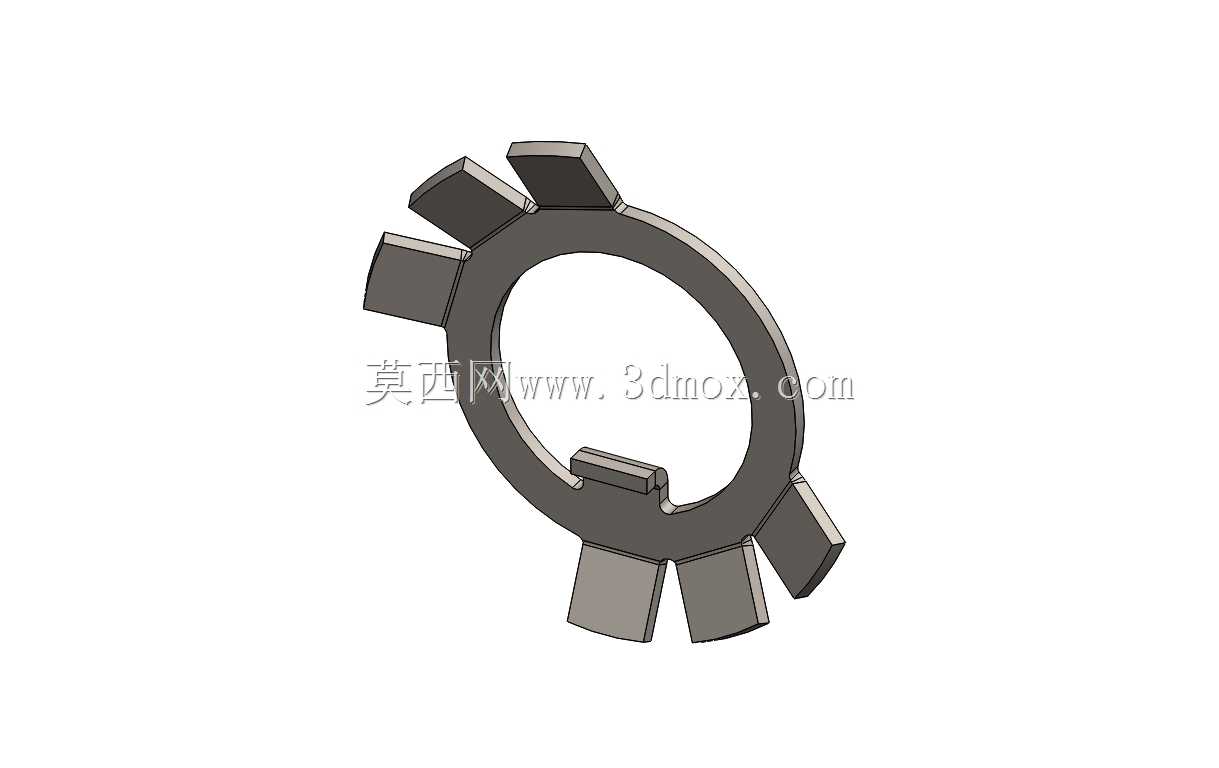

　　从设计思路上看，这款垫圈采用多外舌的结构布局，相比单舌或双舌垫圈，能够适配圆螺母上不同角度的槽位，安装时不需要反复调整螺母的拧紧角度来对齐舌片，只要螺母拧紧到规定力矩后，选择距离最近的外舌弯折卡入即可，大幅降低了现场安装的操作难度。内舌的尺寸与轴上的预留槽做了间隙配合设计，既保证安装时能顺利卡入槽内，又不会因为间隙过大导致垫圈本身出现周向窜动，影响防松效果。垫圈的整体厚度根据16mm规格对应的锁紧力矩做了匹配，既保证舌片有足够的强度，在弯折过程中不会出现断裂，又能在长期受载情况下保持足够的夹持力，不会因为材料蠕变导致防松失效。

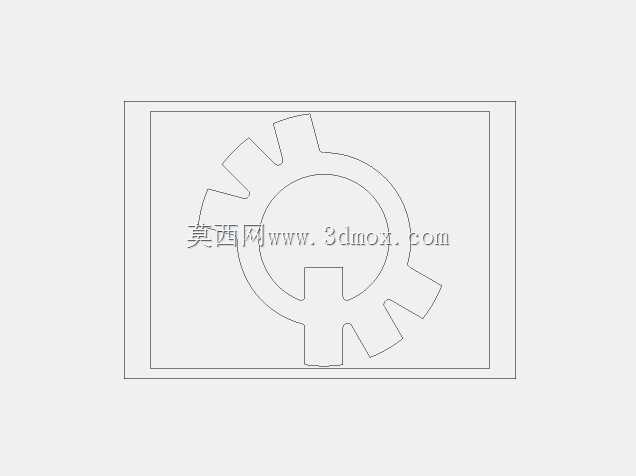

　　从外形尺寸与安装边界来看，这款垫圈的内孔直径适配16mm的轴径，内舌的突出尺寸刚好匹配标准轴槽的深度，不会因为舌片过长导致安装时与轴槽底部发生干涉，也不会因为舌片过短导致卡接深度不足，在受载时出现舌片滑脱的问题。外舌的分布角度对应标准圆螺母的槽位间距，每个外舌的宽度与螺母槽的宽度做了适配，弯折后能完全嵌入槽内，不会出现舌片突出螺母外圆、与周边相邻零件发生刮碰的情况。垫圈的外圆尺寸控制在对应圆螺母的外径范围内，安装后不会超出螺母的轮廓边界，不需要额外预留更大的安装空间，能够适配结构紧凑的轴系布局。

　　材料选用上，这类垫圈一般采用低碳钢冲压成型后做表面氧化处理，既保证足够的韧性满足弯折要求，又有足够的硬度抵抗长期的挤压磨损，在交变载荷作用下不会出现早期疲劳断裂。在三维建模过程中，需要重点关注每个舌片的折弯圆角设计，避免尖角导致的应力集中，同时要保证所有舌片的位置度公差，确保安装时内舌能顺利对准轴槽、外舌能顺利对准螺母槽，不会出现安装卡滞的问题。很多新手建模时容易忽略舌片与本体连接位置的圆角，导致实际生产出来的零件在弯折时容易从根部断裂，这也是这类小零件建模时最需要注意的细节。

　　在设备选型匹配时，除了确认轴径尺寸，还要确认配套圆螺母的槽宽、槽深参数，保证垫圈的外舌尺寸与螺母槽完全适配，同时要确认轴上预留的卡槽宽度、深度与内舌尺寸匹配，避免出现安装干涉。这类垫圈属于一次性使用的防松零件，每次拆卸螺母后都需要更换新的垫圈，因为弯折过的舌片已经产生塑性变形，再次使用会出现断裂、卡接不牢的问题，无法保证防松效果。在装配过程中，需要先将垫圈套入轴上，确认内舌完全卡入轴槽后再拧入圆螺母，待螺母拧紧到规定力矩后，再用工具将对应的外舌弯折贴紧螺母的槽侧面，保证舌片与螺母槽完全贴合，没有间隙，这样才能起到可靠的防松作用。
