Unimog404收音机箱口与燃油箱盖结构

　　在越野特种车辆的改装与零部件复刻场景中，这类兼顾收音机箱顶部开口覆盖与燃油箱密封功能的盖体结构，是老款Unimog车型整备过程中经常需要自主复刻的典型零部件。很多服役年限较长的Unimog404车型，会出现原车收音机箱开口盖板丢失、燃油箱盖密封失效的问题，这类零部件如果采购原厂替换件不仅周期长，部分停产批次的配件甚至已经无法通过正规渠道获取，因此通过三维建模复刻、结合3D打印与激光切割工艺自制配件，是越野车辆维修、老车整备领域非常实用的解决方案。

　　从实际使用场景来看，该盖体需要同时适配两类安装边界：一类是驾驶室内收音机箱的顶部开口，这类开口位于驾驶舱内饰区域，不需要承受燃油浸泡与户外雨水冲刷的极端工况，但需要与内饰开孔轮廓完全匹配，安装后表面平整无凸起，避免影响驾驶舱内的操作空间；另一类是底盘外侧的燃油箱加注口，这类安装位需要长期承受户外颠簸、雨水冲刷、燃油蒸汽腐蚀，对密封性能、连接可靠性的要求远高于内饰盖板，该结构通过共用主体盖体的设计，仅更换配套密封件与连接卡扣即可实现两类场景的适配，大幅减少了零部件的种类，降低了自制加工的难度。

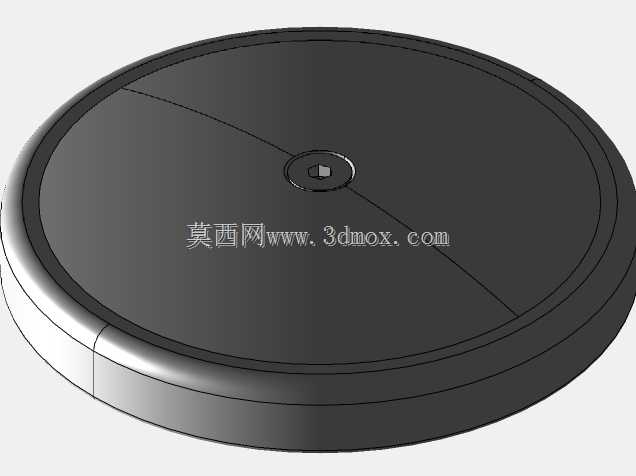

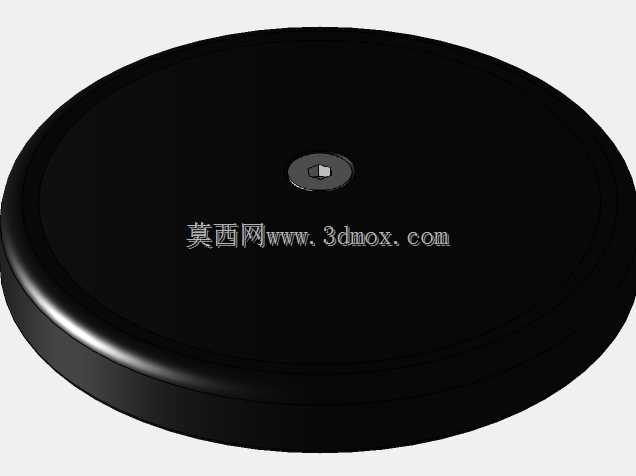

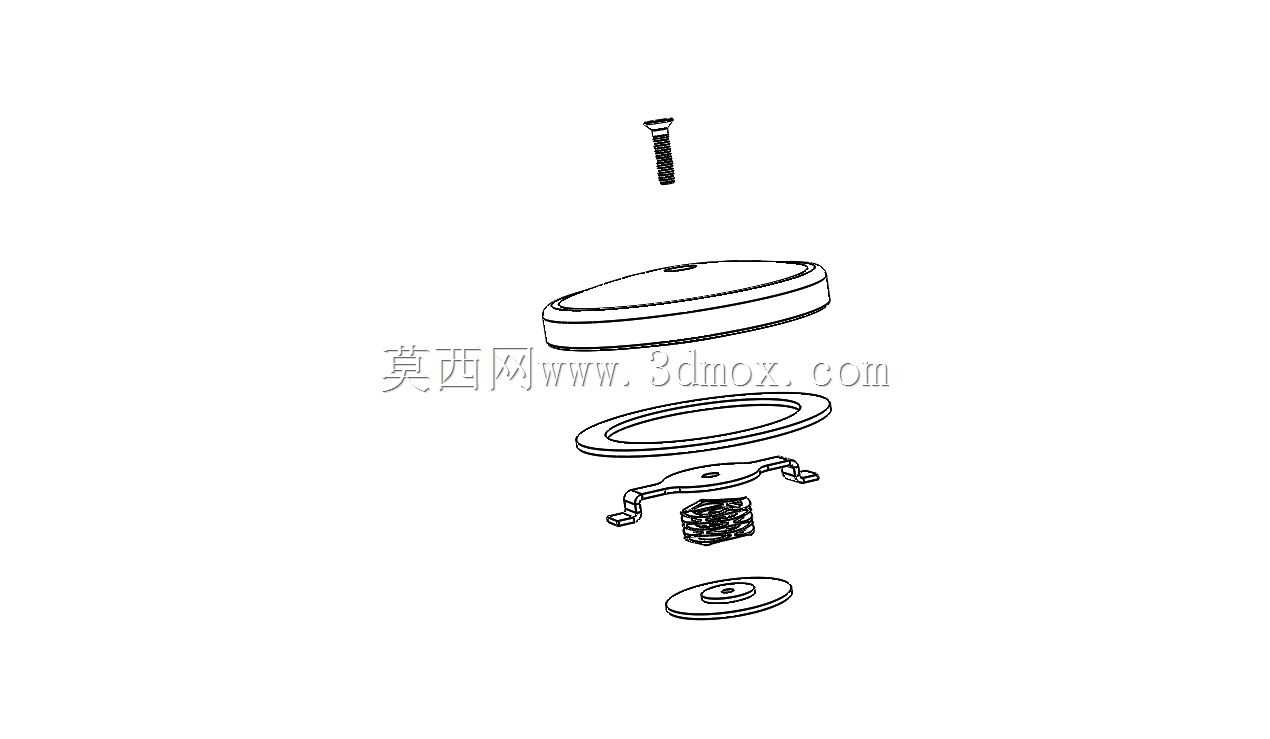

　　从结构设计思路来看，整套组件采用分层堆叠的装配逻辑，最上层为椭圆形的主体盖面，盖面边缘做了小弧度的圆角过渡，避免尖锐边缘划伤操作人员，盖面底部预留了环形密封槽，用来安装适配不同场景的密封垫圈：适配燃油箱时选用耐油橡胶材质的平垫圈，保证燃油蒸汽不会泄漏，同时阻挡外部雨水、灰尘进入油箱；适配收音机箱开口时选用普通发泡橡胶垫圈，弥补内饰开孔的加工公差，减少车辆行驶过程中盖体与安装面板碰撞产生的异响。密封垫圈下方设置了弹性锁紧卡扣，卡扣采用带折弯的弹片结构，安装时将卡扣对准安装孔位按压盖体，弹片受力收缩穿过开孔后自动回弹，卡在安装面板的背面，不需要额外的工具即可完成快速拆装，卡扣的弹片厚度根据3D打印与激光切割的加工特性做了优化，采用激光切割冷轧钢板制作卡扣时，1.2mm厚度的弹片即可提供足够的锁紧力，同时保证反复拆装不会出现塑性变形；如果采用3D打印尼龙材质制作卡扣，将厚度调整为2mm即可达到同等的锁紧强度，适配不同的自制加工条件。

　　锁紧结构的中心位置设置了压紧弹簧，弹簧套在中心连接螺杆上，上端顶住主体盖面的底部凹槽，下端压住卡扣的安装基座，当盖体处于锁紧状态时，弹簧持续提供向下的压紧力，让密封垫圈始终处于被压缩的状态，补偿车辆行驶过程中颠簸产生的结构间隙，避免盖体出现松动、密封失效的问题。整套组件的紧固件只有一根中心螺杆，螺杆头部做了沉头设计，安装后完全埋入盖体表面的沉孔内，不会突出盖面影响外观与使用，螺杆下端穿过卡扣基座、弹簧、密封垫圈后，用一个薄型圆形锁紧垫片固定，垫片的直径大于安装面板的开孔直径，安装后垫片卡在开孔下方，与弹片卡扣形成双重锁紧保险，即使在极端越野颠簸场景下弹片出现松脱，中心的锁紧垫片也能保证盖体不会完全脱落，避免出现油箱盖丢失、收音机箱内部进灰的问题。

　　从安装边界尺寸来看，主体盖面的椭圆轮廓完全匹配Unimog404原车的两类开孔尺寸，长轴长度控制在120mm，短轴长度为85mm，盖面总厚度（含沉孔深度）为8mm，安装后突出安装面板的高度仅为5mm，不会占用过多的外部空间；密封垫圈的内外径与盖体底部的密封槽完全匹配，装配后垫圈突出盖体底部2mm，压缩量控制在1mm即可达到理想的密封效果，不会因为压缩量过大导致盖体无法完全压平，也不会因为压缩量不足出现密封缝隙。中心螺杆的长度根据不同安装场景的面板厚度做了适配调整，适配1.5mm厚的内饰面板时螺杆总长度为22mm，适配3mm厚的燃油箱加注口面板时螺杆总长度为25mm，自制时只需要更换对应长度的标准螺杆即可，不需要调整其他零部件的尺寸，所有非标准结构件都可以通过3D打印或者激光切割加工，不需要开模制作，非常适合小批量的自制维修场景。

　　在实际装车验证过程中，该结构的密封性能完全满足户外越野的使用需求，在高压水枪冲洗、暴雨天气行驶的场景下，燃油箱位置没有出现进水渗漏的问题，收音机箱位置的盖体在连续颠簸路面行驶时也没有出现松动异响，拆装过程只需要徒手按压旋转即可完成，不需要借助扳手等工具，日常检查、加油操作都非常便捷。同时由于零部件数量少，结构简单，加工精度要求不高，即使是普通的维修爱好者，只要具备基础的三维建模能力与桌面级3D打印设备，就可以完成整套零部件的制作，不需要依赖专业的机加工设备，非常适合老车修复、特种车辆改装领域的小批量配件自制需求。
