SKF润滑系统90度弯角高压软管接头

　　在集中润滑系统的管路布设场景里，这类90度弯角管柱是解决狭小空间管路转向、规避设备结构干涉的核心连接件，主要适配高压润滑软管的自安装作业，常见于冶金产线设备、风电齿轮箱润滑回路、大型工程机械润滑点位的管路搭建环节。从实际使用工况来看，润滑系统工作时管路内会持续输送高压润滑脂，工作压力通常覆盖10-40MPa区间，部分重载工况下还会伴随设备运行带来的持续振动，这就要求接头本体既要具备足够的结构强度抵御高压冲击，也要有合理的外形结构抵消振动带来的管路应力集中。

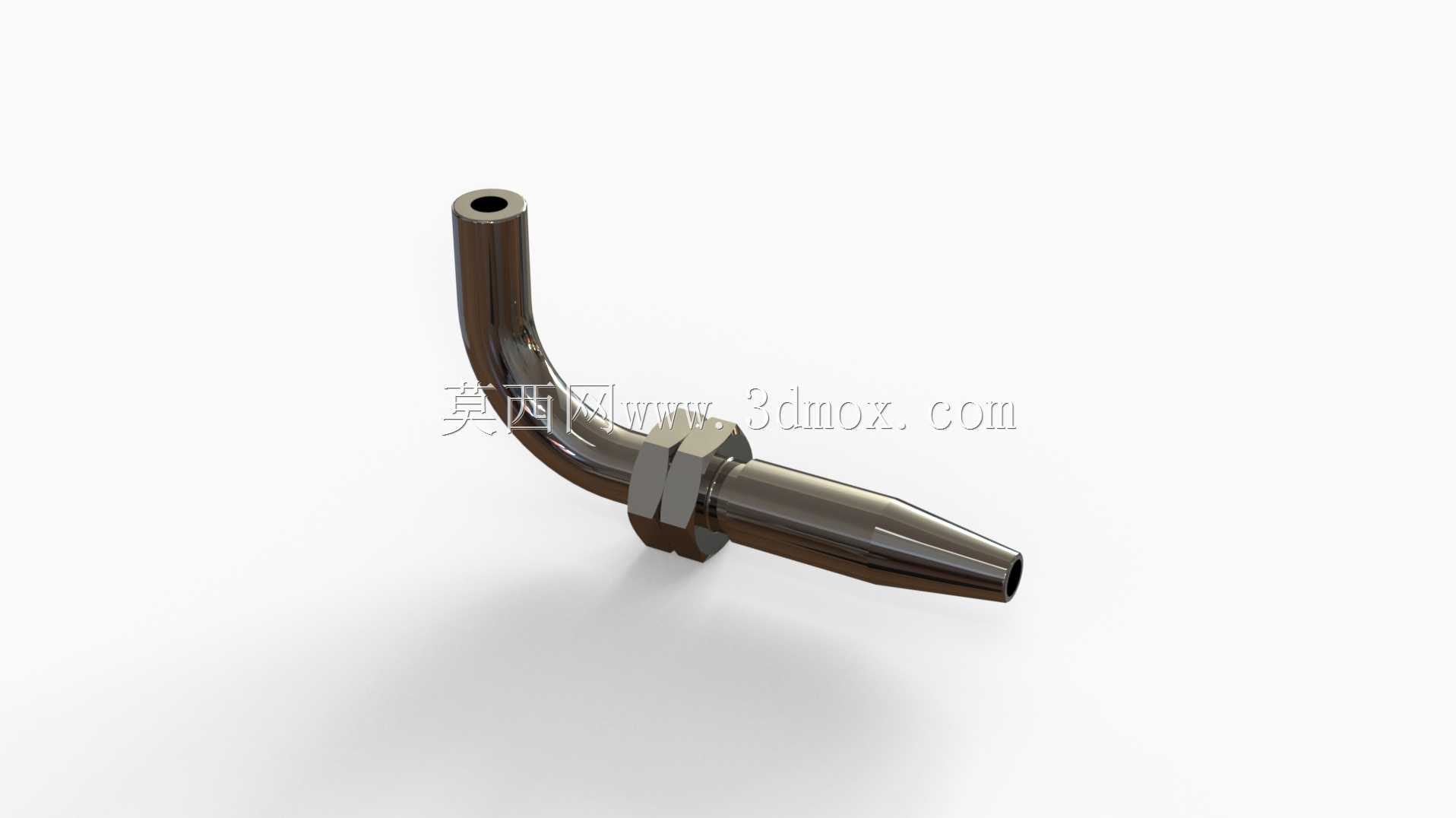

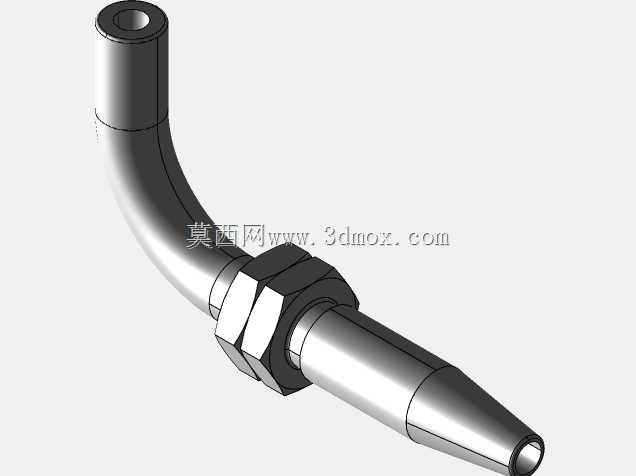

　　该接头采用一体式弯锻结构设计，90度弯折段做了大圆弧过渡处理，没有直角应力死角，避免高压介质长期冲刷弯折位置造成的内壁疲劳损伤，同时弯折处的圆弧曲率经过匹配计算，不会出现润滑脂流动死区，保障润滑介质输送过程的压力损失控制在合理区间。接头一端为插管式结构，表面做了多级倒刺环槽设计，安装时将高压软管套入该端后，通过卡箍压合即可实现可靠密封，倒刺结构可以防止设备运行振动时软管从接头处滑脱，即使在压力脉冲反复作用下也能保持连接稳定性；另一端为外锥面插接结构，对接设备端的润滑接口时，锥面配合可以实现金属硬密封，无需额外加装密封垫片即可耐受高压润滑脂的渗透，适配SKF标准润滑分配器、润滑泵出口的接口尺寸。

　　从安装边界来看，接头弯折后的两个轴向尺寸经过精准控制，安装时不需要额外预留过大的操作空间，在设备内部管路排布密集的区域，比如机床主轴润滑回路、轧机轴承座润滑点位这类空间局促的位置，90度的转向结构可以让软管顺着设备内壁自然排布，避免软管出现过度弯折造成的通径缩窄、管路过早疲劳开裂的问题。接头中部设计有一体式六角拧动台，安装时可以用标准开口扳手直接卡持该位置施加扭矩，不需要额外夹持接头本体的光滑段，防止安装过程中夹伤接头表面影响密封性能，拧动台的对边尺寸符合通用五金工具的标准规格，现场维护时不需要配备专用工具即可完成拆装作业。

　　设计这类接头时，首先要匹配润滑系统的介质特性，润滑脂本身带有一定的黏度，管路内壁的粗糙度需要控制在合理范围，降低介质流动阻力，同时接头的通径尺寸要和对接软管的内径完全匹配，避免通径突变造成的压力波动；其次要考虑管路安装后的受力情况，90度弯角位置是应力集中的高发区域，结构建模时需要对弯折段做壁厚加厚处理，通过有限元分析模拟高压脉冲、振动载荷下的应力分布，确保薄弱位置的强度安全系数满足工况要求；另外接头的插接段长度、倒刺的间距和深度都要和常用高压润滑软管的参数匹配，既要保证安装后软管的套接深度足够，也要避免倒刺过深割伤软管内层造成泄漏隐患。

　　在实际设备运维过程中，这类弯角接头的使用频率很高，尤其是在改造现有设备润滑回路的时候，经常会遇到原有管路走向和新增部件干涉的问题，采用标准90度弯角接头可以快速调整管路走向，不需要重新定制长距离管路，大幅降低现场改造的工作量。接头的金属表面做了防锈钝化处理，可以适应车间内的潮湿、多油污环境，长期使用不会出现表面锈蚀影响拆装的问题，外露的金属表面硬度经过处理，安装时扳手卡持不会轻易出现棱角变形，保障多次拆装后的结构完整性。
