旋转线性转换复合齿轮传动结构

项目分类:齿轮 发布时间:2021-11-27 ID:409049
  • 旋转线性转换复合齿轮传动结构
  • 旋转线性转换复合齿轮传动结构
  • 旋转线性转换复合齿轮传动结构
  • 旋转线性转换复合齿轮传动结构
  • 旋转线性转换复合齿轮传动结构
  • 旋转线性转换复合齿轮传动结构

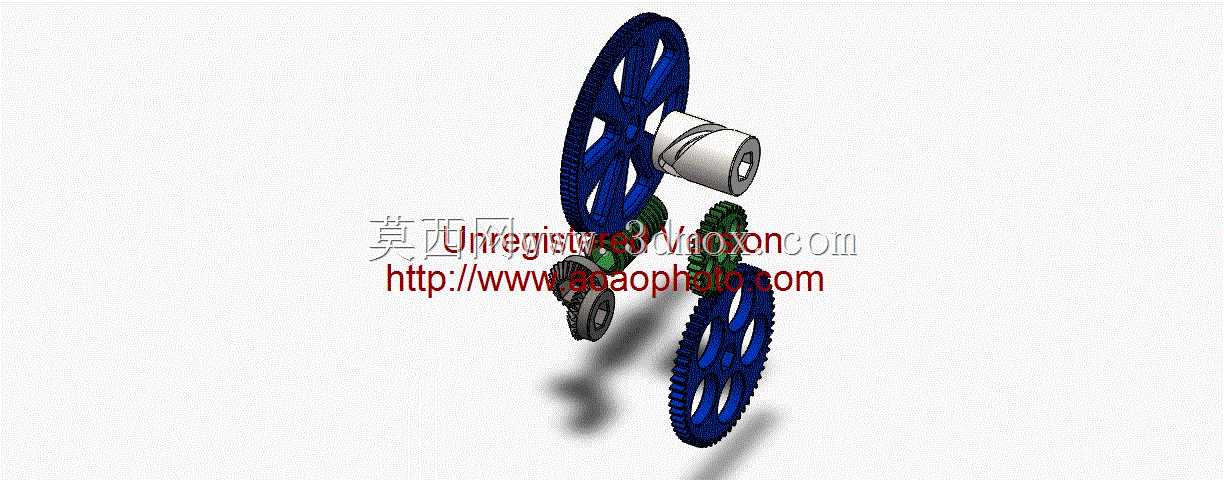

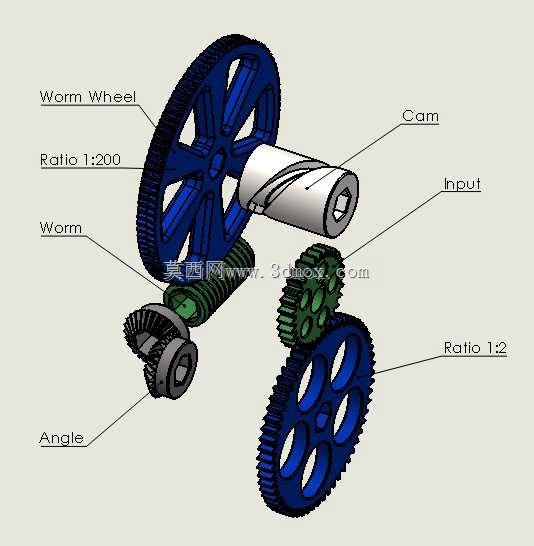

  在轻工包装、小型自动化送料、精密检测工位的往复驱动场景里,经常会遇到需要把连续旋转输入转化为定行程线性输出的需求,这类需求如果直接采用丝杠加电机直连的方案,不仅会占用更多安装空间,在需要同步联动多组执行件的场合,还会增加额外的电控同步成本,这套复合齿轮传动结构正是针对这类场景做的结构优化。整套机构通过不同直径、不同齿形的齿轮组啮合排布,实现固定传动比下的运动形式转换,传动比设定为1:200,输入端每完成200圈旋转,输出端对应完成40mm的线性位移,这个参数匹配的是多数小型工装的微调进给、短行程往复推送的工况需求,不需要额外加装减速组件就能获得足够的输出扭矩,避免了多级减速带来的回程间隙累积问题。从结构排布上看,

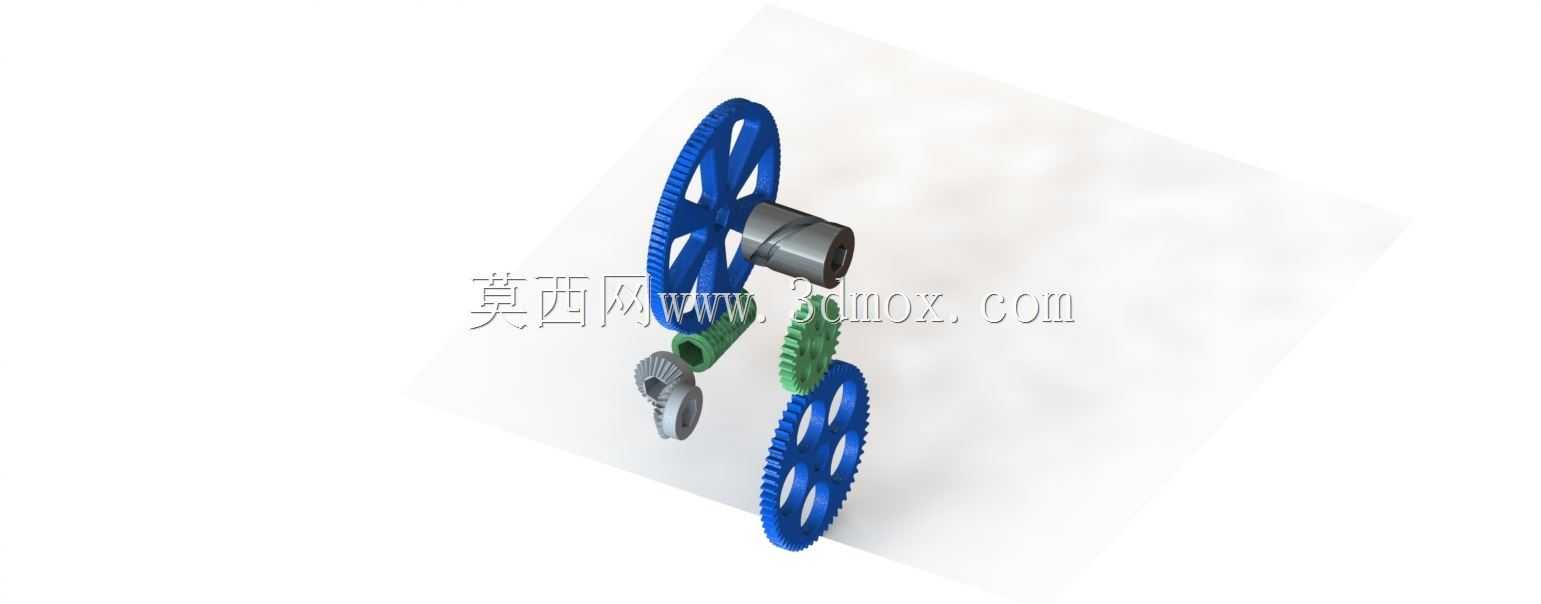

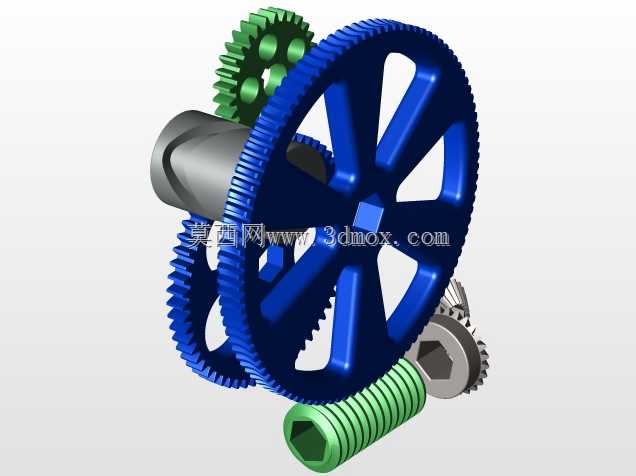

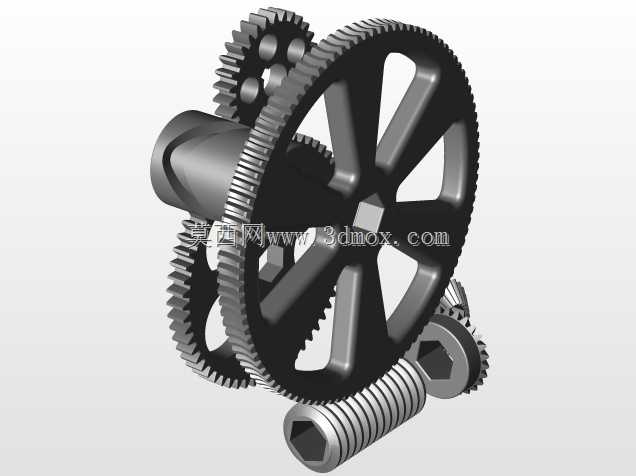

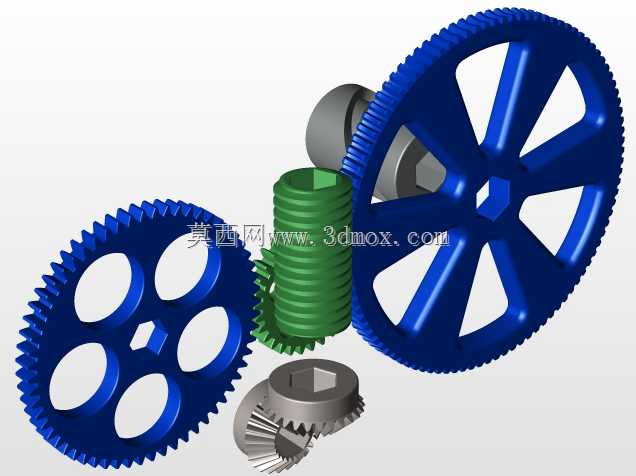

  整套组件没有采用常规的平行轴直齿排布,而是结合了圆柱直齿轮与锥齿轮的啮合特性,两个大直径蓝色圆柱齿轮作为动力传递的主路径,承担主要的扭矩传递功能,大直径齿轮的选型本身就可以在相同中心距下获得更大的传动比,同时齿面的接触面积更大,运行过程中的齿面压强更低,能有效延长长时间往复运行下的零件寿命。中间的绿色齿轮组承担换向与运动分流的作用,通过锥齿轮的90度换向特性,把水平轴的旋转动力导向垂直布置的输出轴,再通过轴端的螺旋传动结构把旋转运动转化为线性移动,这种排布方式可以把输入轴与输出轴布置在相互垂直的空间维度上,大幅压缩机构在单一方向上的安装尺寸,适配设备内部局促的安装空间。设计过程中对各齿轮的中心距做了严格的公差约束,

  每个啮合副的齿侧间隙控制在0.02mm以内,既保证转动过程中不会出现卡滞,也能尽可能减小反向传动的空程误差,满足精密微调场景下的位移精度要求。齿轮的齿形采用标准渐开线设计,加工时可以直接采用通用滚齿、插齿工艺完成,不需要定制特殊成型刀具,降低后续零件加工的成本与周期。安装边界上,整套机构的固定基准集中在输入轴端的安装座上,安装座采用圆柱面定位方式,与设备安装孔的配合公差选H7/h6,装配时不需要做复杂的位置调整,只要保证安装端面的平面度在0.03mm以内,就能保证各齿轮轴的平行度与垂直度满足啮合要求。输出端的线性移动副做了防转设计,线性运动过程中输出杆不会跟随轴系转动,保证输出端的作用力始终沿轴向传递,

  不会产生额外的径向分力损伤安装基面。实际运行过程中,这套机构的动力输入端可以直接连接手轮做手动微调,也可以连接伺服电机做自动驱动,两种驱动方式不需要对主体结构做任何修改,只需要更换输入轴端的连接法兰即可,适配不同自动化程度的设备改造需求。在轻载冲压工位的送料场景下,这套机构可以配合单向轴承实现单向间歇送料,输入轴连续旋转的过程中,输出端完成前进送料、退回等待的循环动作,不需要额外的凸轮结构就能实现固定行程的往复运动,相比槽轮机构的冲击更小,运行噪音更低。在检测设备的探针驱动场景下,这套机构的大传动比特性可以让手动调节时获得更精细的位移控制精度,输入轴转动一整圈对应的输出端位移仅为0.2mm,操作人员可以很方便地把探针调整到接触工件的合适位置,不会因为调节幅度过大碰伤探针或者工件表面。结构设计时充分考虑了润滑维护的需求,所有齿轮的啮合位置都预留了润滑脂加注空间,装配时填充足量的锂基润滑脂后,可以实现长时间免维护运行,不需要频繁拆解保养。各齿轮与轴的连接采用平键加轴用挡圈的固定方式,零件损坏时可以单独更换单个齿轮或者轴件,不需要更换整套机构,降低后期的设备维护成本。整套结构没有采用复杂的异形零件,所有构成零件都是通用机械加工可以完成的结构,没有特殊的工艺要求,不管是小批量样机制作还是大批量量产,都能很好地控制制造成本,适配不同规模的设备生产需求。
