15度螺旋角啮合斜齿轮传动组件

　　这套斜齿轮啮合组件采用15度螺旋角设计，区别于常规直齿圆柱齿轮的齿向排布，轮齿沿轴向呈规律螺旋走向，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿突然撞击啮合的情况，运行过程中冲击载荷小、传动噪音低，承载能力比同模数同齿宽的直齿轮高出20%以上，适合中高速、重载的传动工况。从实际应用场景来看，这类15度斜齿轮常被用在轻工输送设备的动力输入端、小型机床的进给传动箱、自动化生产线的分流传动工位，也可配套在小型减速机的中间传动级，用来传递平行轴之间的旋转动力，部分对传动平稳性有要求的食品包装机械、纺织机械的传动链路中，也会选用该螺旋角的斜齿轮，兼顾传动效率与运行静音表现。

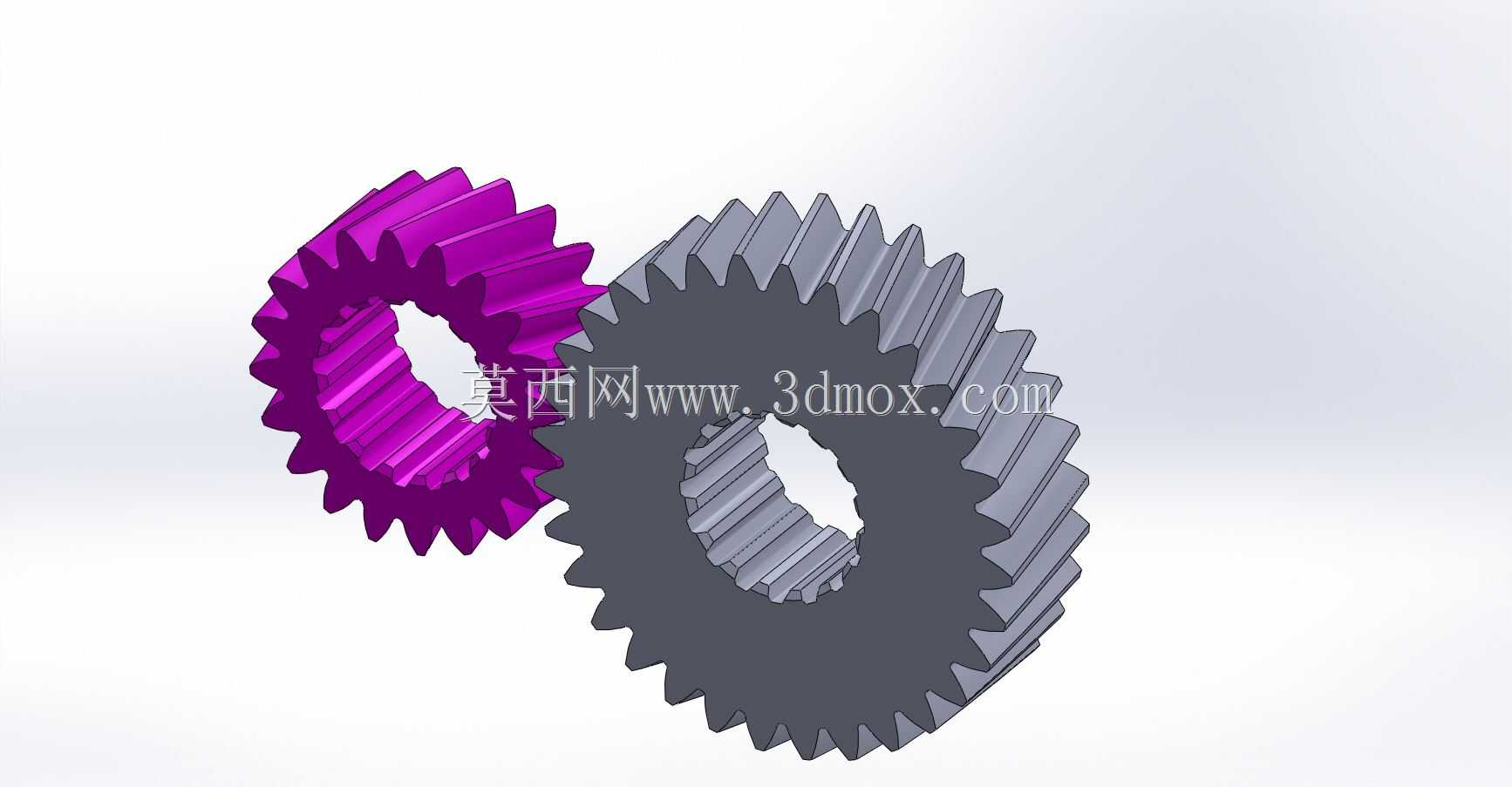

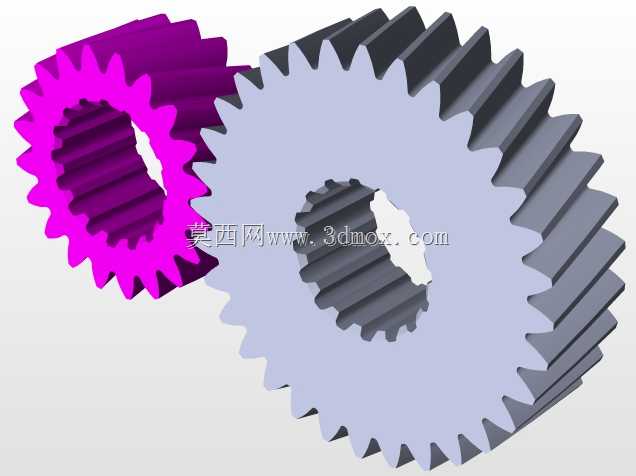

　　从功能特性来看，15度螺旋角属于中小螺旋角范畴，相比20度以上大螺旋角斜齿轮，它工作时产生的轴向推力更小，配套的支撑轴承不需要选用大承载规格的推力轴承，用常规深沟球轴承即可满足轴向力承载需求，能降低整套传动机构的配套成本；同时相比直齿轮，它的重合度更大，多齿同时啮合的状态能分散单齿承受的载荷，齿面接触应力更低，长期运行下齿面点蚀、磨损的失效概率更低，使用寿命更长。啮合副包含大小两个齿轮，可实现固定传动比的减速传动，大齿轮作为从动轮输出扭矩，小齿轮作为主动轮接入动力源，啮合侧隙控制在常规传动要求的合理区间，既不会因为侧隙过小出现卡齿、运转憋劲的问题，也不会因为侧隙过大导致传动回程误差超标，满足一般工业传动的精度要求。

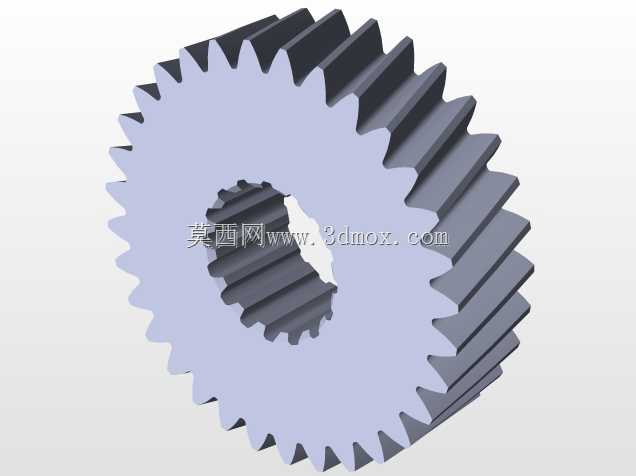

　　从设计思路层面，建模时严格按照渐开线齿形生成逻辑，先确定端面模数、压力角等基础齿形参数，再通过螺旋线扫掠生成轮齿实体，齿根部分做了标准圆角过渡，避免应力集中导致的轮齿断裂风险；内孔采用花键结构设计，和配套轴上的花键段配合，能传递更大的扭矩，相比普通平键连接，花键连接的对中性更好，齿轮运转时的径向跳动更小，传动更平稳，也能避免平键连接长期受载后键槽压溃的问题。齿轮的安装边界方面，大齿轮的齿顶圆、齿宽、内孔花键参数都适配常规同规格传动箱的安装空间，轴向定位可以通过轴肩配合挡圈实现，不需要额外设计复杂的定位结构；小齿轮的轴向尺寸和内孔规格适配常用的电机输出轴连接尺寸，可直接通过联轴器和驱动电机对接，也可以和传动轴做成齿轮轴结构，进一步缩减传动机构的整体体积。

　　在实际选型适配时，需要注意两个齿轮的中心距要和设计值匹配，安装时保证两轴的平行度公差在允许范围内，否则会出现轮齿偏载的情况，导致局部齿面磨损加剧，缩短齿轮使用寿命；齿面润滑根据运行转速选择，中低速工况可采用脂润滑，高速工况则采用油浴润滑或者喷油润滑，保证啮合面有充足的油膜形成，降低齿面磨损。这套齿轮组件的齿形精度满足一般工业传动的要求，不需要做过高精度的磨齿加工就能适配多数民用工业设备的传动需求，加工成本可控，适合批量配套使用。
