奥托尼克斯按钮配套接触块结构设计

　　这类接触块是低压控制回路里的核心通断执行部件，主要配套面板安装式控制按钮使用，广泛分布在生产线操作工位、设备控制柜面板、现场就地操作箱等场景，承担控制回路的信号通断、指令传递功能，和主回路的大电流分断元件不同，这类接触块只走控制回路的小电流，额定载流能力普遍在几安到十几安区间，适配绝大多数工业控制场景的信号传输需求。

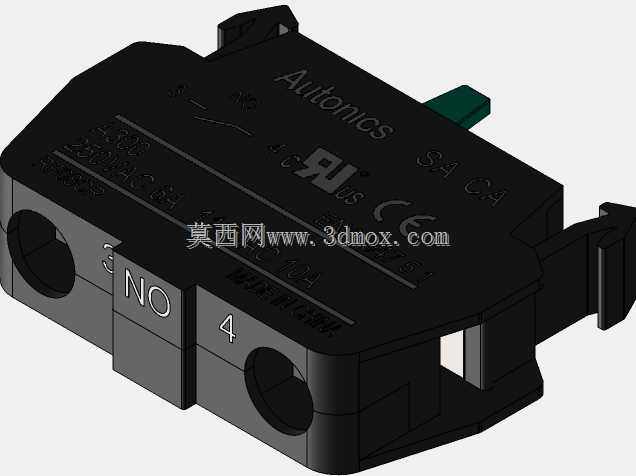

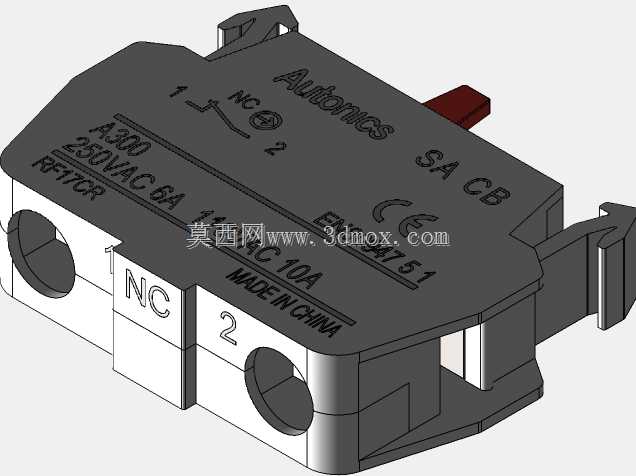

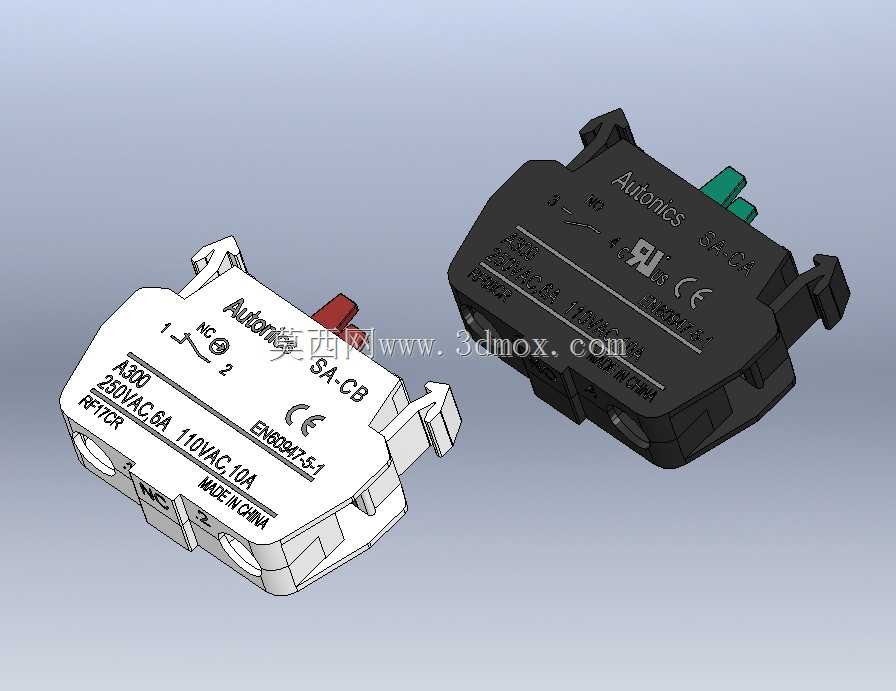

　　从结构设计来看，两款接触块分别对应常开、常闭两种触点配置，外壳采用卡扣式拼接结构，不需要额外紧固件就能完成壳体装配，既提升了生产组装效率，也方便后期触点维护时的快速拆解。壳体上预留的标准卡装槽，和主流品牌的按钮基座安装尺寸完全匹配，不需要额外加工转接件就能直接卡入按钮基座的固定位，安装时只需要对准卡槽推入就能听到卡扣锁止的反馈声，不需要螺丝固定，能大幅节省现场装配的工时。

　　触点部分采用银合金触点材质，相比纯铜触点有更好的耐电弧烧蚀能力，在频繁通断的工况下能有效延长使用寿命，避免触点氧化、熔焊导致的控制失效。接触块的接线端采用螺丝压接结构，适配0.5到2.5平方毫米的多股或单股铜芯导线，压接位置有防松脱的压线板设计，即使在设备有持续振动的工况下，也不会出现导线松脱导致的回路断路问题。

　　外形尺寸上，单块接触块的长宽高控制在极小的范围内，多块叠装在按钮基座上时也不会占用过多柜内空间，安装后突出基座的尺寸有限，不会和柜内的走线槽、其他元件产生干涉。壳体表面模印的触点编号、通断标识、额定参数清晰耐磨，即使在长期使用表面积灰的情况下，也能快速辨识触点类型，方便现场检修时的回路核对。

　　设计过程中充分考虑了现场使用的容错性，接触块和按钮基座的卡接结构做了防呆设计，反装时无法卡入到位，能避免装配时的方向错误导致的按钮动作逻辑失效。操作触发端的传动结构采用低摩擦的塑料顶杆，按钮按下和复位时的传动阻力极小，不会出现卡滞导致的触点无法正常通断的问题，顶杆和壳体之间的配合间隙做了优化，能阻挡一定的粉尘进入触点腔室，适配多粉尘的工业现场环境。

　　在设备选型配套时，这类接触块可以根据控制回路的需求灵活搭配，单个按钮基座上可以同时叠装多组常开、常闭接触块，实现一个按钮触发多个控制信号的需求，比如设备启动按钮搭配一组常开触点接启动回路，再加一组常闭触点接状态指示灯回路，不需要额外增加中间继电器就能实现简单的逻辑控制，能有效降低控制柜的元件成本和布线复杂度。

　　从建模细节来看，模型完整还原了壳体的卡扣结构、触点腔室的内部构造、接线端子的压接结构、顶杆的传动配合特征，所有安装配合尺寸都按照实物测绘参数绘制，卡接槽的尺寸、接线端的开孔位置、叠装时的定位结构都和实物完全一致，导入装配环境时可以直接完成虚拟装配验证，检查和按钮基座、柜内其他元件的干涉情况，不需要额外调整尺寸就能用于控制柜的布局设计。壳体表面的标识、防滑纹理、脱模斜度都做了还原，能直接用于生成产品渲染图、装配指导示意图，也可以用于教学场景下的低压电气元件结构演示，帮助初学者理解按钮接触块的工作原理和装配逻辑。
