康科特拉16mm规格黎波拉布拉斯阀块结构

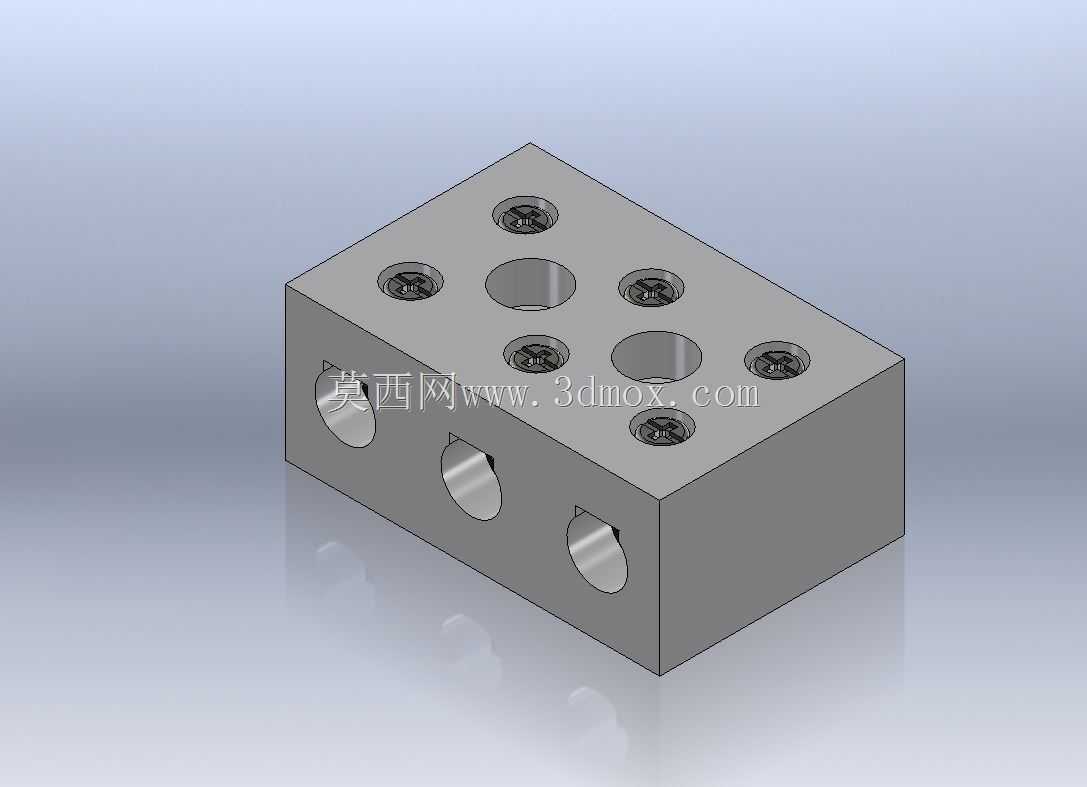

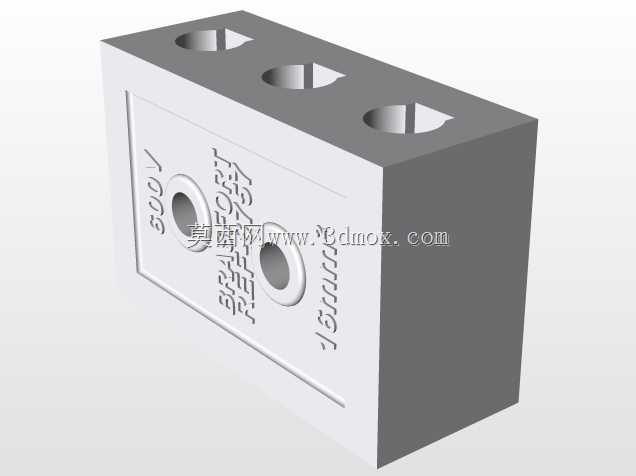

　　该块体属于液压系统中的集成式阀类安装基座，日常应用在小型液压动力单元、紧凑型液压站的油路集成环节，替代分散式管路连接来缩减系统整体占用空间，减少管路接头带来的泄漏风险。从实际使用场景来看，这类小规格阀块常配套在小型工装夹具的液压夹紧回路、实验台液压测试支路、小型专用设备的辅助液压回路中，承担油路分配、阀件固定、通油孔道集成的核心作用。设计阶段首先要匹配对应安装阀件的油口位置，顶面的六个螺纹孔用于固定叠加式液压阀，两个大直径通孔为压力油与回油的主通油道，侧面三个横向孔为工作油口，分别对接执行元件的进出油管路，孔道内部做了相交贯通处理，保证油路导通的同时避免出现工艺死角，减少液压油流动的阻力损失。外形为规整长方体结构，

　　所有安装孔位的位置度公差控制在0.1mm以内，保证阀件安装时密封件不会出现偏压破损，侧面的油口采用内螺纹设计，可直接对接标准液压管接头，无需额外加装过渡连接板。安装边界方面，块体的底面为安装基准面，平面度要求达到Ra0.8，可直接固定在液压站的安装面板或者阀组支架上，六个安装螺纹孔的深度经过精确计算，既保证螺纹啮合长度满足阀件固定的强度要求，又不会钻通块体内部的油道造成油路串通。设计过程中优先考虑了孔道的壁厚控制，相邻油道之间的最小壁厚不小于3mm，避免高压工况下出现块体开裂或者油液内泄的问题，所有孔口位置都做了倒角处理，去除机加工产生的毛刺，防止装配时切屑落入液压系统造成元件卡滞。

　　这类集成块的设计核心是在有限的立方体空间内完成多路油路的合理排布，既要保证各个油道之间的连通关系符合液压原理图的要求，又要兼顾机加工的工艺可行性，避免出现斜孔、深孔等加工难度大、成本高的结构，所有孔道均采用垂直正交的排布方式，普通立式加工中心即可一次装夹完成大部分孔位的加工，降低生产制造的成本。实际选型使用时，需要核对各个油口的通径与系统流量的匹配性，16mm的主通径可以满足最大30L/min的流量通过，适配小流量的液压回路使用，安装时需要在阀件与块体的结合面加装对应规格的O型密封圈，按照规定的扭矩对角拧紧固定螺丝，防止结合面出现渗漏。块体的材质一般选用铝合金或者45号钢，根据系统工作压力选择，低压回路选用铝合金材质可以降低整体重量，高压回路选用钢制件并做发黑处理，提升防锈能力与结构强度。
