外螺纹连接式空气滤清器参数化结构

　　在气动系统、小型内燃机、工业设备进气回路的实际运维与设计选型中，进气端的空气过滤部件往往是容易被忽略但直接影响下游元件寿命的核心零件，这款带外螺纹安装接口的空气滤清器，就是针对紧凑型安装空间开发的进气过滤组件。从实际应用场景来看，这类滤清器常被布置在小型空压机进气口、气动阀组的前置进气端、小型通用内燃机的呼吸口、工业控制柜的通风进气位，甚至部分液压油箱的呼吸阀位置也会选用同结构的过滤组件，核心作用是拦截进气气流中携带的固体粉尘、悬浮颗粒，避免杂质进入下游的精密配合面，造成元件磨损、阀卡滞、气缸内壁拉伤等常见故障。

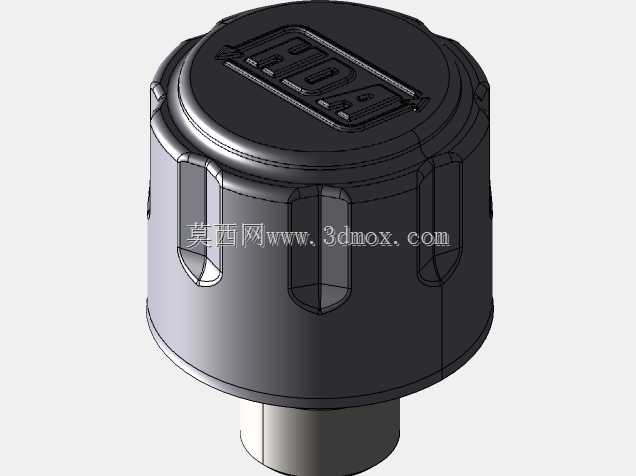

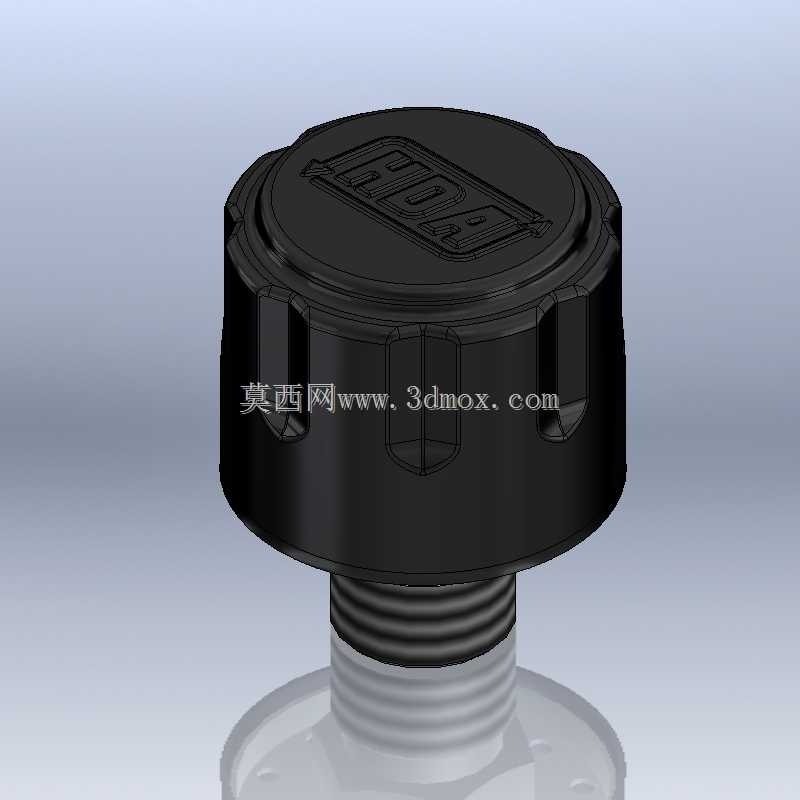

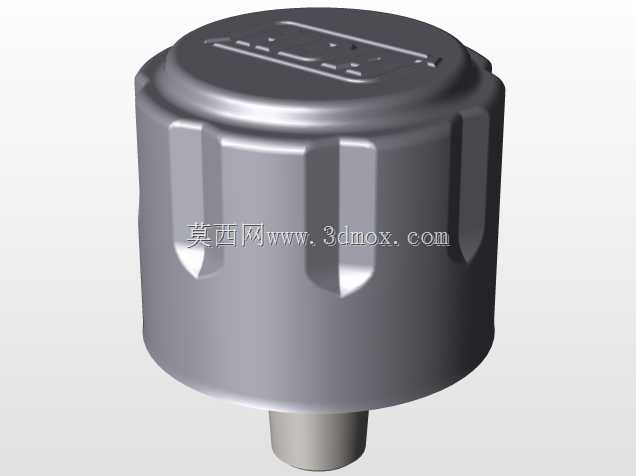

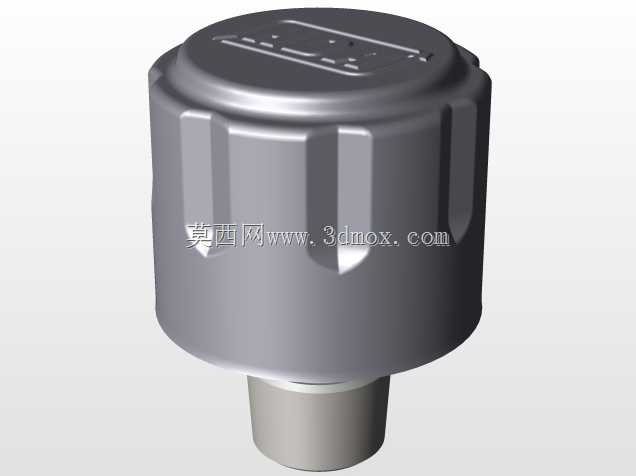

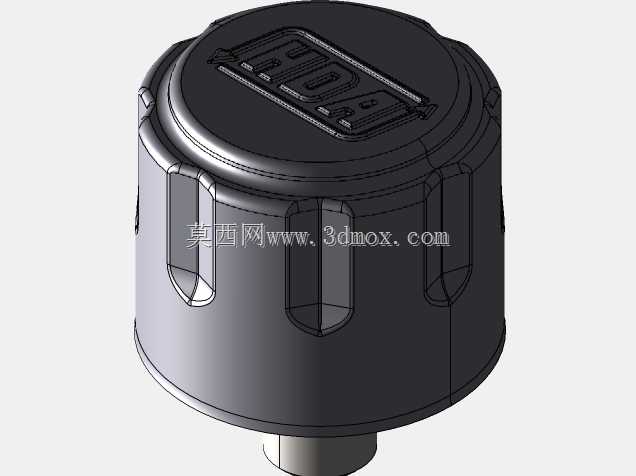

　　从结构设计思路来看，这款滤清器采用了上下分体式的壳体结构，上部为带防滑棱的旋拧端盖，端盖顶面预留了标识模压位，可直接压制品牌标识或流向标记，无需额外粘贴铭牌，避免长期使用后标识脱落。端盖周向均匀布置的内凹式防滑槽，并非装饰性结构，而是考虑到现场安装时无需专用工具，操作人员带劳保手套也能徒手完成拧紧或拆卸操作，槽位的深度控制在3mm左右，既保证足够的摩擦力，又不会因为槽深过大积累灰尘、增加清理难度。下部的外螺纹安装接口采用标准管螺纹规格，适配行业内通用的安装螺纹孔，无需额外加工过渡接头，安装时仅需在螺纹处缠绕适量密封带，即可保证连接位置的气密性，避免未经过滤的空气从螺纹缝隙旁通进入下游。

　　从功能特性上看，这款参数化结构的滤清器，内部可适配不同精度的过滤滤芯，从初效的尼龙网到中效的滤纸滤层都能兼容，设计时预留了足够的滤芯容腔，在保证整体结构紧凑的前提下，尽可能增大滤芯的有效过滤面积，降低进气阻力，避免因为过滤部件造成的进气压降过大，影响下游设备的动力输出或气动效率。壳体的壁厚经过强度校核，在常规的0.1-0.6MPa工作压力区间内，不会出现壳体开裂、变形的问题，同时壳体材料可选增强尼龙或压铸铝合金，分别对应普通工况和有防爆、耐高温要求的特殊工况，参数化的模型结构可直接调整壁厚、螺纹规格、整体高度等尺寸，快速适配不同流量要求的使用场景，无需重新从零开始建模。

　　关于安装边界与尺寸适配，这款滤清器的最大外圆直径控制在适配常见安装位的范围，安装后突出安装面的高度经过优化，不会因为突出长度过大造成现场磕碰，也不会和周边的管路、其他元件产生安装干涉。螺纹接口的长度设计兼顾了不同壁厚的安装面板，从2mm厚的薄钣金面板到10mm厚的铸造壳体安装座，都能保证足够的螺纹啮合长度，连接可靠不会因为设备振动出现松脱。端盖和壳体主体的连接采用卡扣式加密封圈的结构，相比传统的螺纹连接端盖，更换滤芯时的拆卸效率更高，密封圈的压缩量经过反复验证，既能保证密封性能，又不会因为压缩量过大造成拆卸困难，日常维护时仅需旋开端盖，取出旧滤芯清理或更换后重新装回即可，无需将整个滤清器从安装座上拆下，大幅降低现场维护的工作量。

　　在实际建模过程中，所有配合位置的尺寸都预留了合理的公差带，比如端盖和壳体的配合间隙控制在0.1-0.2mm，既保证装配顺畅，又不会因为间隙过大造成密封失效，螺纹位置的建模严格遵循管螺纹的标准牙型，导出的加工图纸可直接用于开模或机加工，无需二次调整尺寸。模型保留了所有配置参数，设计人员可直接根据目标场景的流量要求，调整整体直径、高度、螺纹规格，快速生成对应规格的滤清器模型，直接装配到整体设备的三维装配体中，验证安装干涉、匹配管路走向，大幅缩短选型和设计的周期。
