参数化PVC管路连接配件三维结构设计

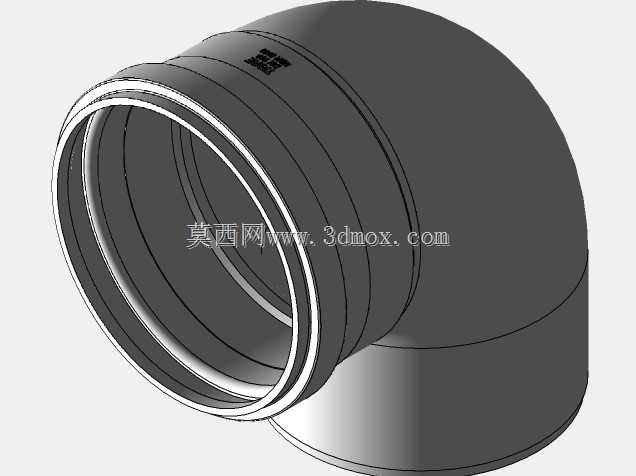

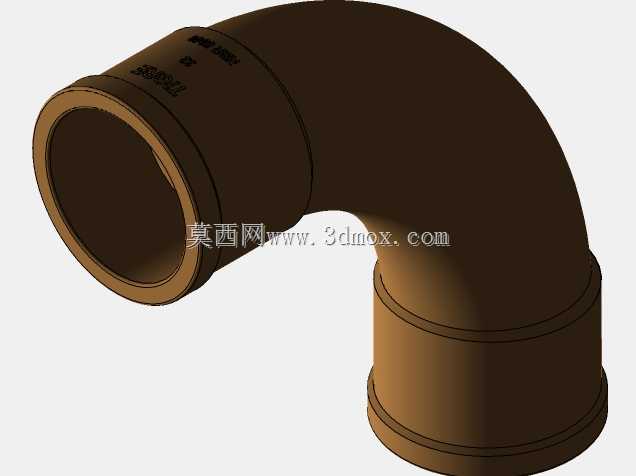

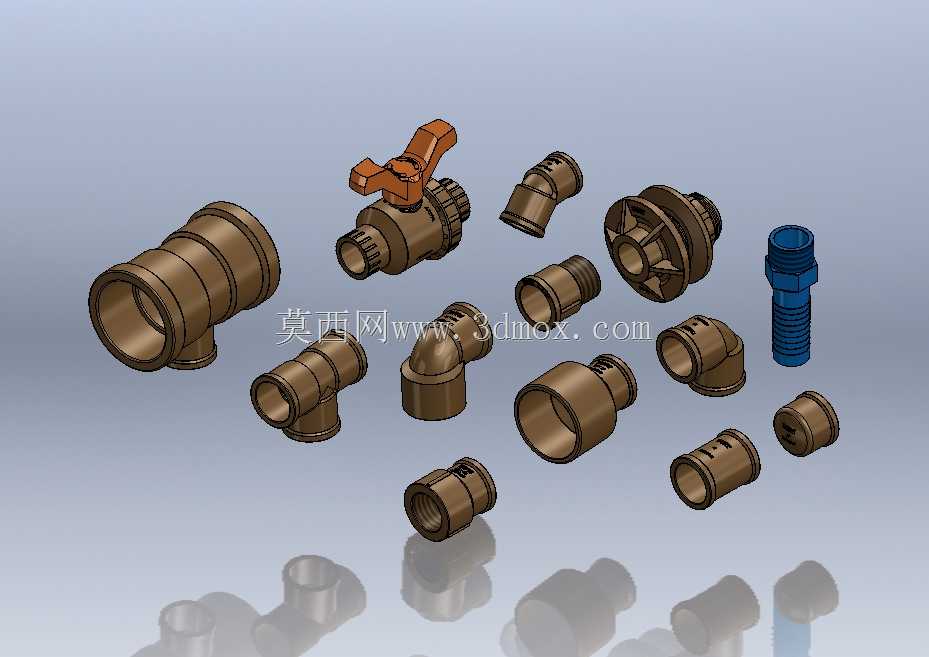

　　这套参数化PVC管路连接配件，覆盖民用给排水、小型化工流体输送、农业灌溉、家装水电改造等多个场景的管路接驳需求，不同结构的配件对应管路布设中不同的转向、分支、通断、变径需求，可直接适配常规PVC管路的快速装配场景，无需额外定制非标接驳件。整套配件包含直通接头、90度弯头、45度弯头、等径三通、外丝转接接头、球阀开关、法兰对接端等十余种常用接驳结构，所有结构均按照PVC管路的常规装配公差设计，承插端预留了标准的涂胶粘结余量，螺纹端匹配通用管螺纹的啮合尺寸，安装时无需二次打磨修配即可完成对接。

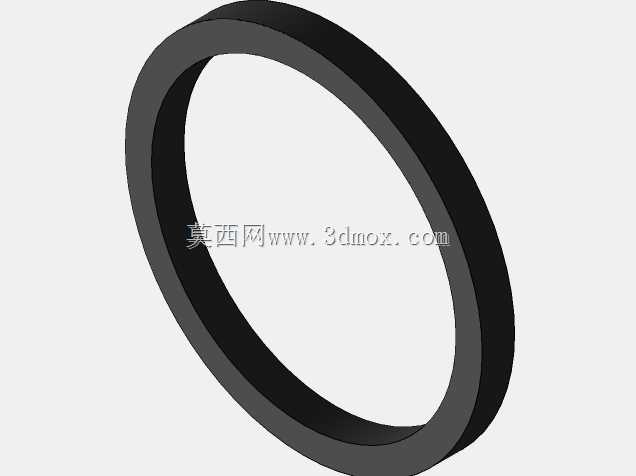

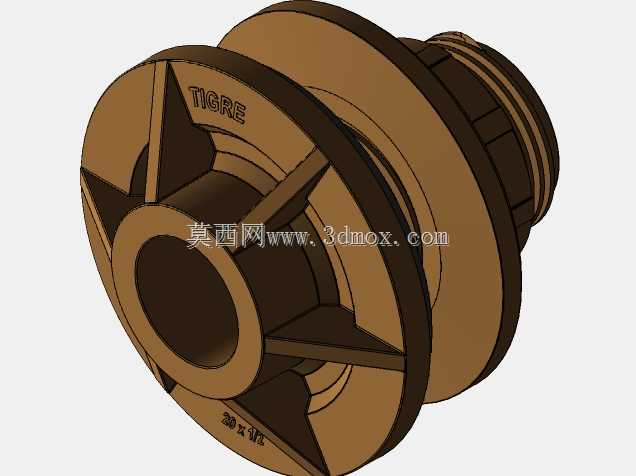

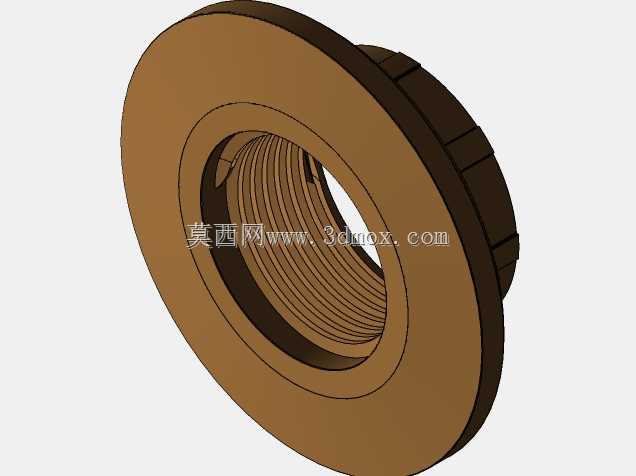

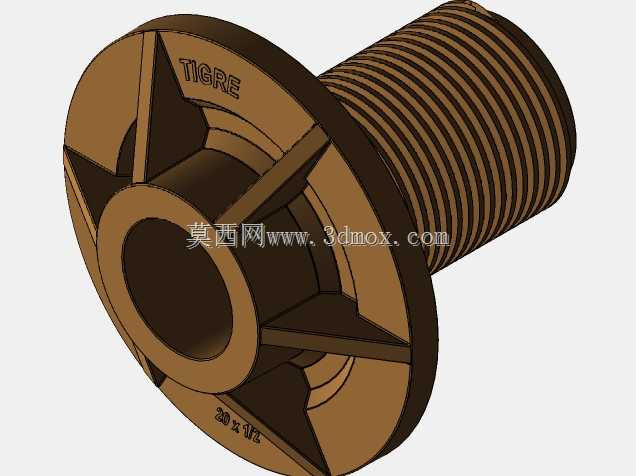

　　设计阶段采用参数化驱动的建模逻辑，所有关键尺寸均关联全局参数表，调整公称通径参数时，所有配件的承插深度、壁厚、螺纹规格、法兰螺栓孔距都会同步匹配更新，可快速衍生出不同通径规格的全套配件模型，大幅减少同系列不同规格产品的重复建模工作量。外形尺寸方面，所有配件的外部轮廓均做了安装边界校核，弯头类配件的转弯半径符合管路布设的最小曲率要求，不会出现安装后与相邻管路、墙面、设备壳体产生干涉的问题；球阀类配件的手柄旋转行程预留了足够的操作空间，安装后无需额外调整周边管路位置即可完成阀门的开闭操作；法兰类配件的螺栓孔分布圆直径、螺栓孔径均匹配对应压力等级的标准法兰尺寸，可直接与同规格金属法兰、PVC法兰完成对接，密封面预留了密封圈安装槽，装配后可满足常规低压流体输送的密封要求。

　　不同配件的壁厚设计均匹配对应公称压力下的强度要求，承插部位做了加强筋过渡处理，避免管路受力时在接驳位置出现应力集中开裂的问题；外丝转接接头的螺纹根部做了退刀槽设计，既保证螺纹加工的工艺可行性，也能避免装配时螺纹端部顶死密封面导致渗漏。软管适配类接头的尾部设计了多级倒刺结构，套入PVC软管后配合喉箍锁紧即可实现可靠连接，可承受常规工作压力下的拉脱力，不会出现管路受压脱落的问题。

　　在实际工程选型中，这套参数化模型可直接导入装配体完成管路布设的干涉检查，提前预判管路走向中存在的安装空间不足、接驳件选型错误等问题，减少现场施工时的物料浪费与返工概率；对于非标定制的管路系统，可通过调整参数快速生成适配特殊通径、特殊安装空间的接驳件模型，直接对接后续的注塑模具开模或者3D打印打样流程，缩短产品从设计到落地的周期。所有配件的流道内壁均做了等径过渡设计，弯头、三通类配件的流道转角处做了圆弧导流处理，可减少流体输送过程中的局部阻力损失，降低管路系统的运行能耗，适配清水、低压腐蚀性流体、压缩空气等多种介质的输送需求。
