老式汽车火花塞连接构件结构设计

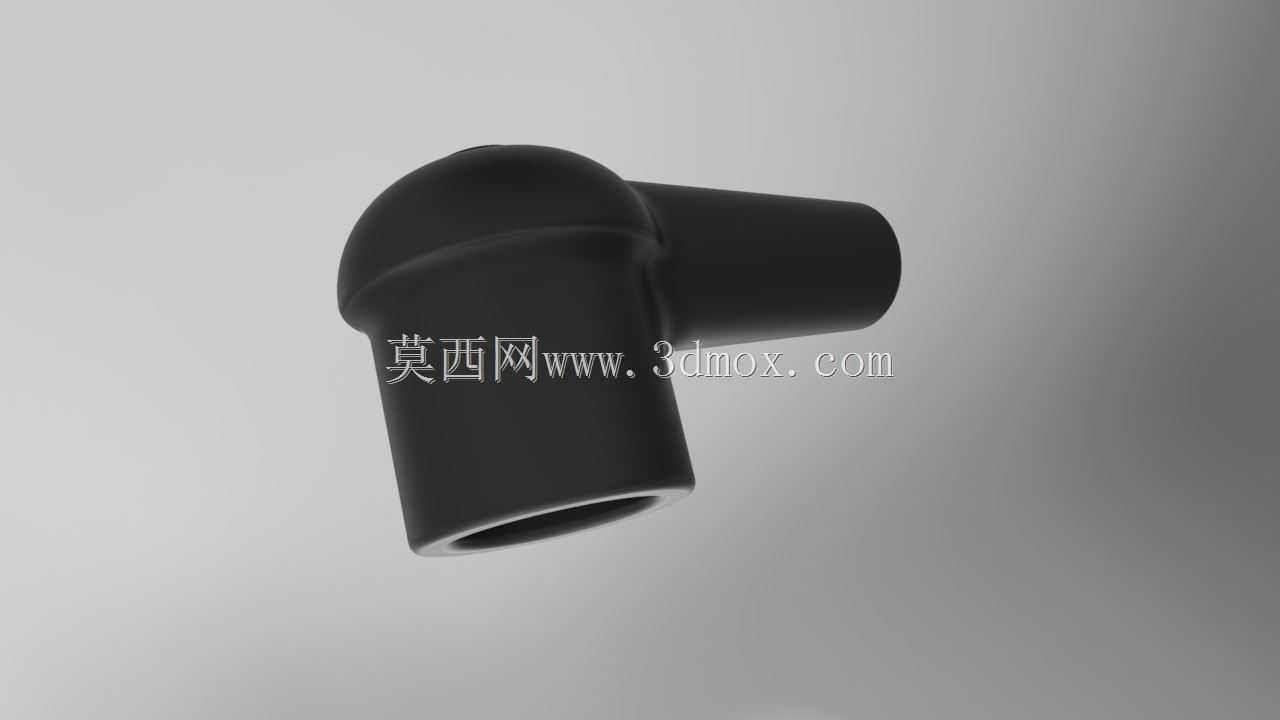

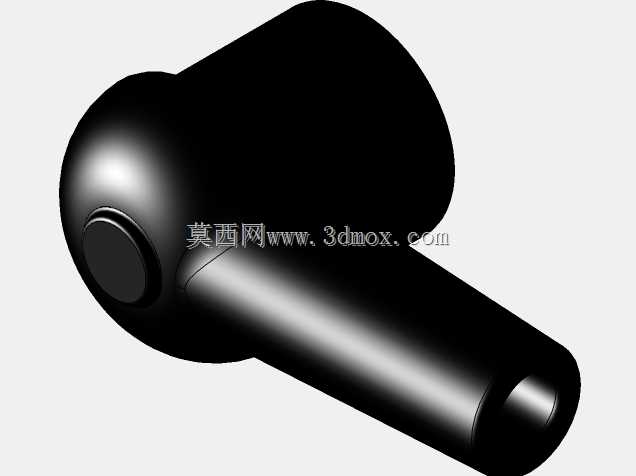

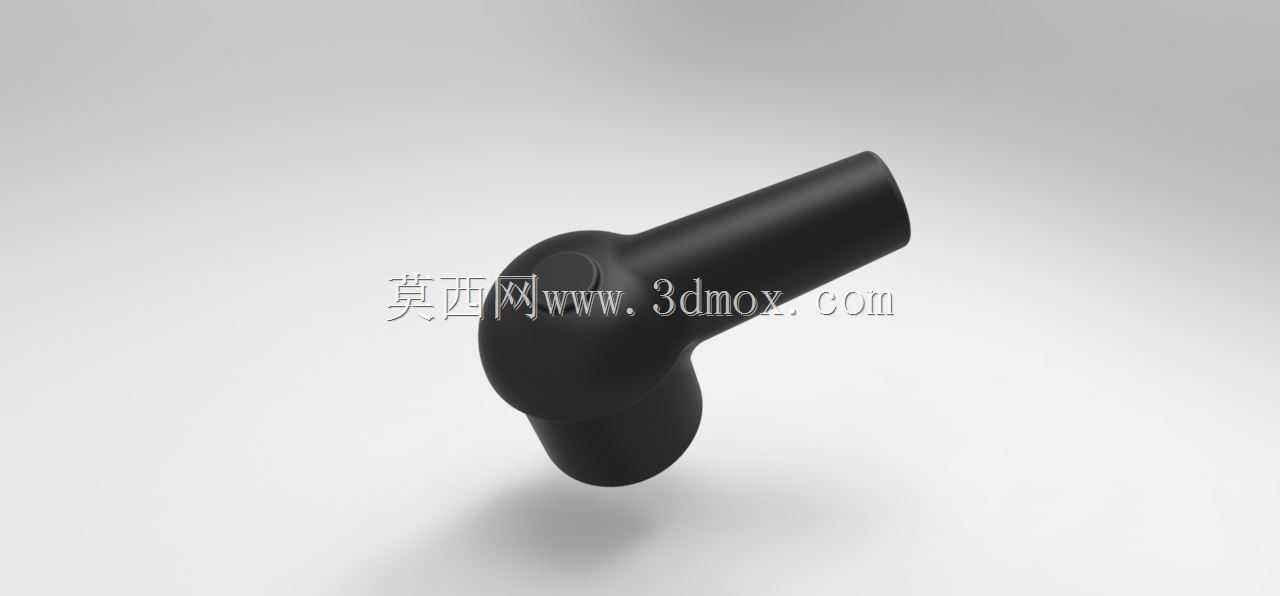

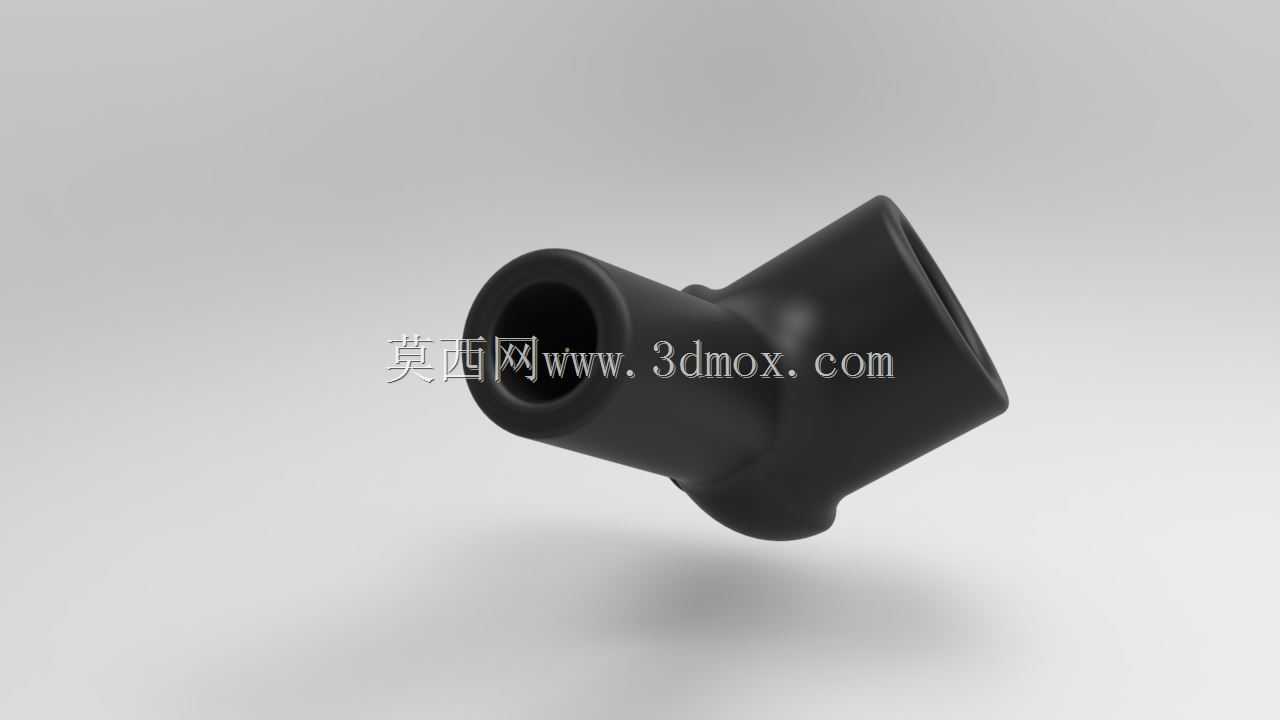

　　在车用点火系统的高压传输链路里，这类弯角式火花塞连接器是衔接高压点火线与火花塞电极的核心过渡部件，早年的化油器式乘用车、老式载重卡车的点火系统中，这类结构的连接器应用占比极高，它需要在发动机舱的高温、高振动、多油污的复杂工况下，稳定传递上万伏的点火高压，同时避免高压漏电、跳火等故障，保障气缸内的混合气可靠点燃。从结构形态来看，该连接器采用L型弯角布局，这种设计并非单纯的造型选择，而是完全适配早年发动机舱内火花塞的安装空间——很多侧置气门、或者气门室盖布局紧凑的老式发动机，火花塞的安装位置距离缸盖侧壁间隙极小，直插式的连接器会和周边的缸体附件、水管、油管产生干涉，弯角结构可以让高压点火线从侧向引出，顺着缸盖的轮廓走线，

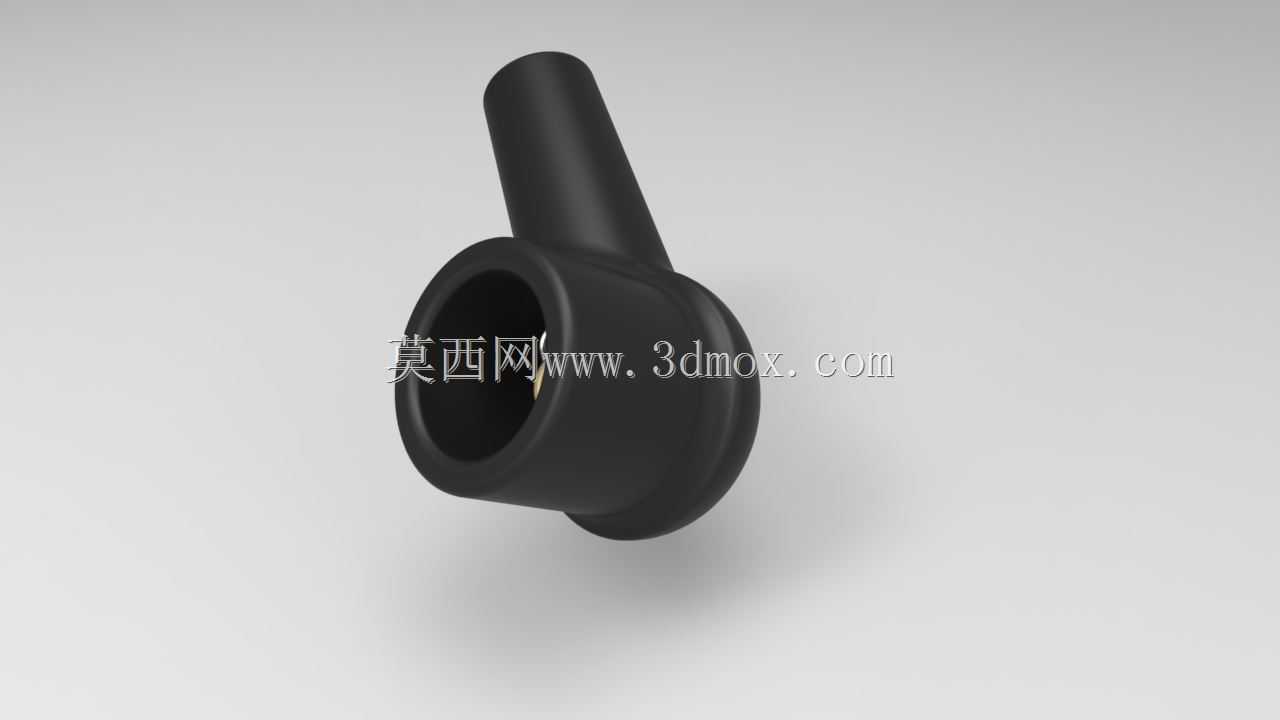

　　既规避了安装干涉，也能减少点火线因弯折角度过大产生的线芯疲劳、绝缘层开裂问题。连接器的主体采用一体化的绝缘壳体结构，壳体的壁厚设计充分考虑了高压绝缘的爬电距离要求，内壁与火花塞接线端子的配合段做了阶梯式的限位结构，安装时推到底即可听到卡扣卡合的反馈，不需要额外的固定件，日常检修更换火花塞时，只需要垂直向上拔出即可，不会因为缸盖周边的空间狭窄导致拆卸困难。壳体的外表面做了细微的防滑纹理处理，即便手上沾有机油或者灰尘，检修时也能牢靠握持发力，不会出现打滑脱手的情况。从安装边界来看，该连接器的下端插接段的直径、插入深度完全匹配标准热值的老式火花塞接线端尺寸，插入后橡胶密封环会紧密贴合火花塞的陶瓷绝缘体外壁，阻挡发动机运转时溅出的机油、

　　灰尘、水汽进入接线端内部，避免高压接触点出现氧化、积碳，导致接触电阻增大、点火能量衰减的问题。上端的点火线连接段做了倒刺式的锁紧结构，高压点火线插入后，倒刺会嵌入线体的橡胶绝缘层内部，即便发动机长期运转产生持续振动，也不会出现点火线脱落、接触松动的故障。在实际使用场景中，这类连接器需要耐受-40℃到120℃的环境温度波动，发动机冷启动时的低温不会让壳体材料脆裂，长时间高负荷运转时缸盖附近的高温也不会让绝缘材料软化变形，绝缘性能始终保持稳定。不同于后期的直插式高性能连接器，这种老式弯角结构的连接器没有集成屏蔽层，因为早年的车辆车载电子设备极少，不需要考虑点火高压对无线电信号的干扰问题，结构更简单，生产成本更低，

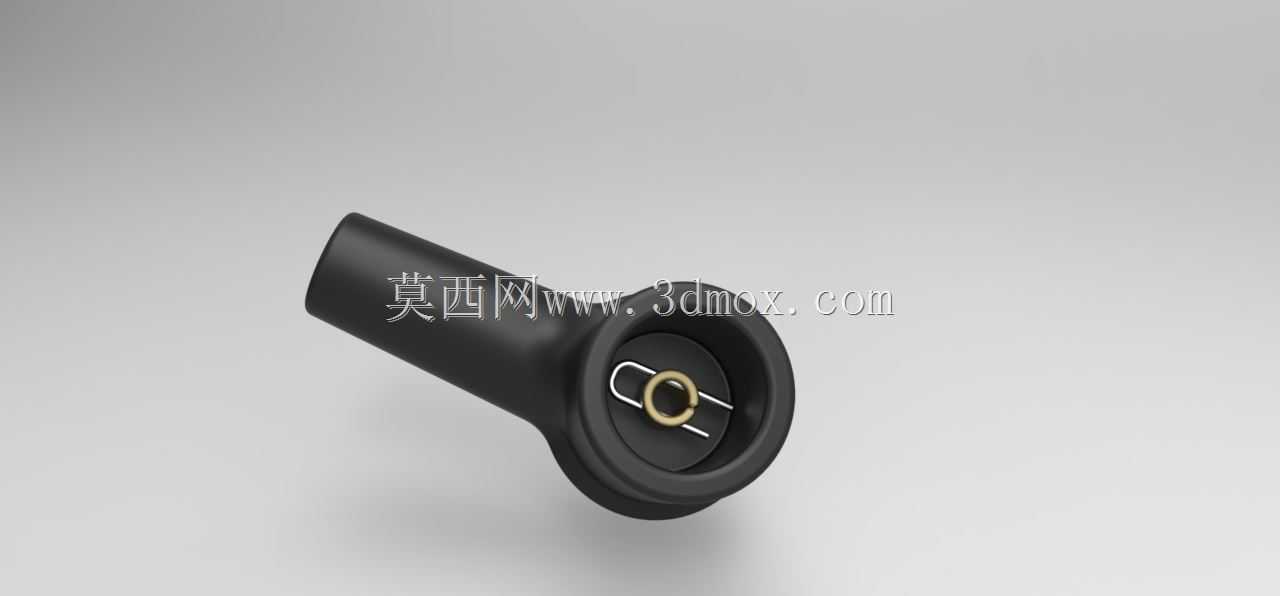

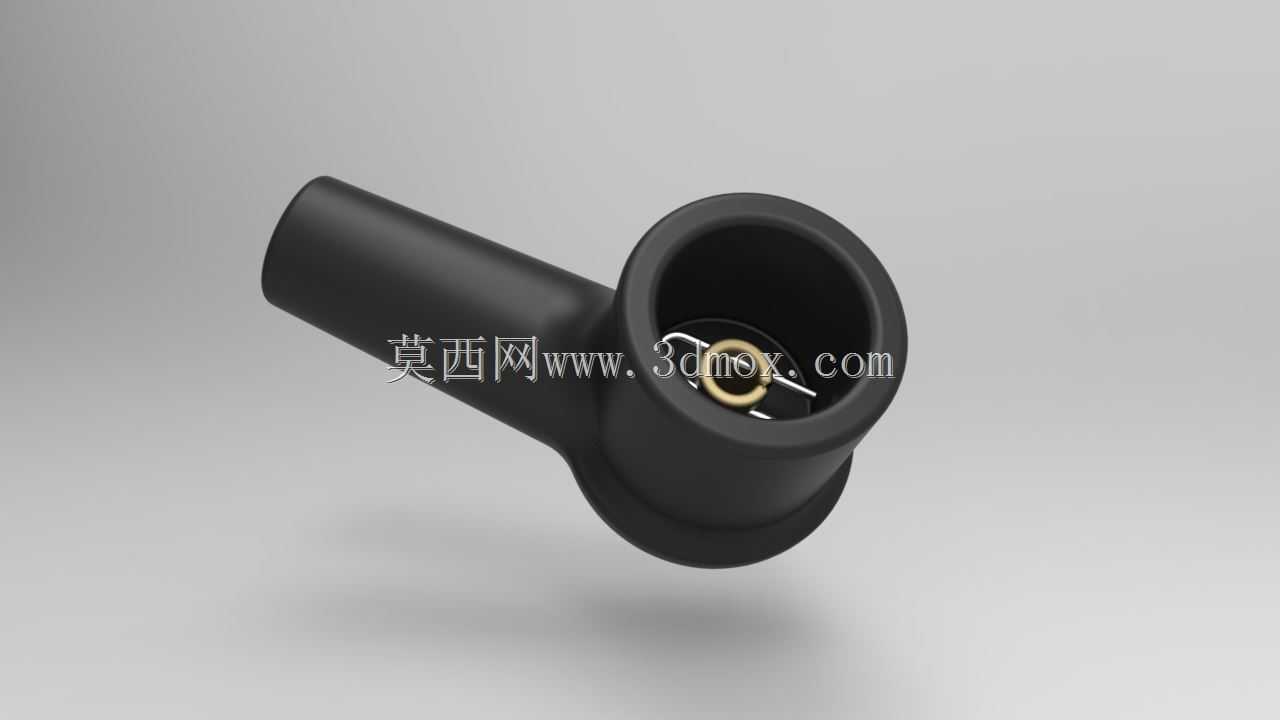

　　完全适配当时的车辆技术要求。在做三维建模的时候，需要重点关注弯角处的过渡圆角设计，圆角过小会导致壳体注塑成型时出现应力集中，长期受振动容易出现开裂；圆角过大则会增加整体的外形尺寸，导致安装时和周边部件产生干涉。同时下端密封环的安装槽尺寸公差需要严格控制，公差过大会导致密封环压合量不足，密封失效；公差过小则会导致安装时阻力过大，甚至把密封环剪切破损。接线端子的同轴度也是设计重点，端子如果和火花塞接线端不同轴，安装时会出现别劲的情况，长期使用会导致火花塞陶瓷体受力开裂，或者端子接触不良出现跳火。另外，壳体的材料选择通常是耐油、耐高温的酚醛树脂或者增强尼龙，这类材料的绝缘性能优异，机械强度足够，同时成本低廉，适合大批量装车使用。在发动机的日常维护中，这类连接器属于易损件，当出现怠速抖动、缺缸、点火无力的故障时，除了检查火花塞本身的间隙和积碳，也需要检查这类连接器的内壁是否有积碳爬电的痕迹、绝缘壳体是否有开裂、密封环是否老化失效，一旦出现上述问题就需要及时更换，避免故障扩大导致点火线圈烧毁。
