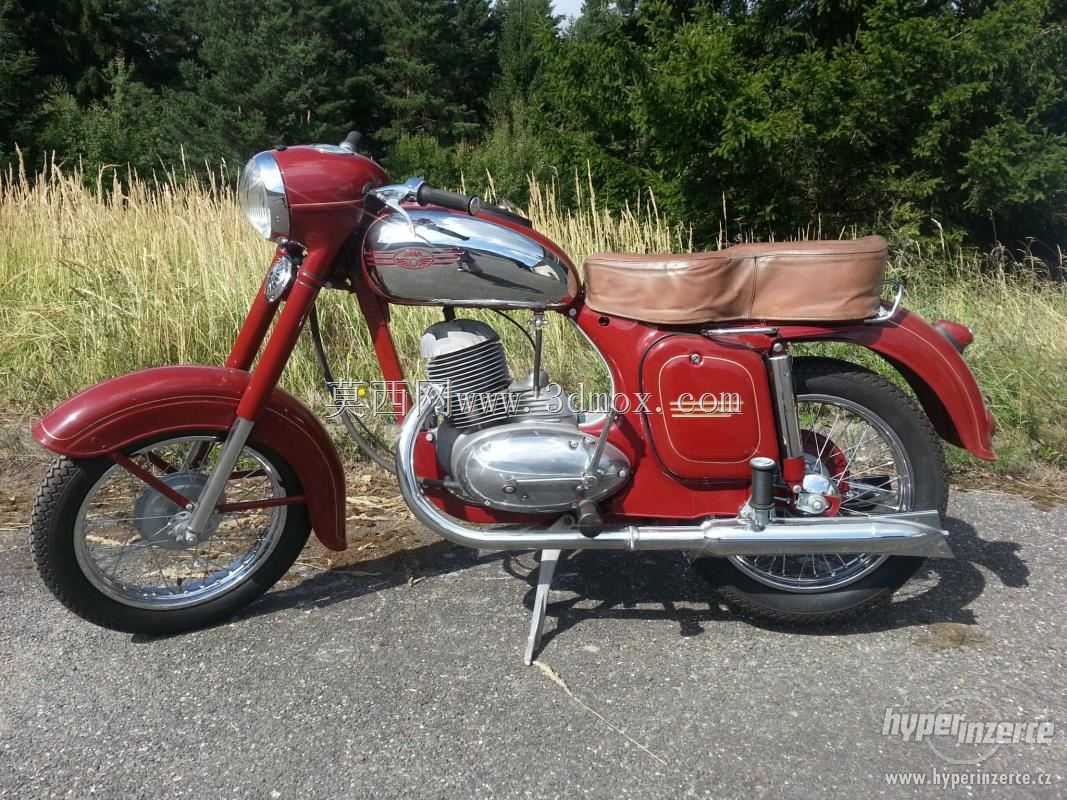

Jawa CZ挎斗摩托车车架动力总成结构

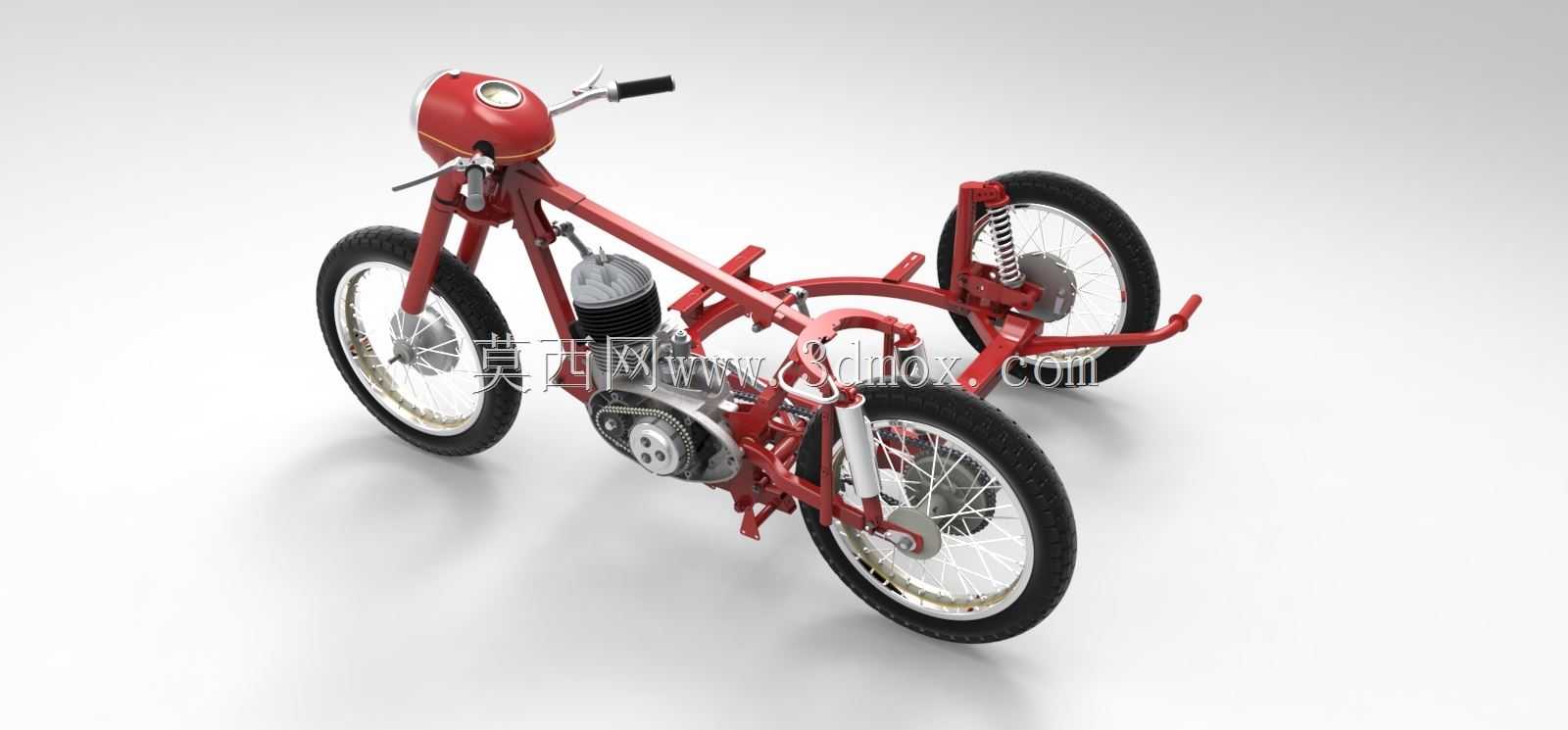

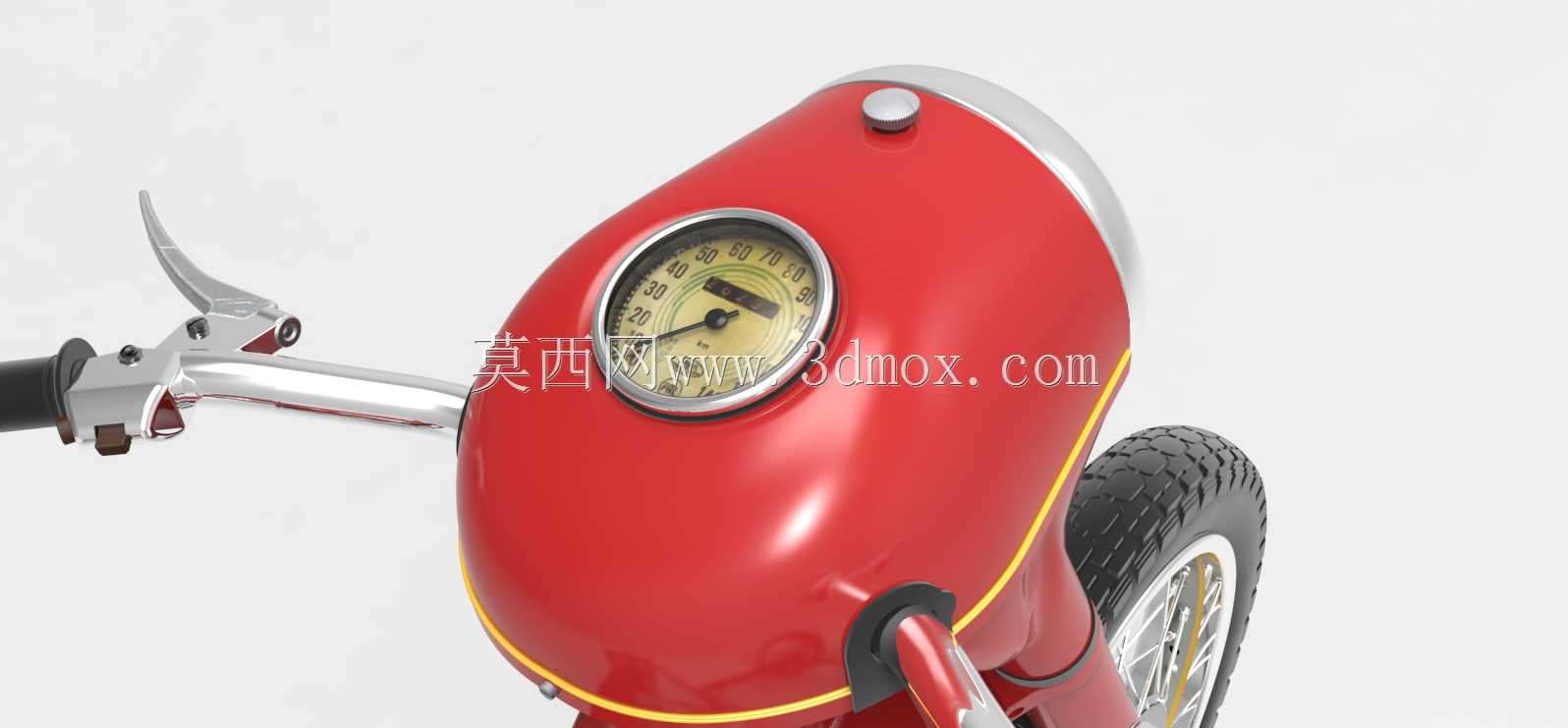

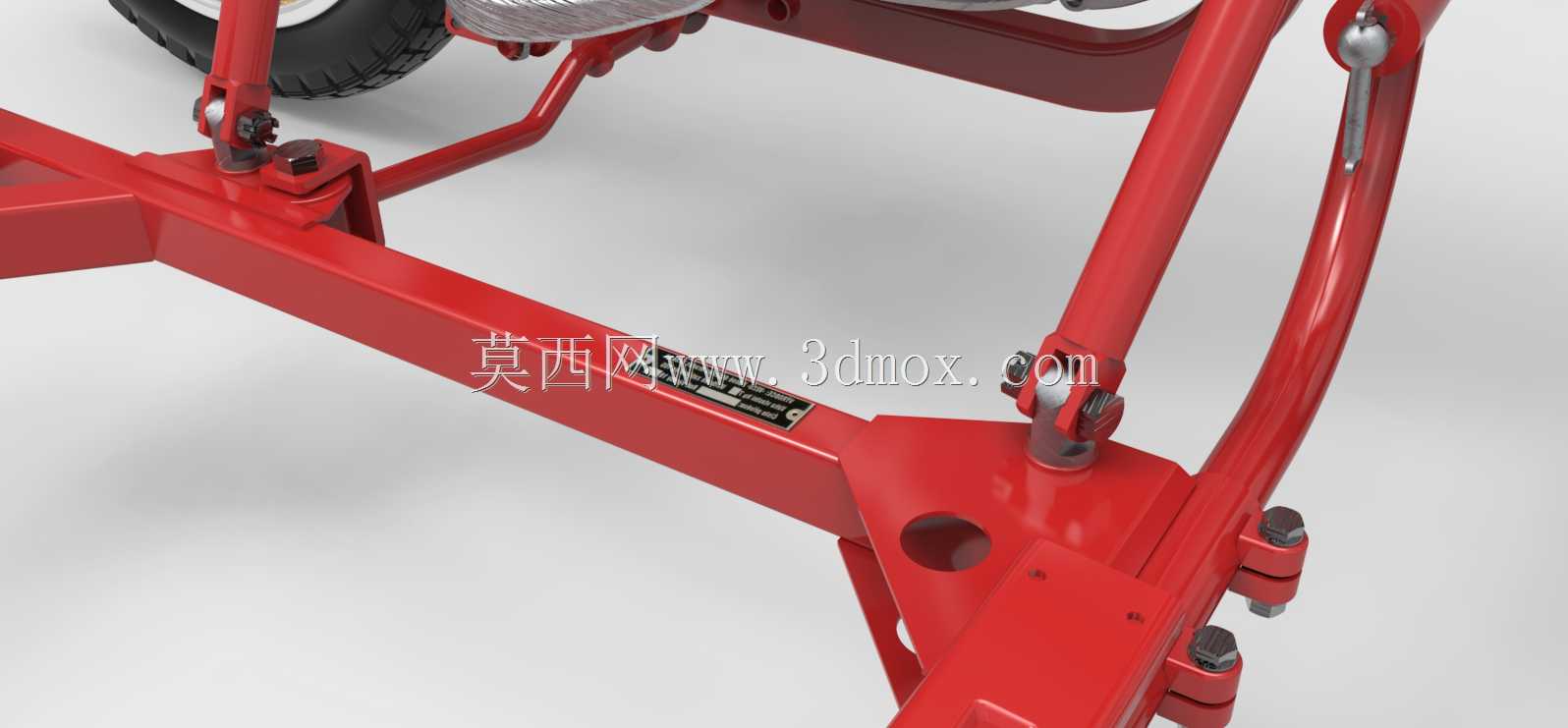

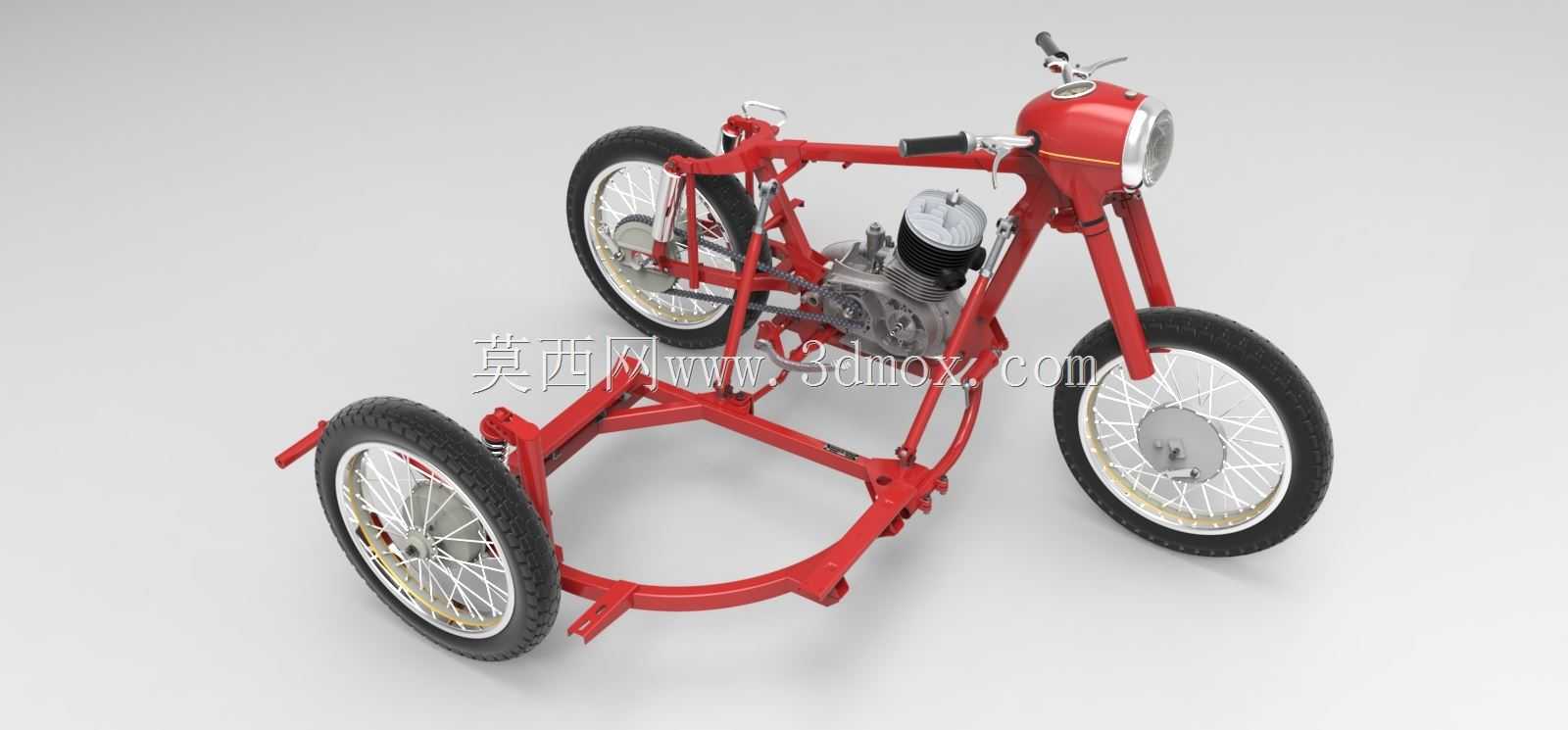

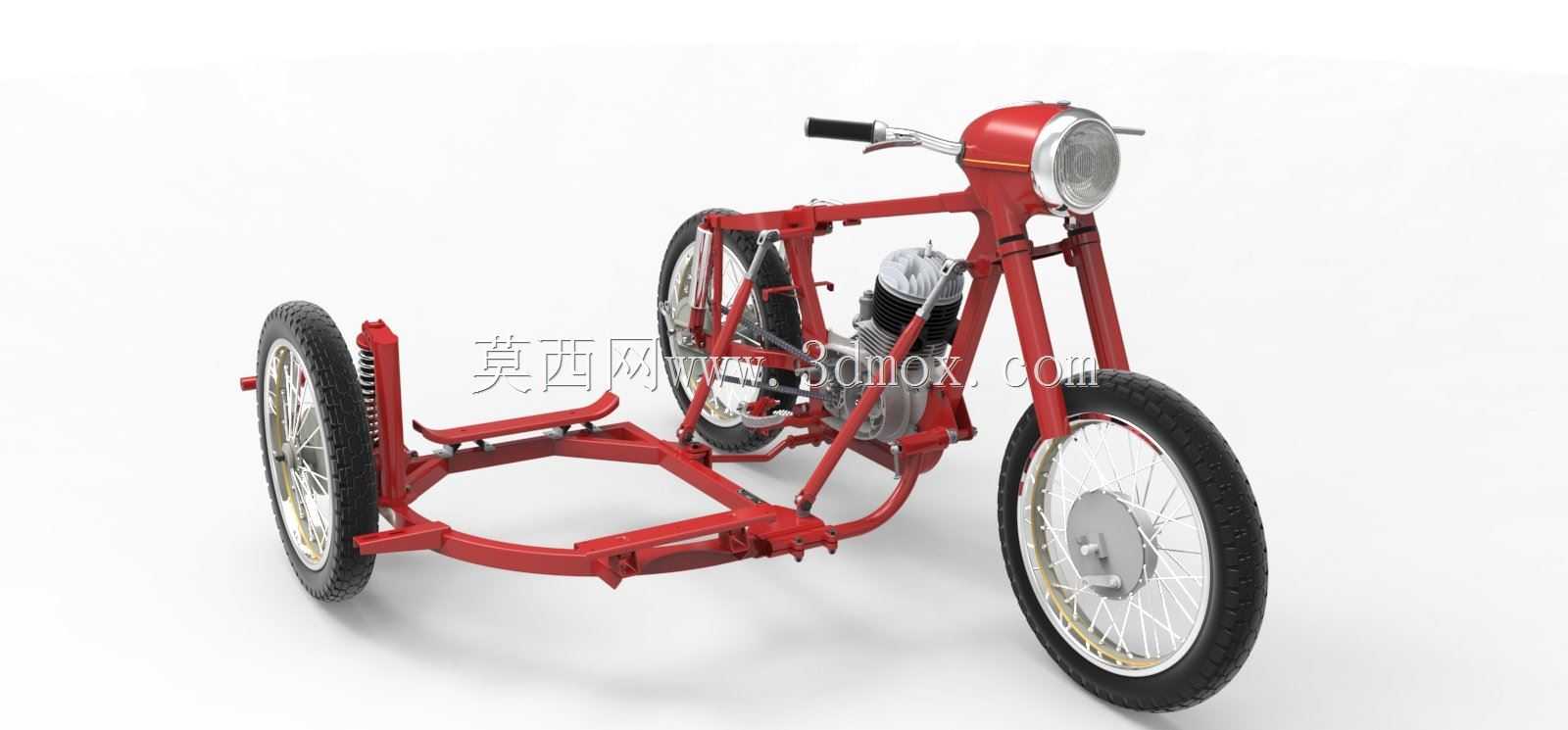

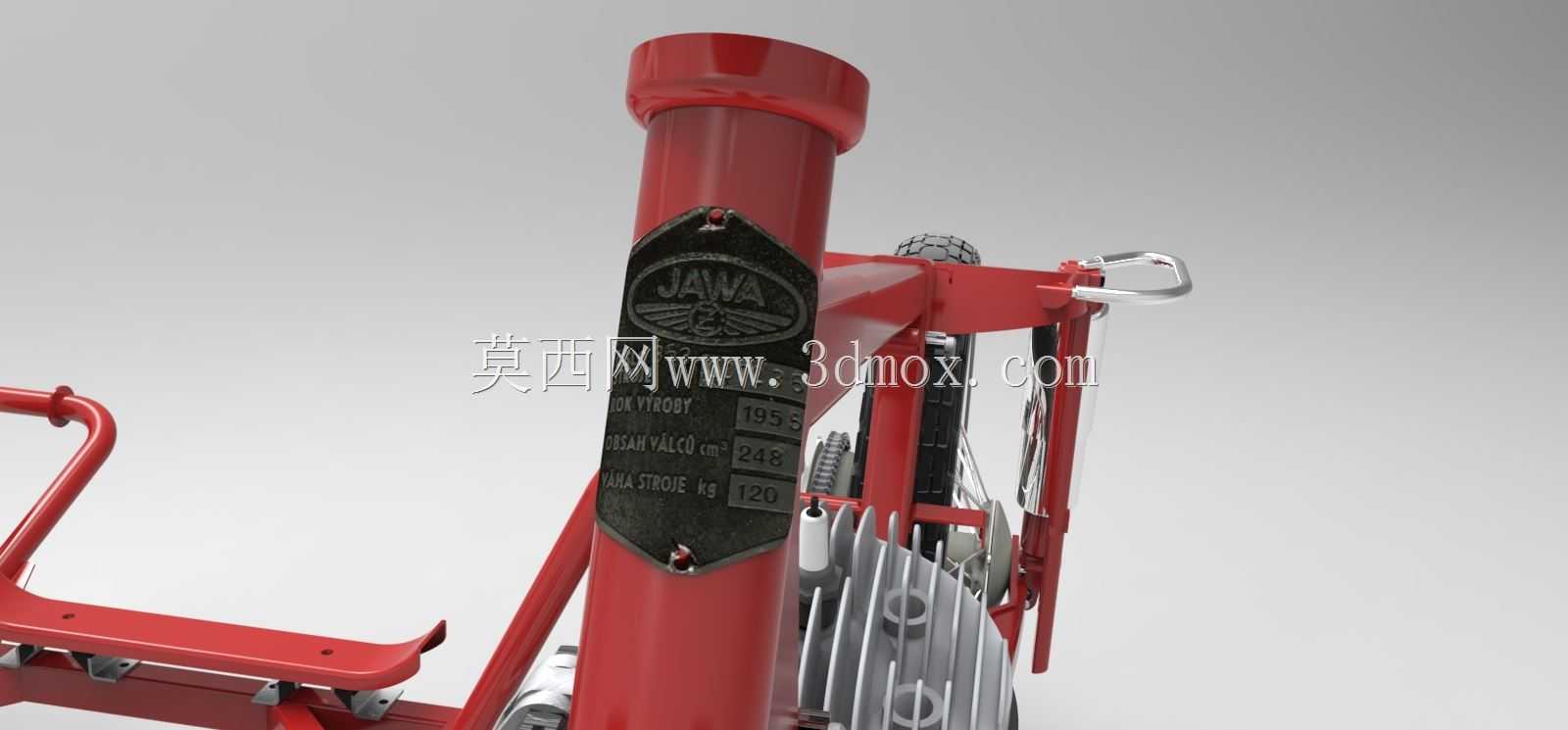

　　这套边三轮摩托的结构设计，首先要兼顾日常通勤与轻度非铺装路面行驶的双重使用场景，主车与边斗的连接刚性是设计阶段最先敲定的核心指标，主车架采用双管环抱式结构，从车头转向立管位置向后延伸，绕过发动机安装位后分叉形成边斗连接的固定支座，边斗的轮架通过三组螺栓点位与主车架刚性连接，避免行驶过程中出现连接位形变导致的行驶跑偏问题。车头部分的整流罩采用贴合前叉立管的曲面造型，在不遮挡前照灯照射范围的前提下，尽可能降低正面迎风带来的风阻，整流罩的安装点位预留了3mm的调节间隙，可适配不同厚度的缓冲胶垫，抵消发动机运转传递到车头的高频振动。转速表的安装位设置在车把中部的固定支架上，走线从车把钢管内部穿行，避免外露线束在转向过程中出现拉扯磨损，

　　侧支架采用弹簧复位的铰接结构，收起时贴合车架下管的轮廓，不会在行驶过程中剐蹭路面凸起，支架的支撑脚做了加宽处理，在松软路面停靠时能降低接地压强，避免车辆侧倾翻倒。动力单元采用单缸风冷结构，全新设计的气缸头优化了散热鳍片的排布角度，在车辆低速爬坡时能保证迎面气流充分流经散热表面，避免热负荷过高导致的动力衰减，二次传动链的安装位严格匹配前后链轮的共面公差，张紧调节结构预留了15mm的调节行程，可覆盖链条长期使用后的拉伸量，无需频繁拆卸链轮即可完成张紧度调整。车轮部分采用钢丝辐条结构，轮辋的安装位做了加强处理，可适配标注为Barum Super Sport的原厂胎面花纹轮胎，轮胎的接地轮廓经过匹配调校，在干燥铺装路面能提供足够的抓地力，

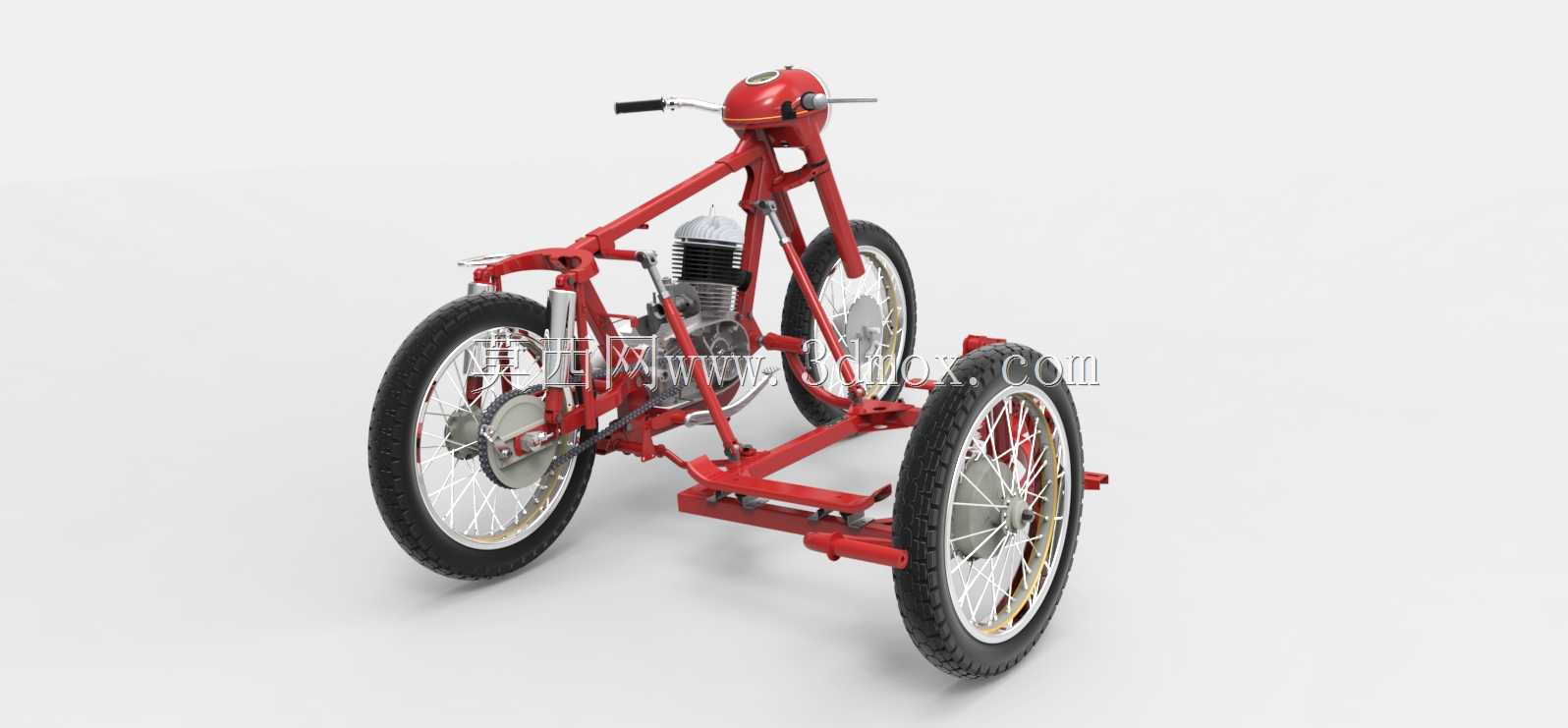

　　同时兼顾湿滑路面的排水性能。边斗的轮架采用独立的摇臂结构，与主车后轮的减震行程做了匹配调校，在经过颠簸路面时，三个车轮能尽可能保持接地状态，避免单轮悬空导致的操控失控。设计过程中对所有安装边界做了干涉校验，车把转到最大转角时，不会与油箱、整流罩发生剐蹭，边斗的前端轮廓不会遮挡主车的转向操作空间，所有外露的螺栓连接位都预留了扳手操作空间，后期维护时无需拆卸周边大部件即可完成紧固件的紧固作业。发动机与车架的连接位采用橡胶缓冲衬套，可过滤发动机运转产生的大部分振动，降低手把与座椅位置的振动传递，提升长时间骑行的舒适度。前照灯的安装支架采用可调节角度的铰接结构，可根据载重情况调整灯光照射角度，避免载重变化后灯光过高或过低影响夜间行驶视线。

　　整车的管线排布都沿着车架钢管的走向固定，每间隔15cm设置一个固定卡扣，避免管线晃动与周边部件产生摩擦破损，燃油管路与电气线路分开排布，预留足够的安全间隙，杜绝燃油渗漏接触电气部件的安全隐患。边斗的乘坐位框架与主车架的连接位做了应力分散处理，在承载额定重量的情况下，连接位的应力集中系数控制在安全阈值内，长期使用不会出现焊缝开裂的问题。
