航空航天类带操作手柄蝶阀结构设计

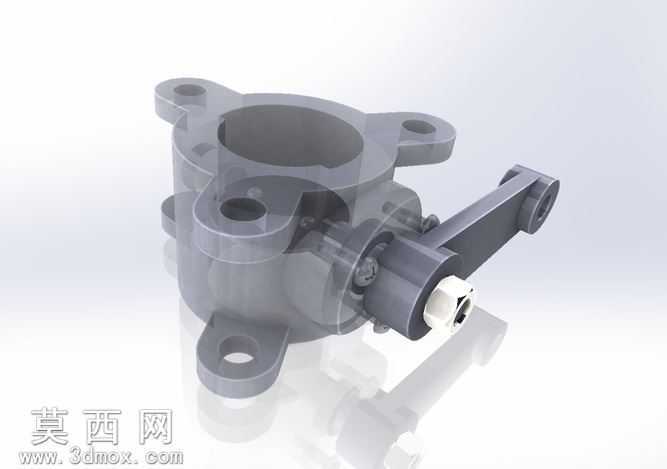

本蝶阀三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，从阀体基础轮廓开始绘制，先通过草图绘制阀体的通径截面、安装耳座的定位轮廓，再通过拉伸、切除、圆角等基础特征完成阀体主体的构建，针对阀体上的三个带安装孔的固定耳座，采用对称约束保证安装孔的位置度公差符合航空航天类部件的装配要求，耳座与阀体主体的过渡位置做了渐变圆角处理，既避免应力集中问题，也让整体外观更符合工业设计的流畅性要求。阀板与阀杆的配合部分采用同轴心约束完成装配，阀杆与阀体的轴孔配合位置预留了合理的装配间隙，模拟实际工况下的转动余量，避免模型装配出现干涉问题。操作手柄部分采用分体式建模，先构建手柄的长臂主体轮廓，再通过扫掠特征完成手柄握持端的造型，手柄与阀杆连接的锁紧部位做了多边形卡位结构设计，保证扭矩传递过程中不会出现打滑问题，手柄端部的白色标识部件采用独立特征建模，与金属主体做明确的材质区分。渲染阶段采用半透明材质赋予阀体主体，可直观展示阀体内腔的流道结构、阀板的安装位置以及内部密封组件的排布状态，金属部件统一采用哑光金属质感材质，还原铸铝类航空部件的真实表面质感，操作手柄的金属部分做了轻微的磨砂质感处理，白色标识件采用哑光工程塑料材质，通过不同材质的粗糙度、反光度参数调整，让各部件的视觉区分度清晰明了。设计过程中针对航空航天类应用场景的特殊要求，重点优化了阀轴的结构强度，对原常规蝶阀阀轴偏细、承压能力不足的缺陷做了针对性改进，加粗阀轴直径并优化了轴与阀板的连接固定方式，提升阀门在高压工况下的结构稳定性，同时对阀体的壁厚做了均匀化处理，在保证整体强度满足工况压力要求的前提下，尽可能控制阀体整体重量，适配航空航天类部件的轻量化设计需求。模型完成后通过干涉检查工具逐一验证各活动部件的运动行程，确认手柄转动过程中阀板可在0-90度范围内顺畅转动，无部件碰撞、卡滞问题，各密封面的贴合位置在阀板关闭状态下可实现完全贴合，满足流体截断的功能要求，整体结构兼顾了工况实用性与装配合理性，可用于阀门结构教学、工况模拟仿真以及相关产品的设计参考。
