车载燃油箱带安装法兰加注口盖结构

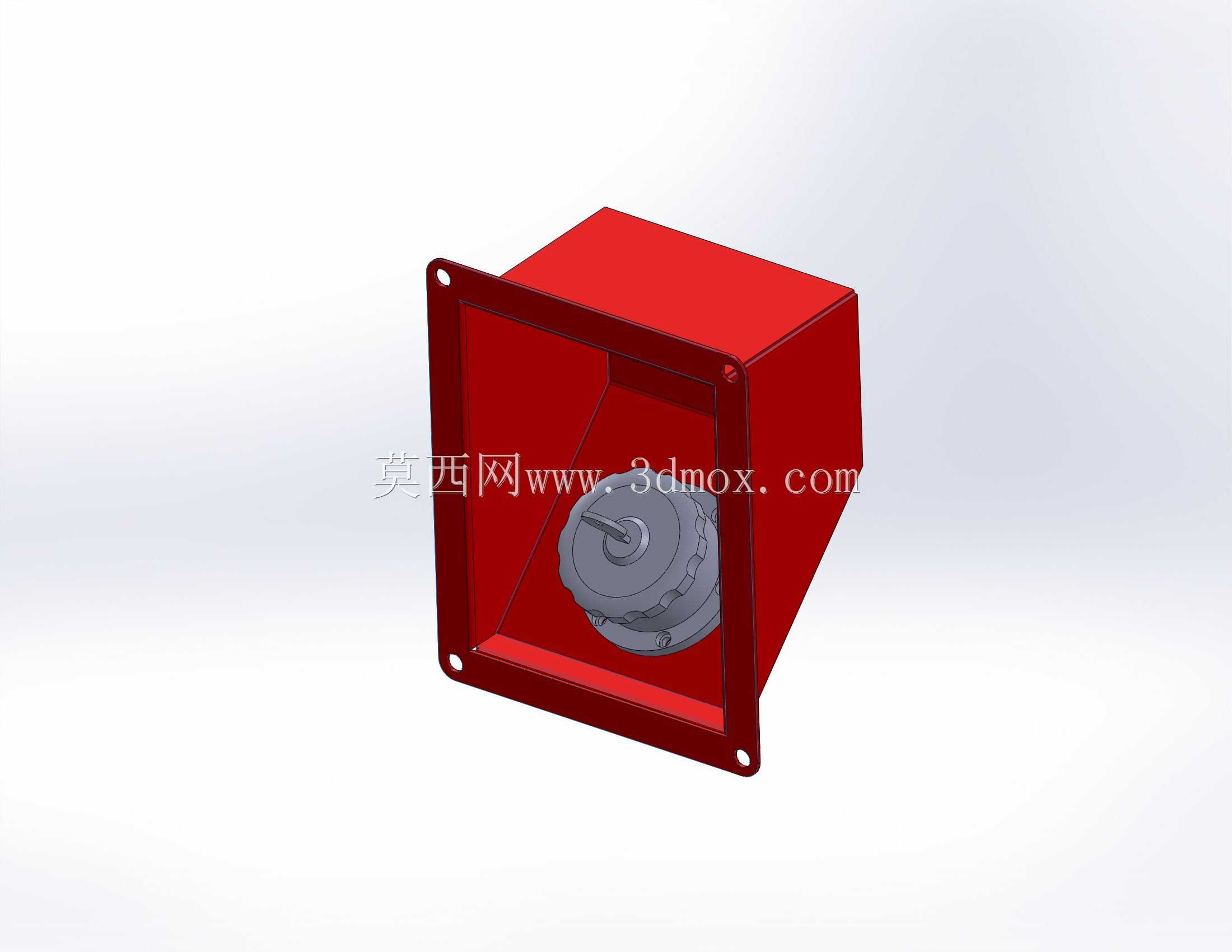

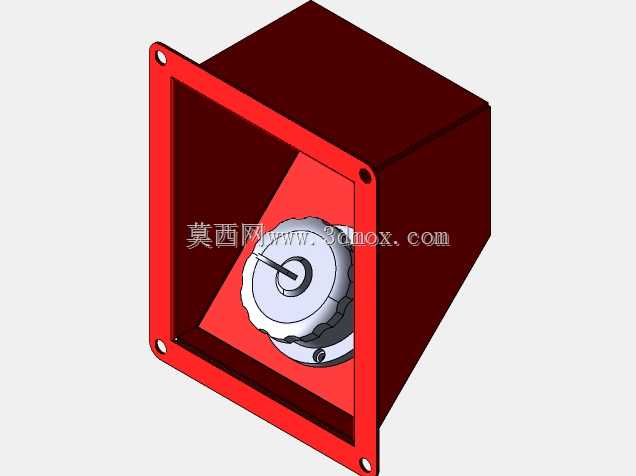

　　在移动作业设备、商用车辆的燃油供给系统中，燃油加注口是连接外部补油操作与内部储油腔体的核心接口部件，这套带方形安装法兰的加注口盖结构，主要适配内嵌式安装的燃油箱布局，区别于外露式的车身侧围加注口，这类结构多用于工程机械设备、特种作业车辆、固定式柴油发电机组的储油单元，安装位置通常处于油箱侧壁靠近上沿的区域，避免车辆行驶过程中颠簸造成燃油从加注口溢出，同时也能减少外部泥水、扬尘直接冲刷加注口密封面的概率。从结构布局来看，整个组件分为外部安装法兰座、内置加注口颈、旋合式密封盖三个核心部分，方形法兰的四个角预留了通孔安装位，安装时可以通过螺栓直接固定在油箱侧壁的预开安装孔上，法兰与油箱壁面之间需要加装耐油密封垫，避免燃油从安装结合面渗漏，

　　法兰的方形轮廓相比圆形法兰，在薄板油箱壁上的抗扭转性能更好，反复拧动油箱盖的时候不会带动法兰座跟转，降低安装螺栓松动的风险。加注口颈从法兰面向油箱内部延伸一定长度，端口处设置了与油箱盖配合的螺纹结构，螺纹的旋合方向采用顺时针拧紧的通用标准，和市面上绝大多数燃油加注口的操作习惯保持一致，避免操作人员补油时出现操作方向错误，口颈的内径尺寸匹配常规加油枪的外径，能够兼容柴油、汽油两类燃油的标准加油枪插入，不会出现加油枪无法伸入导致的燃油喷溅问题。旋合式油箱盖的内部设置了多级密封结构，最外层是防尘挡边，能够盖住法兰座与油箱盖之间的配合间隙，阻挡外部的灰尘、雨水进入螺纹配合区域；中间层是耐油橡胶密封垫，拧紧后会紧紧压在加注口颈的端面上，

　　阻断燃油挥发的通道，同时防止车辆倾斜时燃油从口颈处渗漏；部分同结构的油箱盖还会集成呼吸阀组件，平衡油箱内部的压力，避免燃油消耗后油箱内形成负压影响供油顺畅，也能防止高温环境下油箱内燃油蒸发压力过高造成密封件过早老化。设计这类结构的时候，首先要考虑安装边界的适配性，方形法兰的外轮廓尺寸需要匹配油箱侧壁的安装空间，四个安装孔的孔距要和油箱上预装的焊接螺母位置完全对应，法兰的厚度要保证螺栓拧紧后不会出现变形，通常采用冷轧钢板冲压成型后做防锈喷塑处理，红色的喷塑层既可以提升部件的耐锈蚀能力，也能和周边的黑色车架、金属油箱形成明显的视觉区分，方便日常检查维护时快速定位加注口位置。加注口颈向油箱内部延伸的长度需要经过校核，

　　既不能过短导致加油时燃油容易反喷，也不能过长占用油箱内部的有效储油空间，同时口颈的下端要做倒角处理，避免加油枪插入时刮伤枪体表面的密封层。油箱盖的外部做了滚花防滑处理，即使操作人员戴着手套也能顺利完成拧开和拧紧操作，拧紧力矩的范围在设计时就通过密封面的压缩量做了限定，不需要使用额外工具，徒手拧紧就能达到密封要求，避免用力过大造成螺纹滑牙或者密封垫过度压缩失去弹性。在实际应用场景中，这类加注口结构还需要考虑燃油兼容性，如果是适配汽油介质，密封件需要采用耐汽油腐蚀的氟橡胶材质，如果是适配柴油介质，可以采用丁腈橡胶材质降低成本，同时整个金属部件都需要做耐盐雾处理，应对户外作业时的潮湿、腐蚀环境，法兰与油箱壁之间的密封垫通常采用耐油石棉橡胶垫或者耐油橡胶垫，根据使用环境的温度区间选择合适的材料。日常维护过程中，只需要定期检查油箱盖的密封垫是否出现老化开裂、法兰安装螺栓是否松动即可，不需要复杂的保养流程，相比外露式的加注口结构，这种内嵌法兰式的结构抗碰撞能力更强，即使作业过程中有碎石、杂物撞击到加注口区域，方形法兰的结构强度也能承受一定的冲击，不会轻易出现变形损坏的情况。
