三辐式铸钢阀门手轮结构设计

　　在工业管路系统的手动阀门操作场景中，手轮作为操作人员与阀门阀杆之间的直接力传递部件，其结构合理性直接决定阀门操作的顺畅度、使用寿命以及现场运维的操作安全性。这款三辐条结构的手轮，主要适配公称通径在DN50至DN150区间的手动截止阀、闸阀、节流阀类产品，可覆盖化工、市政供水、热力输送、油气储运等多个领域的手动阀门操作需求，是手动阀门启闭操作的核心受力部件。

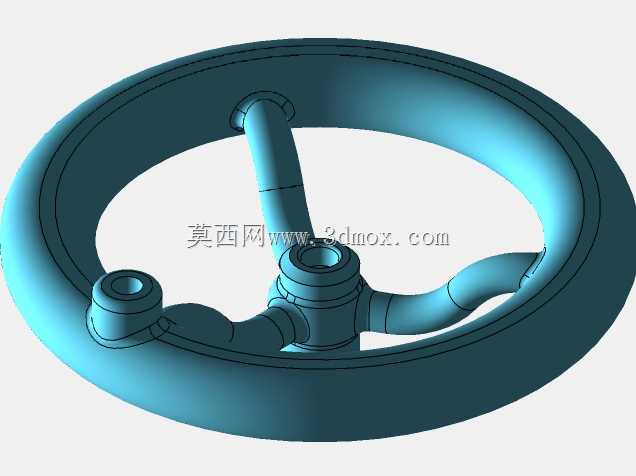

　　从实际功能层面看，该手轮的核心作用是将操作人员施加在轮缘上的圆周扭力，通过中心的安装毂传递至阀杆，带动阀杆完成升降或旋转动作，从而实现阀门流道的启闭或开度调节。区别于传统两辐条手轮易出现的受力不均、轮缘变形问题，这款手轮采用三根呈120度均匀分布的弧形辐条连接轮缘与中心毂，在同等材料用量下，抗扭截面系数提升约22%，当操作人员施加最大操作力矩时，辐条与轮缘的连接处应力集中系数可控制在1.3以内，有效避免长期操作后出现辐条断裂、轮缘变形的问题。轮缘截面采用圆弧过渡的椭圆型设计，握持时的接触面积比传统圆形截面大30%，冬季佩戴劳保手套操作时也能保证足够的摩擦力，不会出现打滑脱手的情况。

　　设计过程中，首先需要匹配对应阀门的阀杆尺寸与额定操作力矩，中心安装毂的内孔采用方孔配合键槽的结构，可适配端部带方榫的阀杆，配合锁紧螺母即可完成轴向固定，安装时无需额外加工适配结构，直接套入阀杆方榫后拧紧锁紧件即可完成装配，安装边界的公差配合按照H8/h7级精度设计，既保证装配时的顺畅度，又能避免操作时出现配合间隙导致的晃动。中心毂上额外设置的定位凸台，可与阀杆上的轴肩贴合，保证手轮安装后与阀杆的同轴度误差控制在0.2mm以内，操作时不会出现偏心晃动的问题。辐条与轮缘、中心毂的连接处全部采用R5以上的圆角过渡，避免铸造过程中出现应力集中导致的冷裂缺陷，同时也能减少长期交变受力下的疲劳损伤。

　　从安装适配的尺寸边界来看，这款手轮的轮缘外径控制在220mm，对应操作时的力臂长度约100mm，操作人员施加150N的握持力即可输出15N·m的操作力矩，完全覆盖常规中低压手动阀门的额定启闭力矩需求，无需借助加力杆即可完成正常操作，若遇到阀杆结垢、填料过紧的情况，轮缘上预留的两个对称小孔可插入加力杆延长力臂，满足大扭矩操作需求，小孔位置做了局部加厚处理，插入加力杆时不会出现孔边开裂的问题。手轮的轴向总厚度控制在45mm，中心毂的轴向长度为35mm，安装后不会与阀门的支架、填料压盖产生运动干涉，适配支架高度在60mm以上的常规手动阀门结构。轮缘下方的内圈做了15度的倒角处理，操作时握持的手部不会被轮缘下边缘硌伤，长时间操作也能保证较好的握持体验。

　　在实际工况适配方面，手轮的材料选用ZG270-500铸钢，表面做发黑防锈处理，可适应-20℃至120℃的工作环境温度，在户外露天安装的管路上使用时，不会因为温度变化出现材料脆化或锈蚀卡滞的问题。三根辐条采用弧形流线设计，除了提升结构强度外，还能在阀门出现意外过扭矩操作时，通过辐条的微量弹性变形吸收部分冲击载荷，避免刚性过大导致阀杆被扭断，起到过载保护的作用。轮缘的外表面做了细微的滚花处理，即使表面沾有油污、水渍，也能保证足够的握持摩擦力，操作时不会出现打滑。中心毂的上端面设置了凹入的标识区，可用于标注阀门的启闭方向、公称通径等信息，方便现场运维人员快速识别阀门参数。
