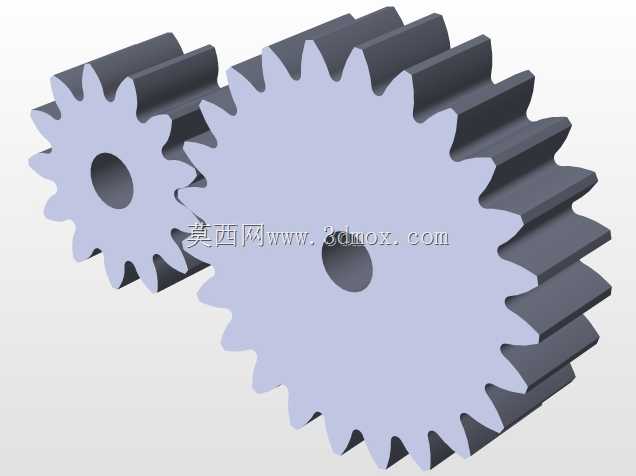

这套齿轮组是适配本田车型手动变速器倒挡机构的核心传动部件,日常工况下主要承担倒车工况下的动力换向传递作用,区别于前进挡常啮合斜齿轮结构,倒挡齿轮采用直齿圆柱齿形设计,核心原因是直齿结构可在换挡过程中实现轴向平顺滑入啮合,无需同步器结构即可完成倒挡动力的接合与断开,适配家用乘用车倒挡低频次、短时长的使用特性。从实际装车场景来看,这套齿轮组安装在变速器壳体内部的倒挡轴位置,位于输入轴、输出轴常啮合齿轮的侧方预留安装腔,两个齿轮的中心距严格匹配变速器壳体的轴孔定位尺寸,安装时需保证齿轮端面与轴肩的贴合间隙控制在合理范围,避免运转过程中出现轴向窜动引发打齿故障。齿形设计阶段,首先根据变速器倒挡传动比要求确定两个齿轮的齿数配比,

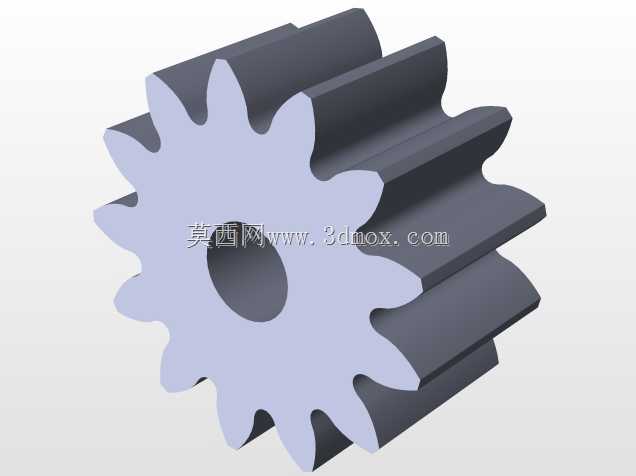

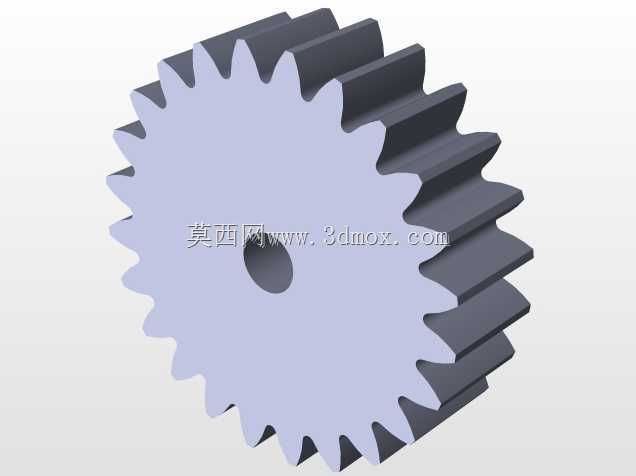

小齿轮齿数适配输入侧动力输入转速,大齿轮齿数匹配输出侧扭矩放大需求,齿顶圆、齿根圆尺寸经过反复校核,保证啮合过程中齿侧间隙处于合理区间,既不会因间隙过大导致传动冲击异响,也不会因间隙过小出现热胀卡滞问题。齿轮中心的通孔为安装轴孔,孔的内径尺寸与倒挡轴的外径采用过渡配合公差,保证齿轮可在轴上顺畅转动同时不会出现径向晃动,孔口位置做了微小倒角处理,方便装配时轴件的导入,也能去除加工毛刺避免应力集中。从实际使用特性来看,直齿结构的啮合接触为全齿宽同时接触,虽然相比斜齿传动的平顺性稍弱,但倒挡工况下车速普遍较低,使用时长占比极低,完全可以满足使用需求,同时直齿加工工艺更简单,装配调整难度更低,后期维护更换成本也更可控。
设计过程中还需考虑齿轮的啮合重合度,保证至少有一对以上轮齿处于啮合状态,避免传动过程中出现瞬时脱啮的问题,齿面的粗糙度要求也适配变速器油液的润滑特性,运转时可在齿面形成稳定油膜,降低齿面磨损速率。两个齿轮的厚度尺寸完全匹配变速器内部的安装空间,不会与周边的换挡拨叉、其他挡位齿轮发生运动干涉,齿轮端面的加工平面度也有严格要求,保证运转时端面跳动量控制在允许范围内,避免出现偏磨问题。在整车换挡操作时,驾驶员挂入倒挡后,倒挡拨叉会带动其中一个齿轮滑入啮合位置,将输入轴的旋转方向经过中间齿轮换向之后传递给输出轴,实现车辆的倒车行驶,这套齿轮组的齿形强度经过台架试验验证,可承受发动机最大输出扭矩下的冲击载荷,不会出现断齿、变形等失效问题。
建模过程中严格按照实际加工尺寸还原齿形参数,包括齿距、齿厚、压力角等核心参数都与实际加工图纸保持一致,安装孔的位置度、齿轮的同轴度等形位公差也在模型中做了对应体现,可直接用于变速器倒挡机构的装配干涉校验、运动仿真分析,也可作为维修替换件的加工参考模型,帮助技术人员快速理解倒挡机构的动力传递路径与装配关系。
