蜗轮蜗杆传动副蜗轮结构三维设计

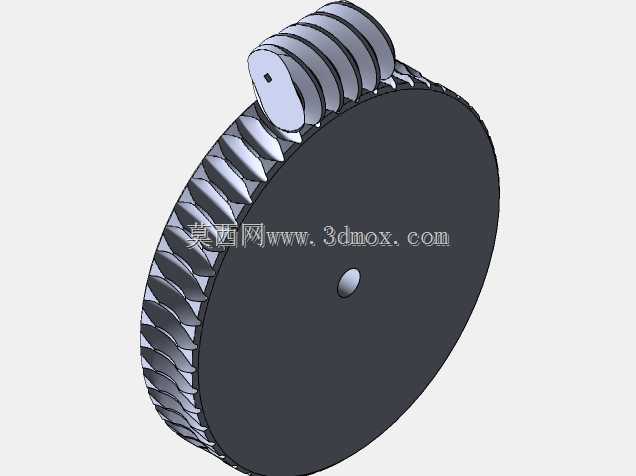

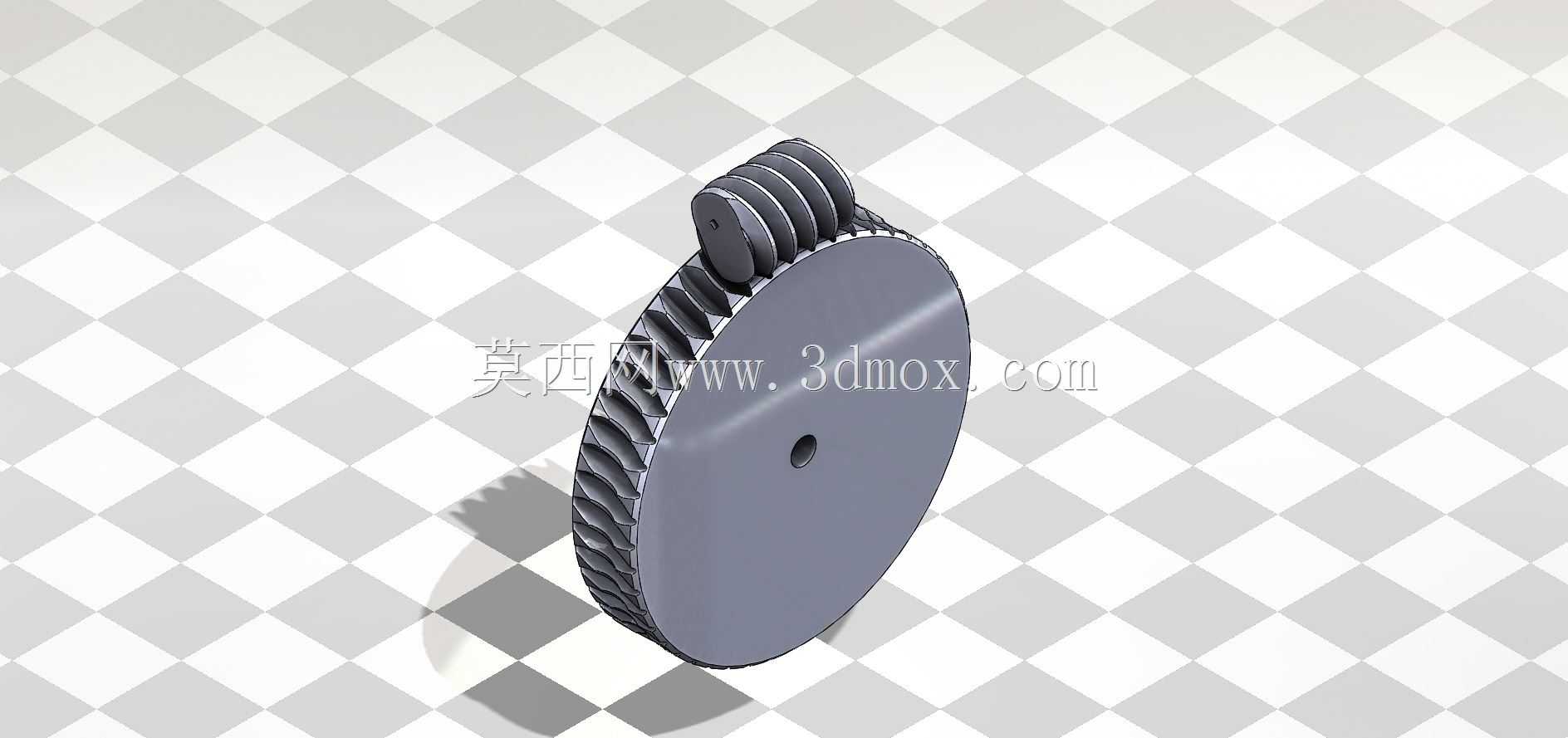

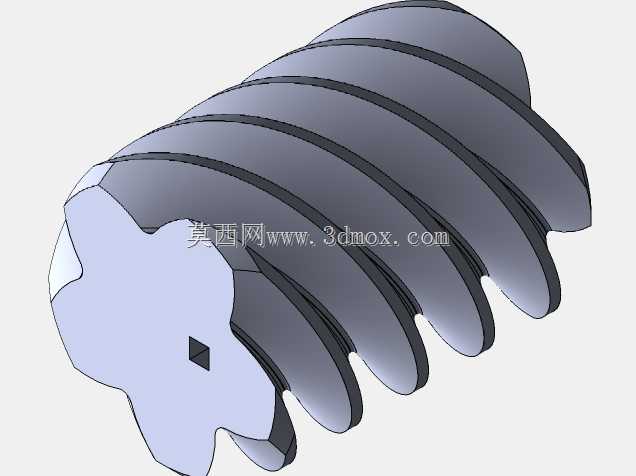

　　在重载低速传动的工况场景里，蜗轮始终是交错轴传动环节里无法替代的核心零件，这类零件常和配对蜗杆组成90度交错轴的传动副，广泛出现在输送设备的减速单元、机床进给机构、起重设备的回转驱动、自动化生产线的分度机构里，和常规圆柱齿轮传动不同，蜗轮蜗杆副依靠齿面的滑动啮合实现大传动比的动力传递，单级传动就能实现10到80的传动比，结构比多级圆柱齿轮减速紧凑很多，同时啮合过程中齿面接触为线接触，承载能力远高于同模数的交错轴斜齿轮，还具备反向自锁的特性，在起重类设备里可以避免负载坠落的安全风险。

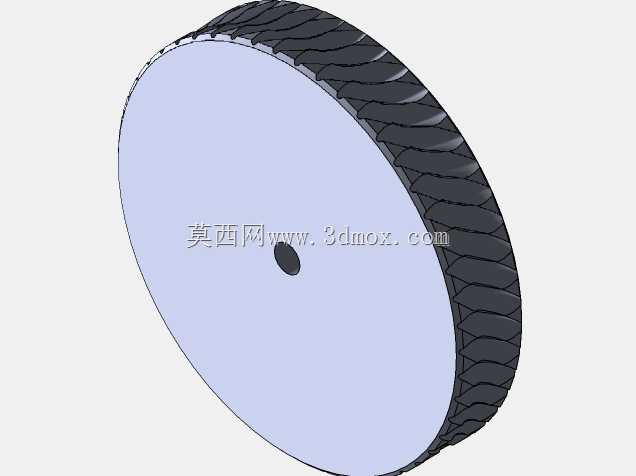

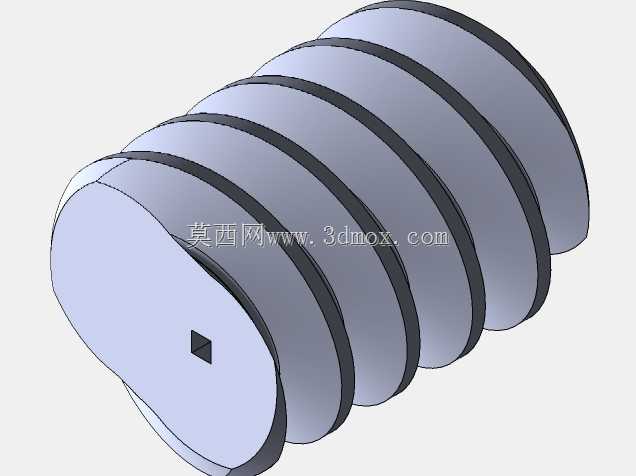

　　这个蜗轮的设计首先围绕啮合精度展开，齿部采用阿基米德蜗杆配对的齿形参数，齿面沿齿宽方向做成内凹的弧形，完全包覆配对蜗杆的齿面，啮合时同时参与接触的齿数占总齿数的40%左右，能有效分散齿面接触应力，降低长期运行下的点蚀失效概率。齿坯部分采用辐板式结构，中心设置安装轴孔，轴孔和轮毂之间做了过渡圆角处理，避免应力集中导致的轮毂开裂，轮毂的轴向宽度略大于齿宽，保证安装时和轴的配合长度足够，传递扭矩时不会出现轴孔压溃的问题。

　　从安装边界来看，蜗轮的最大外圆尺寸需要和配对蜗杆的中心距严格匹配，齿顶圆和蜗杆齿根圆之间预留了标准顶隙，既避免运转时出现齿顶干涉，也能储存润滑脂，在低速开式传动场景里可以延长维护周期。齿部的轴向位置做了定位凸台设计，安装时可以直接靠在轴承端盖的定位面上，不需要额外调整轴向窜量，降低装配时的调试难度。辐板上没有设置多余的减重孔，因为这类蜗轮常应用在有冲击载荷的工况里，实心辐板的抗扭刚性更好，频繁正反转时不会出现辐板变形导致的啮合间隙变大问题。

　　实际选型应用时，首先要确认配对蜗杆的导程角和蜗轮的螺旋角完全匹配，旋向保持一致，否则会出现卡滞甚至打齿的问题。中心距的公差需要控制在IT7级以内，中心距偏差过大会导致齿面接触偏向一端，局部载荷过大加速齿面磨损。蜗轮的轴孔公差采用H7级配合，和传动轴之间采用平键连接传递扭矩，键槽的位置对称于齿部的中心平面，避免装配后出现偏心导致的传动不平稳。

　　在日常运维的场景里，这类蜗轮的齿面磨损是主要失效形式，因为啮合过程中存在较大的相对滑动，所以设计时齿面粗糙度要求达到Ra1.6以下，开式传动采用脂润滑时需要定期补充润滑脂，闭式传动则采用浸油润滑，油位高度没过蜗轮齿高的三分之一即可，避免搅油损失过大。如果应用在有正反转要求的设备里，需要严格控制齿侧间隙在0.1到0.2毫米之间，间隙过大会导致反向传动时出现冲击，间隙过小则会出现运转卡滞、温升过高的问题。

　　建模过程中，齿部的生成是核心环节，首先根据配对蜗杆的参数生成螺旋齿面，再通过布尔运算切除齿坯得到精确的齿形，齿根部分做了0.3倍模数的圆角过渡，避免齿根应力集中，齿顶部分做了微小的倒角，去除加工毛刺的同时避免装配时磕碰齿顶。整个模型的所有安装尺寸都符合通用机械传动的设计规范，可以直接导入装配体和配对蜗杆、轴、轴承等标准件完成装配，不需要额外调整参数，也可以作为有限元分析的基础模型，校核不同载荷下的齿面接触应力和轮毂扭转强度，为后续的工艺选型提供数据支撑。
