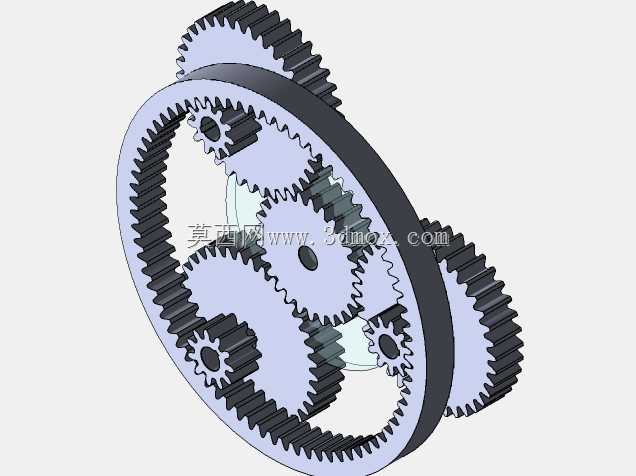

NGW型行星轮系传动机构三维结构

　　这套行星轮系结构在工业传动场景中覆盖范围极广，小到伺服进给机构的末端减速单元，大到工程机械行走驱动、风电增速箱的核心传动段，都能见到同构型结构的实际应用。区别于普通定轴轮系，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，能在极小的安装空间内实现大传动比输出，同时通过多行星轮均匀分流载荷，单齿承受的啮合应力远低于同功率等级的定轴齿轮组，运转时的啮合冲击也因多点同时啮合被大幅抵消，传动平稳性更适配对振动有严格要求的精密设备场景。

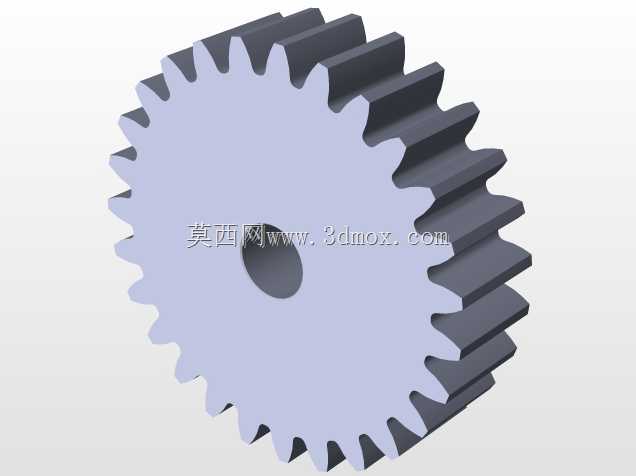

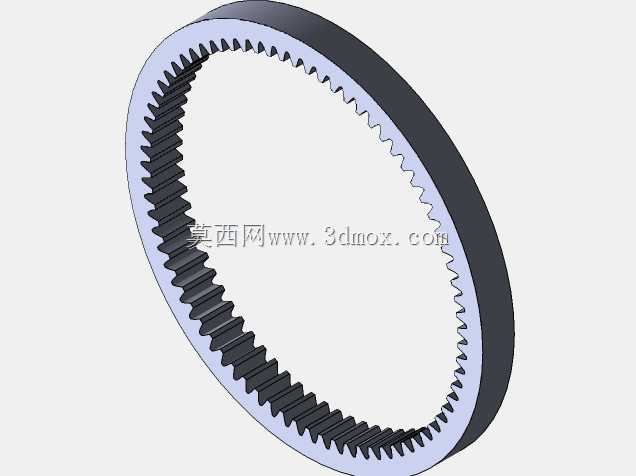

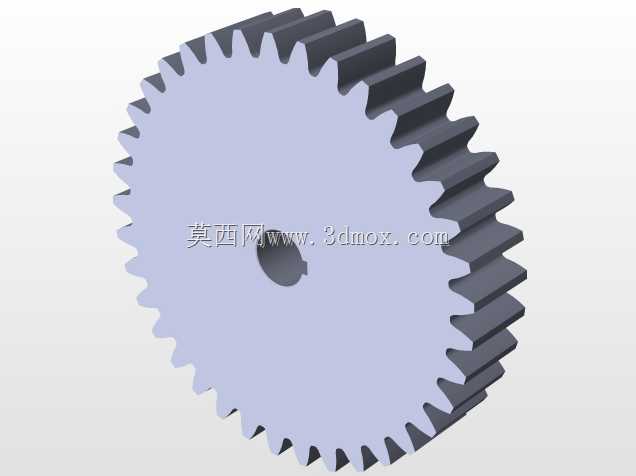

　　从结构设计逻辑来看，这套轮系的太阳轮采用浮动式安装设计，没有额外的径向定位轴承，运转时可通过与多个行星轮的啮合自动找正中心，抵消加工装配带来的齿向误差、行星轮轴位置度偏差带来的载荷不均问题，无需额外增加均载机构就能实现各行星轮的载荷均匀分配，大幅降低了加工精度要求与装配难度。行星轮通过滚针轴承直接安装在行星架的销轴上，销轴与行星架采用过盈配合加骑缝销固定，避免重载下销轴出现转动窜动；内齿圈采用薄壁齿圈结构，外侧预留止口安装位，可直接嵌入设备箱体的定位槽内，通过端盖压紧实现轴向固定，齿圈外侧还设计有均布的减重凹槽，在保证齿根弯曲强度的前提下尽可能降低整体转动惯量，适配频繁正反转的传动工况。

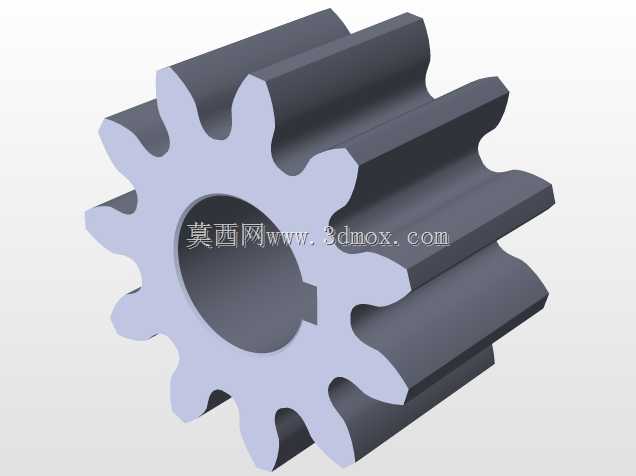

　　实际选型安装时，这套轮系的轴向安装边界由行星架的输出端面与太阳轮的输入轴伸长度共同决定，输入轴端设计有标准平键键槽，可直接与电机输出轴、联轴器对接，输出端的行星架端面预留有螺栓安装孔，可直接连接负载法兰或输出轴，无需额外设计转接结构。径向安装尺寸以内齿圈的外圆定位止口为基准，设计配套箱体时只需保证止口的同轴度公差在IT7级以内，就能避免轮系出现偏载啃齿的问题。齿部参数采用变位设计，太阳轮采用正变位提升齿根弯曲强度，行星轮采用角度变位补偿啮合侧隙，内齿圈采用少量负变位避免齿顶过尖，整套轮系的啮合侧隙控制在0.02-0.04mm之间，既保证高温运转下不会因热膨胀出现卡滞，又能将回程误差控制在精密传动允许的范围内。

　　在实际工况适配性上，这套轮系可根据使用场景调整固定端：若将行星架固定、太阳轮输入，可实现内齿圈大速比输出，适配卷扬机构的低速大扭矩需求；若将太阳轮固定、内齿圈输入，可实现行星架的差速输出，适配行走机构的差速传动需求。轮系所有齿轮均采用渐开线圆柱直齿设计，相比斜齿行星轮系，加工难度更低，没有轴向分力，不需要额外配置推力轴承承受轴向载荷，结构更紧凑，装配维护更简便，适合中小功率、对轴向尺寸有严格限制的传动场景。日常维护时只需定期通过行星架上预留的注油孔加注润滑脂，就能保证滚针轴承与齿面的充分润滑，无需拆解轮系调整啮合间隙，长期运转下的维护成本远低于同级别的定轴减速结构。
