角式安全阀阀体结构工程设计方案

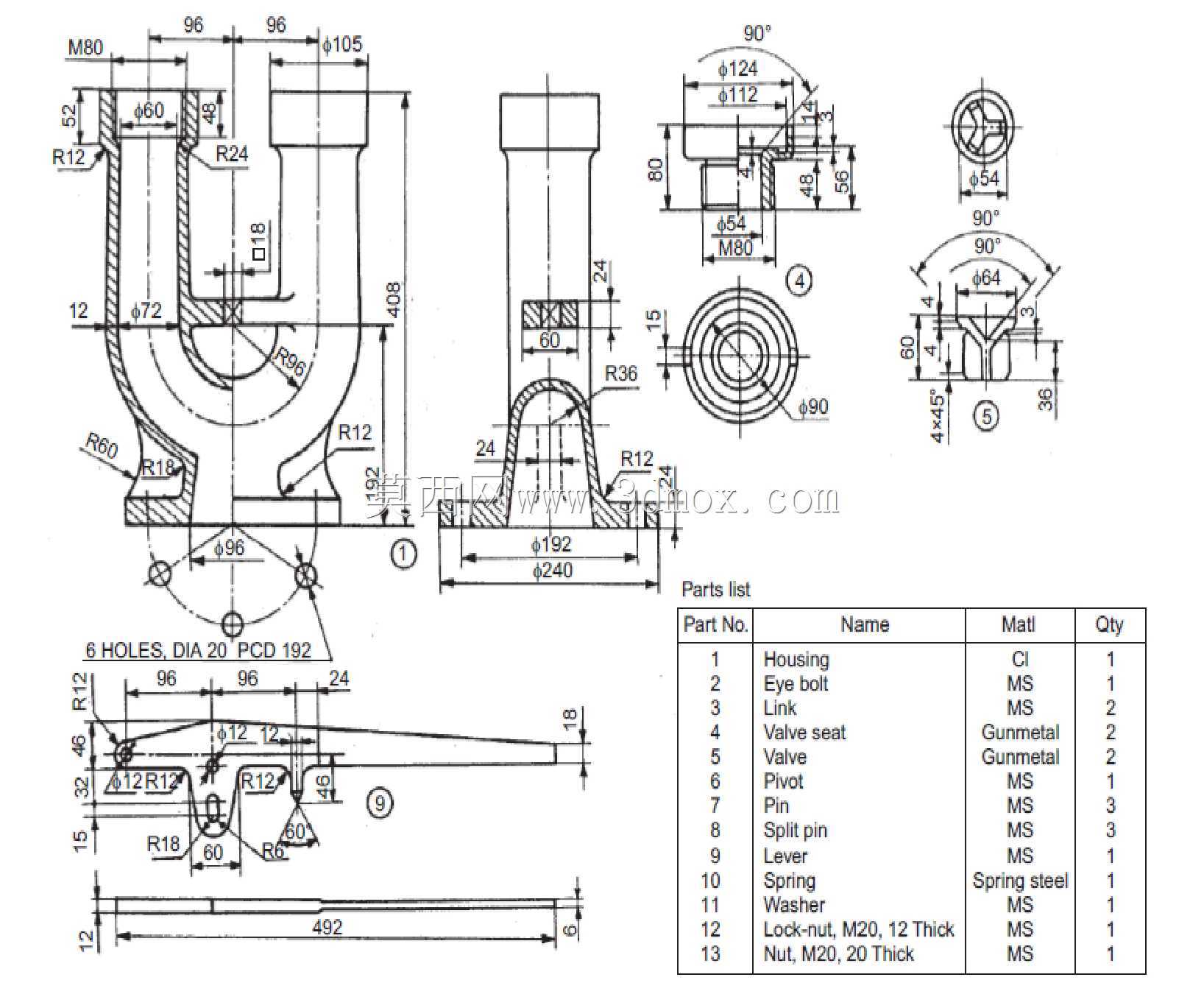

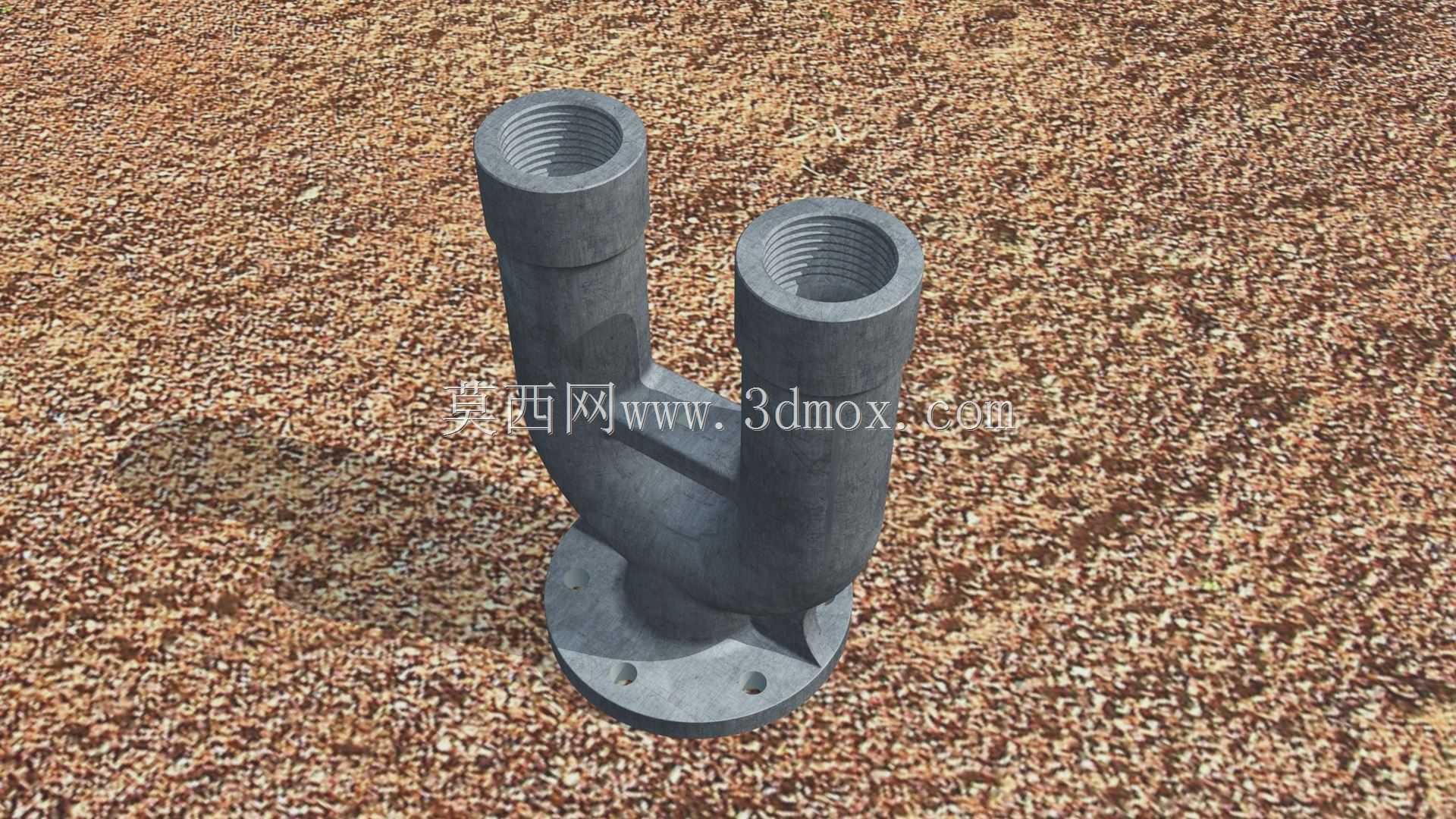

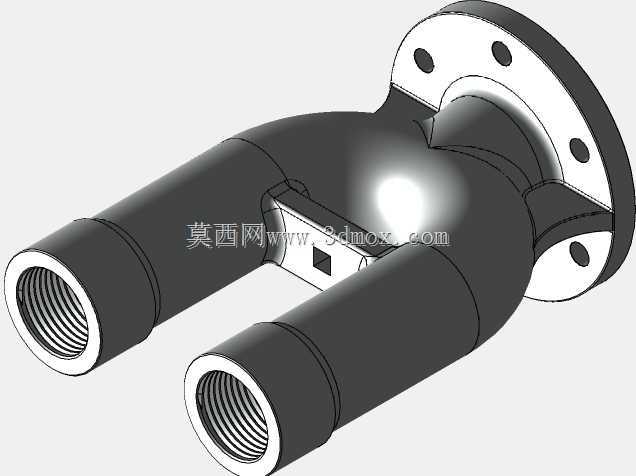

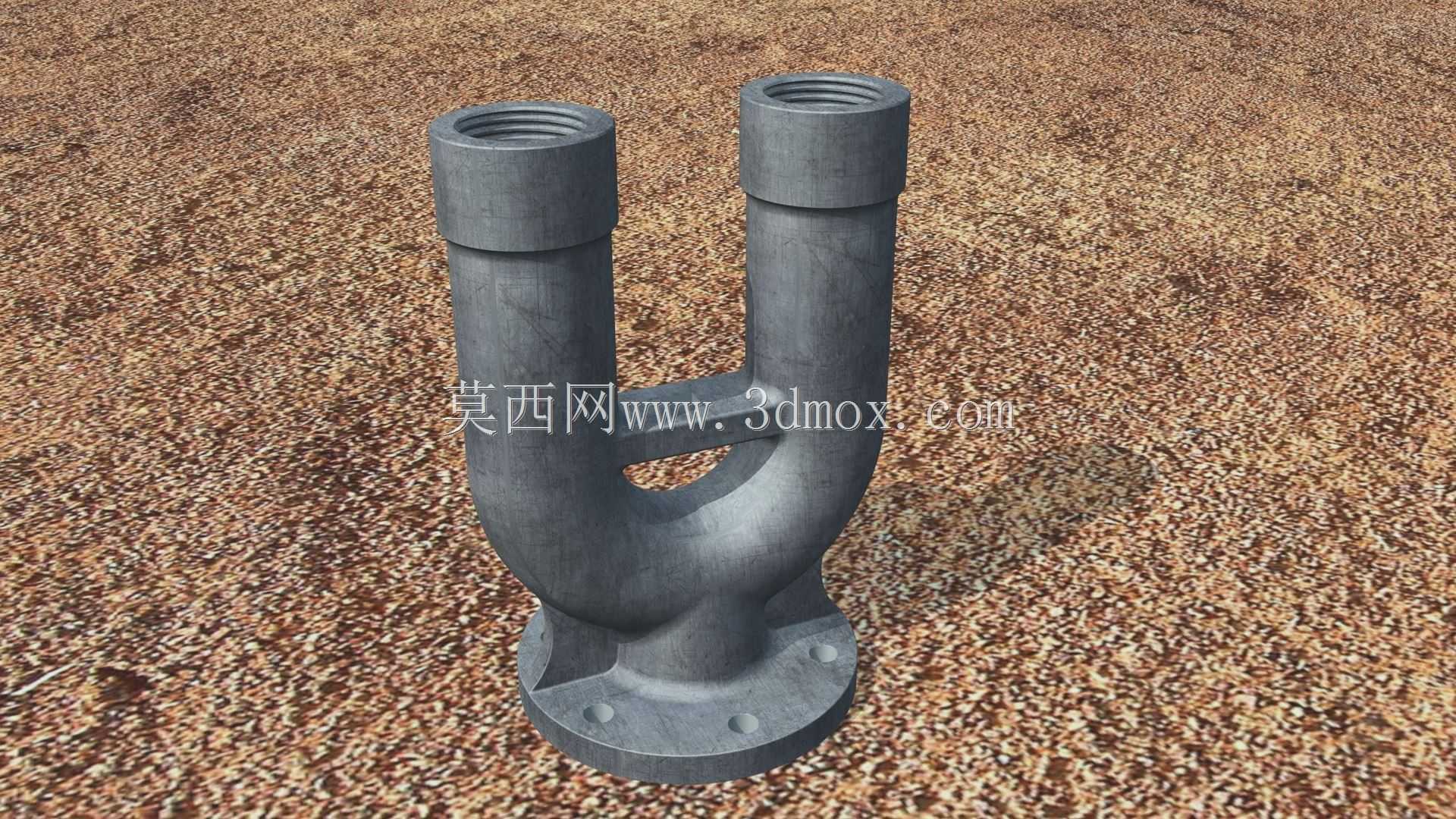

　　在承压流体输送系统的超压防护场景中，安全阀阀体作为核心承压壳体，承担着容纳内部启闭组件、连通管路介质、承受系统压力载荷的关键作用，本次设计的角式安全阀阀体，适配中高压工业管路的安装需求，进出口采用垂直角向布局，能够在管路转角位置直接完成安装，减少管路弯头的使用数量，降低系统整体流阻与泄漏风险。从实际工况适配角度出发，该阀体的进出口端分别设置标准连接结构，入口端适配M80规格的外螺纹连接，出口端为法兰式连接结构，法兰外径φ240mm，其上均布6个φ20的安装通孔，孔位分布圆直径φ192mm，能够直接匹配同压力等级的下游管路法兰，安装时无需额外加工转接结构。阀体整体高度尺寸为408mm，入口端中心到出口端面的水平距离为96mm，

　　安装时需要预留的径向操作空间不小于φ124mm，轴向检修空间需满足阀杆组件抽装的472mm长度要求，避免现场安装后出现检修空间不足的问题。阀体的流道设计采用平滑过渡的圆弧结构，入口段到阀座腔的过渡圆角分别为R60、R18、R12，阀座腔到出口段的过渡圆角为R24、R36，所有流道转角处均避免直角突变，能够有效降低介质高速流过时的湍流扰动，减少冲蚀磨损与流动噪声，同时避免介质在流道死角处淤积，适配蒸汽、压缩空气、洁净工业水等多种介质的输送防护需求。从结构强度设计层面，阀体入口端壁厚设置为12mm，阀座安装位置的局部壁厚加厚至60mm，能够承受阀座密封面传递的介质压力与启闭冲击载荷，阀体上设置的R12、R24等外圆角结构，

　　能够有效降低铸造与机加工过程中的应力集中，避免承压状态下出现应力开裂风险。阀体顶部的阀盖连接位置设置φ105的定位止口，止口深度12mm，配合4-M12的连接螺孔，能够保证阀盖安装的同轴度，避免阀杆出现偏磨导致的密封失效问题。阀体下部设置的排污螺孔结构，能够在设备停机检修时排出阀腔内部的残留介质与杂质，减少内部组件的腐蚀风险。在零件配合设计上，阀体内腔预留了阀瓣、导向套、弹簧座等组件的安装空间，导向部位的内径尺寸为φ54，与导向套的配合间隙控制在0.12-0.18mm之间，既能够保证阀瓣启闭过程中的运动顺畅，又可以避免间隙过大导致的阀瓣歪斜，保证密封面的准确贴合。阀体上的阀座安装位置设置φ64的密封面定位台，密封面锥角为90°，

　　能够适配同角度的阀瓣密封面，保证超压开启时的介质泄放面积满足额定排量要求，同时在回座时能够实现可靠密封。从制造工艺角度考虑，该阀体的结构设计适配砂型铸造工艺，所有壁厚过渡均匀，最小壁厚12mm，最大壁厚60mm的位置设置了平缓的过渡斜面，避免铸造过程中出现缩松、缩孔等缺陷，机加工面集中在进出口连接端、阀盖止口、阀座密封面位置，加工余量设置合理，能够减少机加工工时，降低制造成本。在现场安装适配性上，角式的结构布局使得该阀体可以直接安装在垂直管路与水平管路的转角位置，相比直通式安全阀能够节省至少一个90°弯头的安装空间，尤其适合管路布局紧凑的压力容器出口、泵站出口等位置，安装时入口端垂直向上连接设备泄放口，出口端水平连接泄放管路，介质从下方入口进入阀腔，超压时推动阀瓣向上开启，介质从水平出口排出，流道走向顺畅，泄放时的背压对阀门开启压力的影响更小，能够保证安全阀的整定压力稳定，避免出现频跳、颤振等异常工况。
