同轴双联参数化齿轮轴传动组件

项目分类:齿轮 发布时间:2021-11-27 ID:411101
  • 同轴双联参数化齿轮轴传动组件
  • 同轴双联参数化齿轮轴传动组件
  • 同轴双联参数化齿轮轴传动组件
  • 同轴双联参数化齿轮轴传动组件
  • 同轴双联参数化齿轮轴传动组件

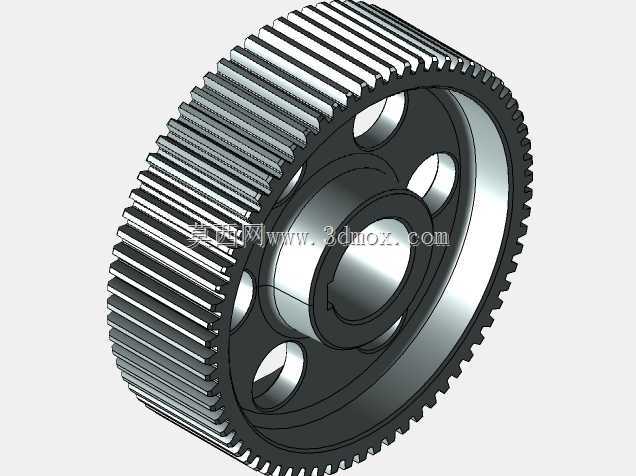

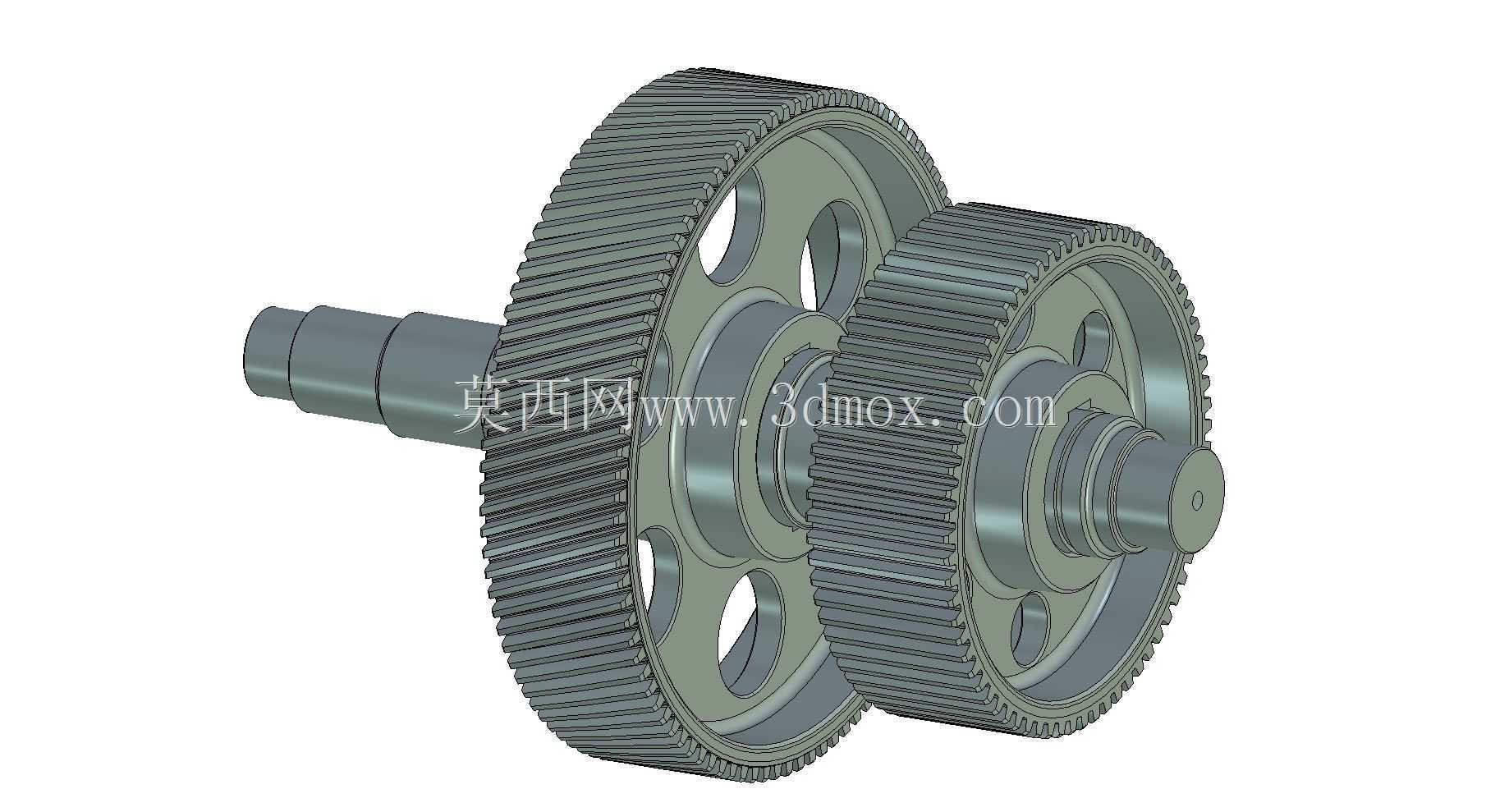

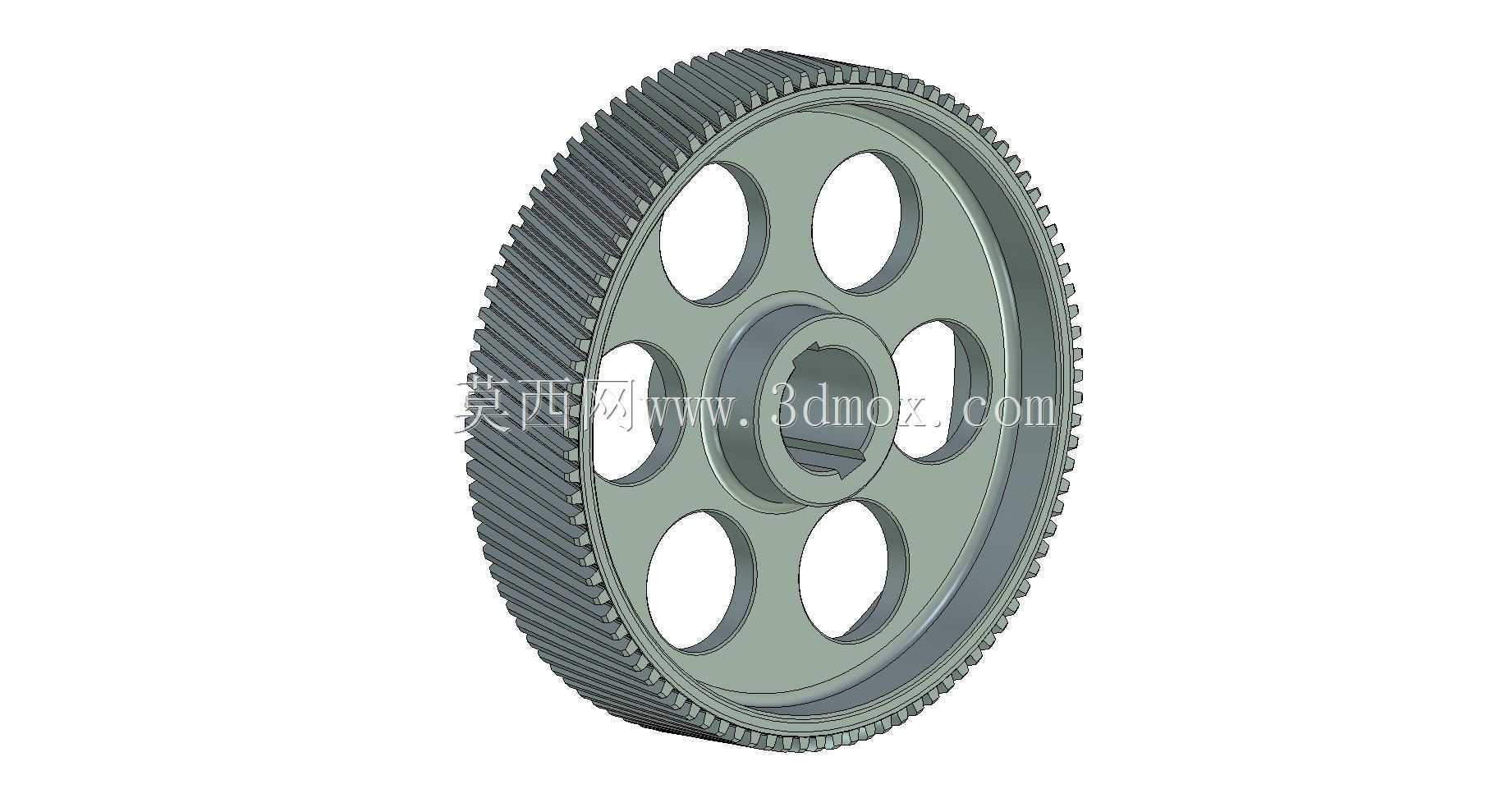

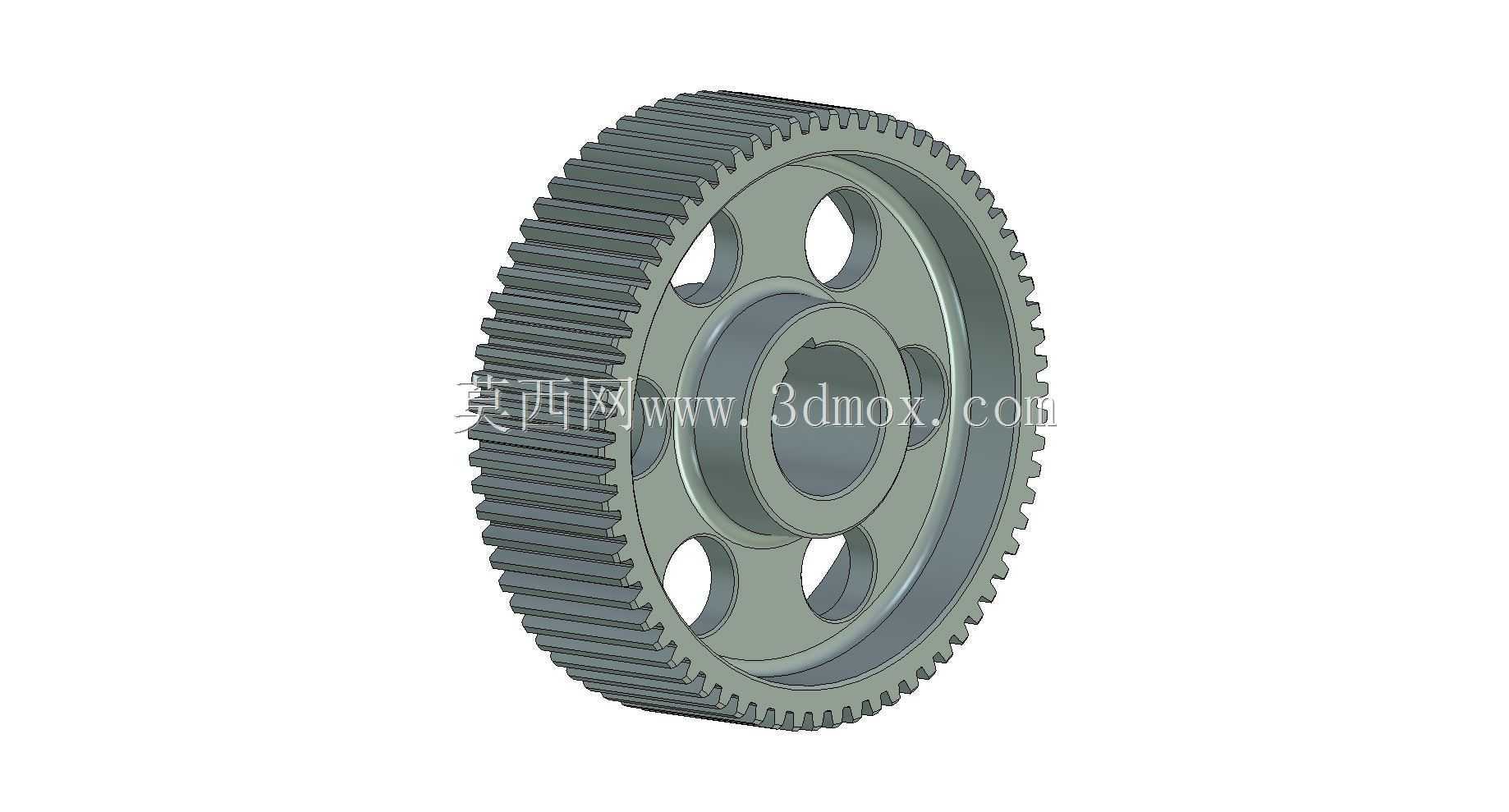

  这套双联齿轮传动结构,是重载传动场景里很常见的动力传递单元,日常在工业减速箱、机床主轴进给箱、重型输送线的动力端都能见到同类型结构,核心作用是在固定轴间距内实现多传动比切换,或是分担不同转速区间的载荷,避免单组齿轮长期承受交变扭矩出现过早点蚀、断齿失效。从结构细节来看,两个不同齿数、不同模数的圆柱斜齿轮集成在同一根传动轴上,大直径齿轮对应低速大扭矩输出工况,小直径齿轮匹配高速端动力输入,齿圈与轮毂采用分体式设计,轮毂上均匀布置的减重孔并非单纯为了降低重量,更重要的是在齿轮渗碳淬火工序中减少热变形量,同时给装配时的定位销、锁紧螺栓留出安装空间,避免传动过程中齿圈与轮毂发生相对周向窜动。设计这类参数化齿轮组件时,

  首先要锁定的是安装轴的同轴度公差,轴段上的台阶分别对应轴承内圈定位、齿轮轴向锁紧、轴端密封件安装的边界,轴伸端的直径公差通常取m6级,和配套联轴器、带轮的内孔形成过渡配合,保证动力输入时不会出现打滑偏摆。齿形部分采用斜齿设计,相比直齿重合度更高,传动过程中同时参与啮合的轮齿对数更多,能有效降低高速运转时的啮合冲击噪音,不过设计时需要额外计算轴向力的方向,匹配对应的角接触轴承或是圆锥滚子轴承来抵消轴向载荷,避免轴系出现轴向窜动影响啮合精度。两个齿轮的齿宽差异是根据各自传递的扭矩核算得出,大齿轮承受扭矩更大,齿宽相应增加以提升轮齿的弯曲强度,小齿轮转速更高,齿宽略窄同时齿面粗糙度要求更高,减少高速啮合时的摩擦发热。

  轮毂上的减重孔位置需要做动平衡校核,尤其是在转速超过1500r/min的应用场景下,孔位的角度偏差、孔边的倒角处理都会影响轴系的动平衡精度,若平衡等级达不到G6.3以上,运转时很容易出现轴承过早磨损、密封件漏油的问题。安装边界方面,轴的总长度需要匹配箱体内部的轴系布置空间,齿轮的最大外圆直径要和箱体内壁保留至少5mm以上的间隙,避免运转时齿轮剐蹭箱体内壁,同时要预留出润滑油的回流通道,保证齿轮啮合时带起的润滑油能顺利回流到油池,不会出现局部积油导致的搅油损失过大。齿圈和轮毂的配合面采用过盈配合加平键联接的双重固定方式,过盈量根据传递的最大扭矩核算,既要保证额定载荷下不会出现相对转动,也要避免过盈量过大导致齿圈装配后出现内应力变形,

  影响齿形精度。这类参数化结构的优势在于,调整齿数、模数、齿宽、轴径等核心参数时,整个组件的关联特征能同步更新,不需要逐个零件重新绘制,在做系列化传动箱设计时能大幅提升建模效率,同时能保证各配合尺寸的关联性,避免出现参数修改后装配干涉的问题。实际应用中,这类双联齿轮组件常和换挡拨叉配合使用,通过滑动齿轮实现不同传动比的切换,或是作为固定传动比的减速级,将电机输出的高转速低扭矩转换为工作端需要的低转速大扭矩,在矿山输送设备、冶金轧机的辅传动系统、港口起重设备的行走机构里,这类结构的可靠性直接决定了整台设备的无故障运行时长,因此设计时除了几何尺寸的核算,还要结合工况选择对应的齿轮材料、热处理工艺,比如重载冲击场景下选用20CrMnTi做渗碳淬火,齿面硬度达到HRC58-62,芯部保持足够韧性抵抗冲击载荷,平稳传动场景下可选用40Cr调质处理,降低加工成本的同时满足使用强度要求。
