本田PGM-FI主继电器OBD1结构设计

　　在本田早年搭载OBD1诊断系统的车型电气架构中，PGM-FI主继电器承担着动力核心系统供电枢纽的角色，不同于常规单一回路继电器，这款MITSUBA RZ-0132型号的部件实际整合了三路独立继电器的功能，分别对应ECU供电、燃油泵驱动、喷油器回路供电三个核心动力相关回路，相当于把原本分散布置的三个供电控制单元集成在同一个壳体内，既减少了机舱布线复杂度，也降低了多接插件带来的接触故障概率。从实际维修场景来看，这款继电器的失效模式非常有典型性，高温环境下内部触点氧化、线圈热衰是最常见的故障诱因，很多老款思域车型夏季暴晒后无法启动、行驶中意外熄火、点火开关转到运行档听不到燃油泵建压声音的故障，根源大多是这个集成继电器工作异常，

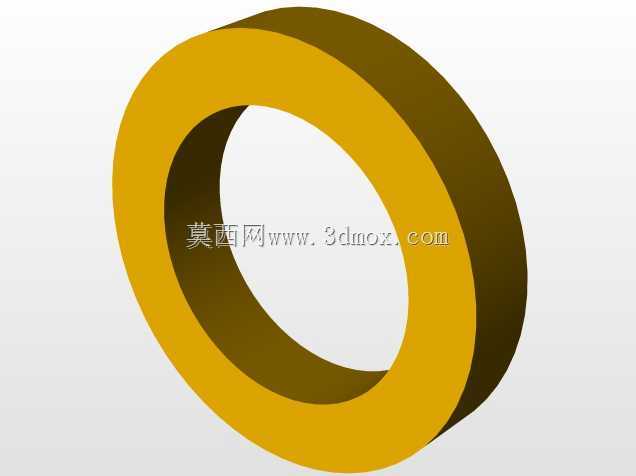

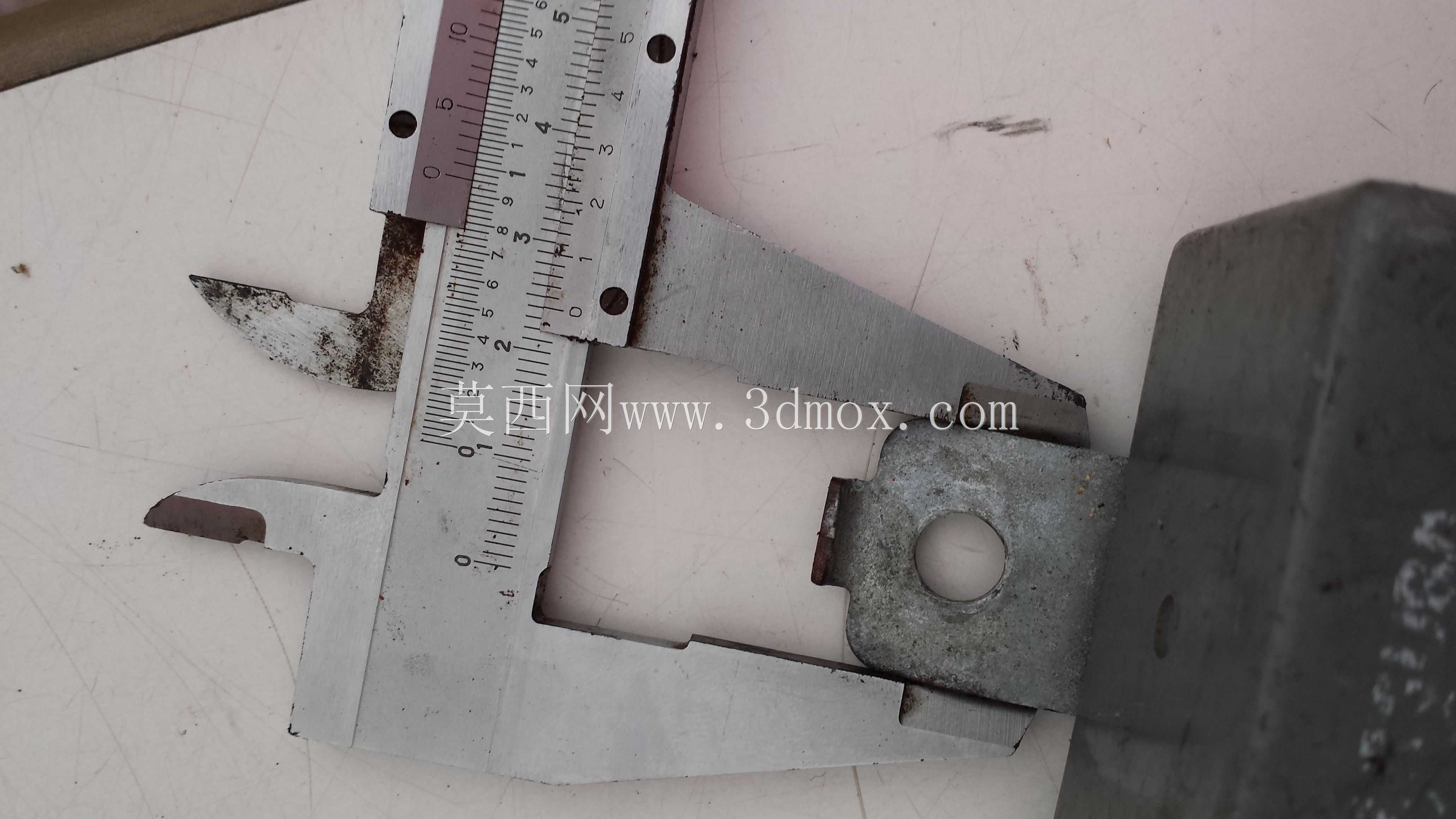

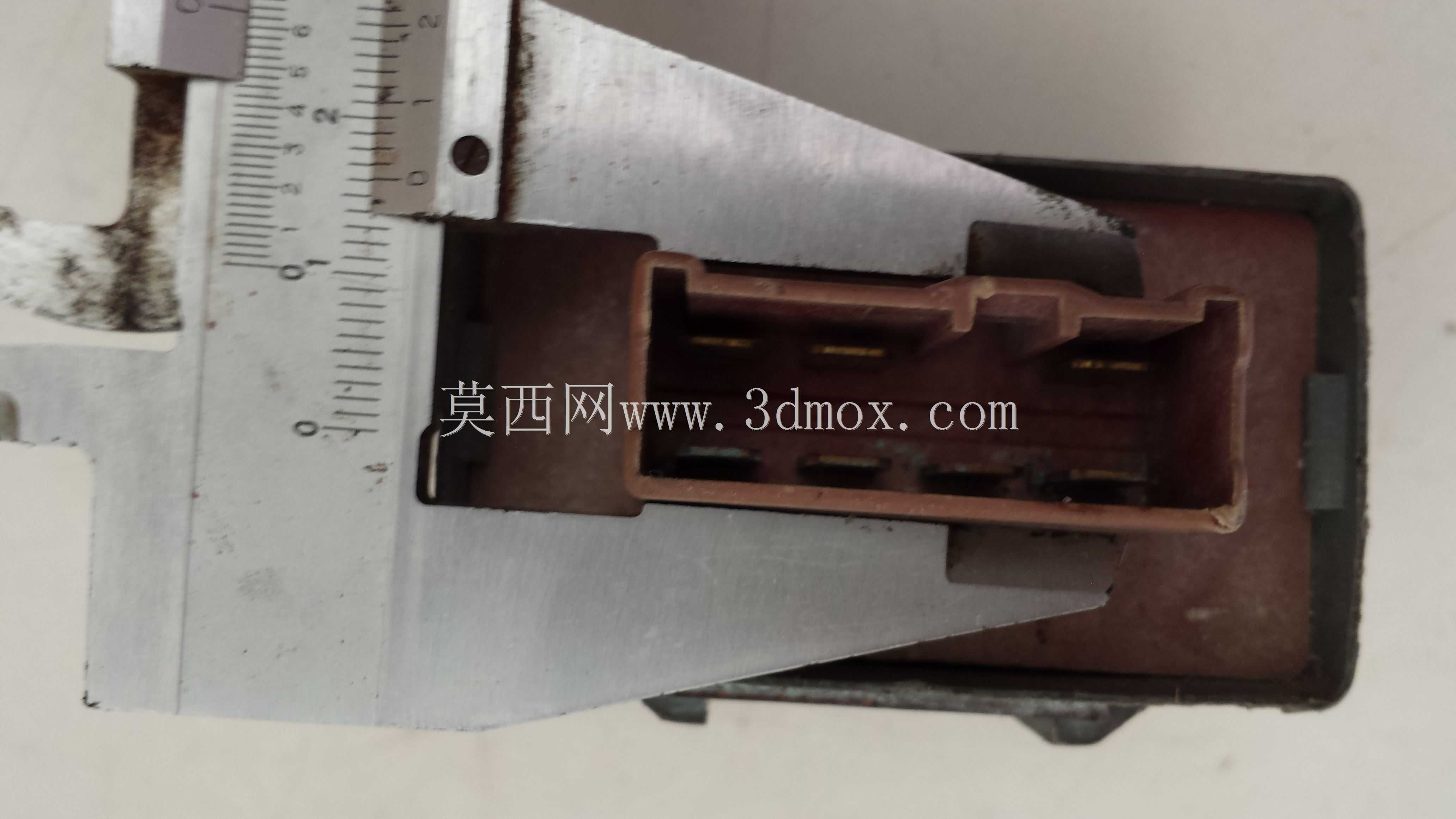

　　建模时还原其内部触点布局、线圈绕装空间、插针定义位置，能为后续故障排查、替代件改装、维修替换件设计提供精准的三维参照。从设计思路上看，这款集成继电器采用环形叠层结构，外壳做了密封灌胶处理，适配发动机舱的高温、振动、多尘的工作环境，安装时通过侧边固定耳挂装在驾驶舱侧的仪表台下方支架上，避开了发动机舱的直接高温烘烤，但因为夏季车内密闭空间温度同样能达到六十摄氏度以上，内部塑料骨架长期受热变形导致触点接触压力不足，是其高发故障的核心原因。建模过程中需要重点还原其环形主体的层叠厚度差，外层黄色绝缘壳体的卡扣配合结构，底部插针的排布间距与伸出长度，这些尺寸直接决定了替换件能否直接适配原车线束插座，不需要额外改线。实际装车时，这个继电器的安装边界需要预留足够的插接线束弯曲空间，周边不能与仪表台内部的线束支架、空调风道产生干涉，其环形中空结构并非减重设计，而是为了适配安装位置的固定柱穿过，通过中心孔定位后再用侧边螺丝锁紧，避免车辆长期振动导致继电器移位拉扯线束。从功能实现逻辑上，当点火开关转到ON档时，继电器第一路触点先吸合给ECU提供常电，ECU完成自检后输出信号控制第二路触点吸合驱动燃油泵建立初始油压，同时第三路触点同步吸合给喷油器回路供电，三个触点的吸合时序有毫秒级的延迟差，建模时还原内部三个独立继电器的腔体分隔结构，能清晰呈现其集成化设计的空间利用思路，相比三个独立继电器分散布置，这种集成设计节省了近三分之二的安装空间，

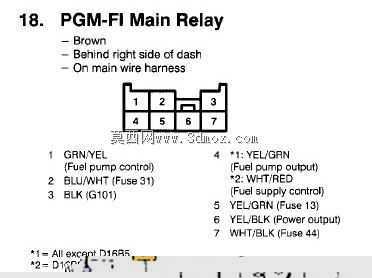

　　也减少了三个继电器之间的外部连接线束，降低了线路压降带来的供电不稳定问题。在做配套的维修替换件设计时，三维模型的尺寸精度直接决定了产品的适配性，比如插针的直径、相邻插针的中心距必须和原车插座完全匹配，外壳的固定耳安装孔位要和原车支架对位，环形主体的外径不能超出原车安装位的空间边界，否则装上去之后会和周边的内饰板、线束产生干涉。很多副厂替换件容易出现的问题就是外壳尺寸偏差导致安装不到位，或者插针长度不够导致接触电阻过大，工作时发热严重进一步加速触点老化，精准的三维建模能在开模前就验证所有配合尺寸，避免反复修模的成本。另外这款继电器的密封设计也值得参考，上下壳体之间采用超声波焊接工艺，配合内部的灌胶层，能阻挡驾驶舱内的灰尘、

　　冷凝水进入内部触点区域，建模时还原壳体焊接筋的结构、灌胶槽的深度，能为同类车载集成继电器的结构设计提供参考。从电气性能匹配角度，三个回路的触点载流量分别对应不同的负载需求，燃油泵回路的启动瞬间电流较大，对应的触点接触面积、触点弹簧压力都和另外两个回路有区别，建模时还原内部触点的尺寸差异、弹簧安装位的结构，能帮助理解不同负载回路的继电器设计差异，避免在选型时出现载流量不匹配的问题。很多维修人员在排查这类故障时，往往会单独外接燃油泵继电器绕过原车集成继电器，这种改装方式虽然能临时解决问题，但破坏了原车的供电时序逻辑，长期使用可能导致ECU供电异常，通过三维模型拆解内部结构，能更清晰地理解三个回路的控制逻辑，维修时可以针对性更换失效的单路触点组件，不需要整体更换继电器，降低维修成本。
